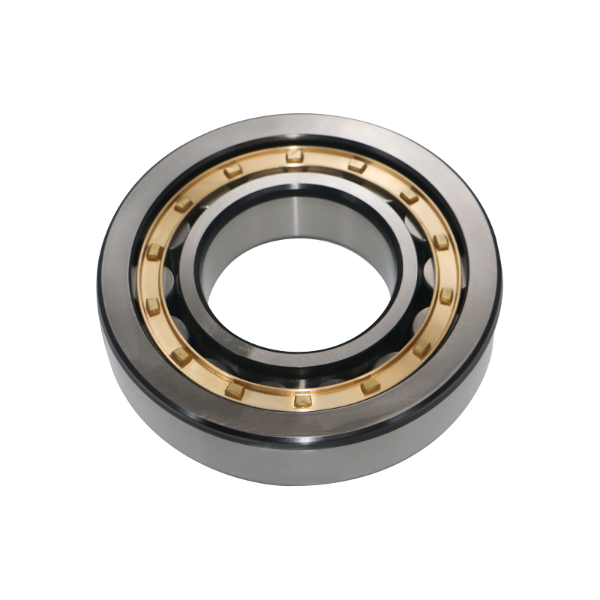

چرا رولبرینگ استوانه ای NU 309 در طرح های موتور و گیربکس اکسل دارد؟

نکته کلیدی: یاتاقان NU 309 Excels به عنوان یک یاتاقان شناور

برای طراحی موتور و گیربکس که در آن انبساط حرارتی شفت یک نگرانی حیاتی است، بلبرینگ NU 309 مطمئن ترین راه حل را ارائه می دهد. طراحی منحصر به فرد آن - یک حلقه داخلی بدون فلنج - به شفت اجازه می دهد تا آزادانه در هر دو جهت محوری بدون ایجاد بارهای داخلی مضر منبسط یا منقبض شود. این قابلیت باعث می‌شود که یاتاقان‌های غلتکی استوانه‌ای NU 309 برای موقعیت شناور/غیر مکان‌یابی در سیستم‌های درایو با سرعت بالا و قدرت بالا انتخاب ارجح باشد و مستقیماً از خرابی زودرس بلبرینگ به دلیل تنش حرارتی محوری جلوگیری می‌کند.

مهندسان یاتاقان NU 309 را نه تنها به دلیل ظرفیت بار شعاعی بالای آن، بلکه برای این عملکرد خاص و ضروری انتخاب می‌کنند. این یک مشکل مکانیکی اساسی را حل می کند، تضمین پایداری عملیاتی و عمر طولانی در کاربردهای مختلف از گیربکس های صنعتی تا موتورهای الکتریکی بزرگ.

آناتومی طراحی: چرا در حلقه داخلی فلنج وجود ندارد؟

مشخصه تعیین کننده یک بلبرینگ به سبک NU حلقه داخلی کاملاً عاری از فلنج های یکپارچه است. هر دو فلنج روی حلقه بیرونی قرار دارند و مجموعه غلتک و قفس را هدایت می کنند. این طراحی عمدی دو مزیت مهندسی حیاتی را به همراه دارد:

1. حرکت محوری نامحدود
شفت، همراه با حلقه داخلی، می تواند به صورت محوری در داخل یاتاقان بلغزد. این انبساط یا انقباض حرارتی شفت - یک اتفاق رایج در موتورها و گیربکس‌ها در طول چرخه‌های راه‌اندازی و خاموش شدن - بدون ایجاد نیروهای محوری مضر است که در غیر این صورت یاتاقان را بارگذاری می‌کند.

2. پشتیبانی از بار شعاعی خالص
به عنوان یک یاتاقان شناور خالص، غلتک استوانه ای NU 309 برای تحمل بارهای شعاعی سنگین طراحی شده است. عمداً برای هیچ بار محوری در نظر گرفته نشده است. این تعریف واضح مسیر بار به مهندسان اجازه می دهد تا مدیریت بار محوری را به یک یاتاقان مکان یابی اختصاصی (به عنوان مثال، یک بلبرینگ شیار عمیق یا یک یاتاقان طراحی NUP) در انتهای دیگر شفت اختصاص دهند و طراحی کل سیستم را بهینه کنند.

از نظر عملی، این بدان معناست که وقتی شما یک یاتاقان NU 309 را مشخص می‌کنید، یک جزء را با یک هدف کاملاً مشخص انتخاب می‌کنید: کنترل نیروهای شعاعی در حالی که رشد شفت خطی را در بر می‌گیرد.

معیارهای عملکرد: رتبه‌بندی بار و قابلیت‌های سرعت

ابعاد یاتاقان NU 309 با سوراخ 45 میلی متر (d) x 100 میلی متر قطر خارجی (D) x 25 میلی متر عرض (B) استاندارد شده است. در این پوشش فشرده، یاتاقان ظرفیت بار شعاعی قابل توجهی را به دلیل تماس خط بین غلتک ها و مسیرهای مسابقه ارائه می دهد. برای طراحی استاندارد NU 309 ECP، شاخص های عملکرد کلیدی عبارتند از:

• رتبه بندی بار دینامیکی پایه (C): 100.8 کیلونیوتن
• رتبه بندی بار استاتیک پایه (C0): 90 کیلو نیوتن
• محدودیت سرعت برای روانکاری گریس/روغن: ~6000 - 7500 r/min (بسته به پسوند طراحی مانند ECJ، ECP یا ECM و روش روانکاری)

این مقادیر تأیید می‌کنند که بار باربری NU 309 به دلیل اندازه آن بسیار بالا است، و آن را برای کاربردهایی با بارهای شعاعی سنگین، مانند شفت‌های پرسرعت گیربکس صنعتی یا موتورهای محرک اصلی مناسب می‌سازد.

مقایسه بحرانی: NU 309 در مقابل NJ 309 در مقابل NUP 309

درک تفاوت‌های طراحی ظریف بین انواع یاتاقان‌های استوانه‌ای تک ردیفی برای کاربرد صحیح ضروری است. برای تمایز از جدول زیر استفاده کنید NU 309 از نزدیکترین انواع آن:

هنگام انجام تجزیه و تحلیل NU 309 در مقابل NJ 309، فاکتور تصمیم گیری کلیدی این است که آیا برنامه شما به یاتاقان نیاز دارد تا حرکت محوری محوری را انتخاب کنید (NU را انتخاب کنید) یا همچنین مقداری بار محوری را تحمل کند (NJ را انتخاب کنید). تعویض یاتاقان NU 309 یا جستجوی معادل SKF NU 309 اغلب بر روی این مشخصات عملکردی متمرکز است.

مهندسی کاربرد: موارد استفاده عملی

NU 309 برای کاربردهای جعبه دنده بسیار رایج است، به ویژه در شفت ورودی با سرعت بالا. در اینجا شفت از سرعت چرخش بالا به سرعت گرم می شود و انبساط حرارتی قابل توجهی ایجاد می کند. NU 309 به عنوان یک یاتاقان با سمت آزاد یا شناور عمل می کند و اجازه می دهد تا این انبساط بدون ایجاد پیش بار محوری که می تواند منجر به گرم شدن بیش از حد و تشنج شود، رخ دهد. به طور مشابه، پیکربندی موتور الکتریکی بلبرینگ شناور یک روش استاندارد برای موتورهایی با اندازه قاب مشخص است که از یاتاقان‌های انتهای محرک و غیر درایو پایان در برابر خرابی ناشی از حرارت محافظت می‌کند.

مثال عملی دیگر NU 309 برای کاربردهای کمپرسور است. در کمپرسورهای دوار پیچی یا گریز از مرکز، شفت روتور به طور قابل توجهی با رسیدن دستگاه به دمای عملیاتی منبسط می شود. یک NU 309 در سمت غیر رانش روتور، آزادی محوری لازم را فراهم می‌کند و اطمینان می‌دهد که فاصله‌های داخلی بحرانی بین روتورها برای کارایی بهینه حفظ می‌شود.

راهنمای انتخاب: پسوندها و پاکسازی داخلی

هنگام تعیین یک یاتاقان NU 309، کدهای پسوند جزئیات طراحی حیاتی را که بر عملکرد تأثیر می گذارد، تعریف می کنند. به عنوان مثال:

• ECP: قفس PA66 تقویت شده با الیاف شیشه، غلتکی محور. استحکام خوب و قابلیت سرعت بالا را ارائه می دهد.
• ECM: قفس برنجی ماشینکاری شده با هدایت غلتکی. مناسب برای دماهای بالاتر و شرایط سخت.
• ECJ: قفس فولادی فشرده، با هدایت غلتکی. یک گزینه قوی و مقرون به صرفه.

به همان اندازه مهم انتخاب ترخیص یاتاقان NU 309 مناسب است. برای کاربردهایی با گرادیان دمایی بالا بین حلقه‌های داخلی و خارجی، معمولاً به یک فاصله داخلی شعاعی C3 (بیشتر از حالت عادی) نیاز است. مشخص کردن یاتاقان NU 309 ECP/C3 تضمین می‌کند که حتی در شرایط حرارتی شدید، یاتاقان با فاصله منفی مواجه نمی‌شود، که عمر مفید آن را به شدت کاهش می‌دهد.

برای مهندسین با تجهیزات قدیمی، دانستن گزینه های جایگزین بلبرینگ معادل NU 309 یا گزینه های دقیق جایگزینی بلبرینگ NU 309 حیاتی است. همیشه ابعاد، رتبه بندی بار، پسوند طراحی (ECP، ECM، و غیره) و درجه فاصله داخلی (مانند C3) را مطابقت دهید تا از جایگزینی مستقیم و قابل اطمینان اطمینان حاصل کنید. درک صحیح محدوده دمای عملیاتی یاتاقان NU 309 و الزامات روغن کاری نیز برای دستیابی به طول عمر محاسبه شده L10 بسیار مهم است.
