Custom غلتک متقاطع

صفحه اصلی / بلبرینگ / غلتک متقاطع

غلتک متقاطع Manufacturers

غلتک متقاطع (تقاطع غلتک) رولبرینگ های متقاطع که به عنوان غلتک متقاطع نیز شناخته می شوند، از ساختار داخلی استفاده می کنند که در آن غلتک های استوانه ای به صورت متقاطع با زاویه 90 درجه نسبت به یکدیگر در مسیرهای مسابقه ای V شکل قرار گرفته اند. جداکننده ها یا جداکننده ها بین غلتک ها قرار می گیرند. این ساختار به یک یاتاقان اجازه می دهد تا بارها را در همه جهات به طور همزمان تحمل کند، از جمله بارهای شعاعی، بارهای محوری و ممان های واژگونی. یاتاقان ها با حداقل ابعاد کلی (کوچک سازی)، استحکام بالا، دقت چرخشی بالا و ظرفیت حمل بار ترکیبی مشخص می شوند. بنابراین، آنها برای: اتصالات یا قطعات چرخان ربات های صنعتی مناسب هستند. قطعات چرخان دست‌های دست‌ساز/ربات‌ها. میزهای چرخشی مراکز ماشین‌کاری. میزهای چرخشی دقیق. تجهیزات پزشکی. ابزار اندازه‌گیری. تجهیزات ساخت IC و سایر کاربردها. انواع ساختاری غلتک های متقاطع غلتک های متقاطع به طور کلی به سه شکل ساختاری طبقه بندی می شوند: حلقه بیرونی قابل جدا شدن، حلقه داخلی یکپارچه. حلقه بیرونی یکپارچه، حلقه داخلی قابل جدا شدن. هر دو حلقه بیرونی و داخلی یکپارچه هستند.
1. نوع RB (حلقه بیرونی قابل جداسازی، حلقه داخلی یکپارچه) ساختار: حلقه بیرونی به دو قسمت تقسیم می‌شود، در حالی که حلقه داخلی یک جزء منفرد و یکپارچه است. کاربرد: مناسب برای برنامه‌هایی که نیاز به دقت چرخشی بالایی از حلقه داخلی دارند.

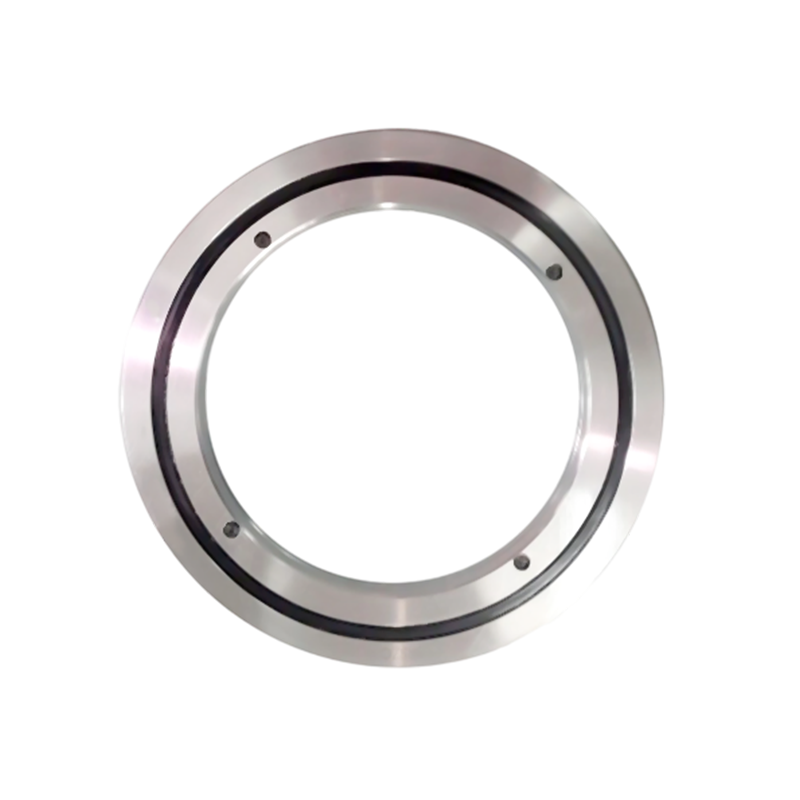

2. نوع RE (حلقه بیرونی یکپارچه، حلقه داخلی جداشدنی) ساختار: دارای ابعاد خارجی مشابه با نوع RB است، اما حلقه بیرونی یکپارچه است، و حلقه داخلی به دو قسمت تقسیم شده است.
3. نوع RU (حلقه های داخلی و خارجی یکپارچه، با سوراخ های نصب) ساختار: هر دو حلقه داخلی و خارجی یکپارچه هستند و دارای سوراخ های نصب هستند. این امر نیاز به ثابت کردن فلنج ها و صندلی های پشتیبانی را از بین می برد و استفاده از آن را بسیار راحت می کند. عملکرد: از آنجایی که حلقه‌های داخلی و خارجی یکپارچه هستند، نصب کمترین تأثیر را بر عملکرد دارد و دقت چرخشی و گشتاور پایدار را تضمین می‌کند.

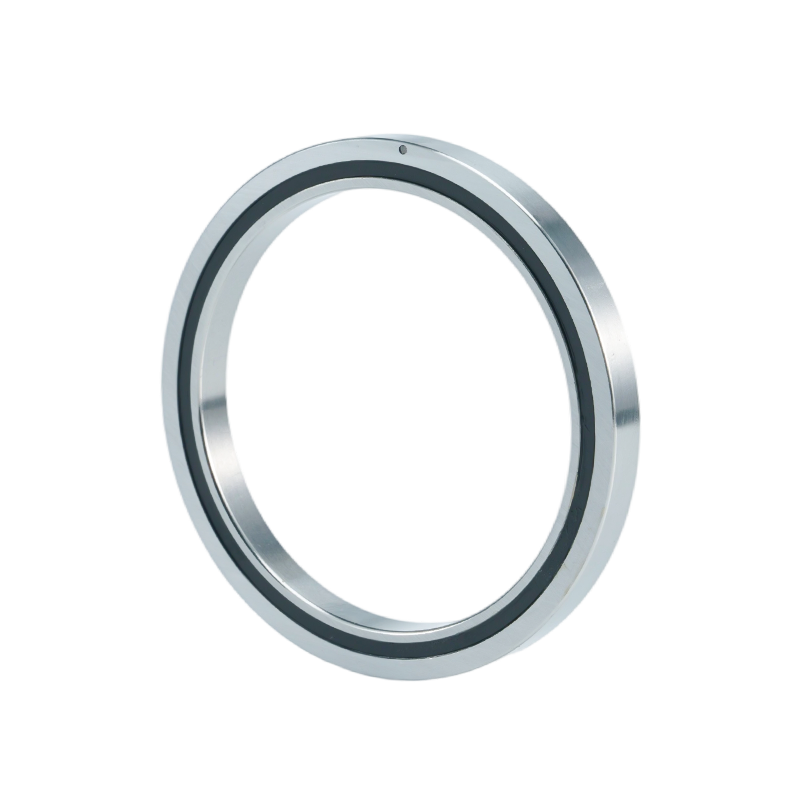

4. ساختار RA (حلقه بیرونی قابل جداسازی، حلقه داخلی یکپارچه، فوق نازک): یک طراحی فوق العاده نازک که در آن ضخامت حلقه های داخلی و خارجی به حداکثر کاهش می یابد. ساختار مشابه نوع RB با حلقه بیرونی تقسیم شده است. کاربرد: مناسب برای قطعاتی که نیاز به طراحی سبک و جمع و جور دارند، مانند بخش های چرخان ربات ها و دستکاری کننده ها.
5. ساختار نوع RBH (حلقه های داخلی و خارجی یکپارچه، فوق العاده نازک): طراحی فوق العاده نازک با حلقه های داخلی و خارجی یکپارچه، اما بدون سوراخ های نصب. در حین نصب نیاز به تثبیت با فلنج ها و صندلی های تکیه گاه دارد. عملکرد: ساختار یکپارچه هر دو حلقه از تخریب عملکرد به دلیل نصب جلوگیری می کند و دقت چرخشی و گشتاور پایدار را تضمین می کند.

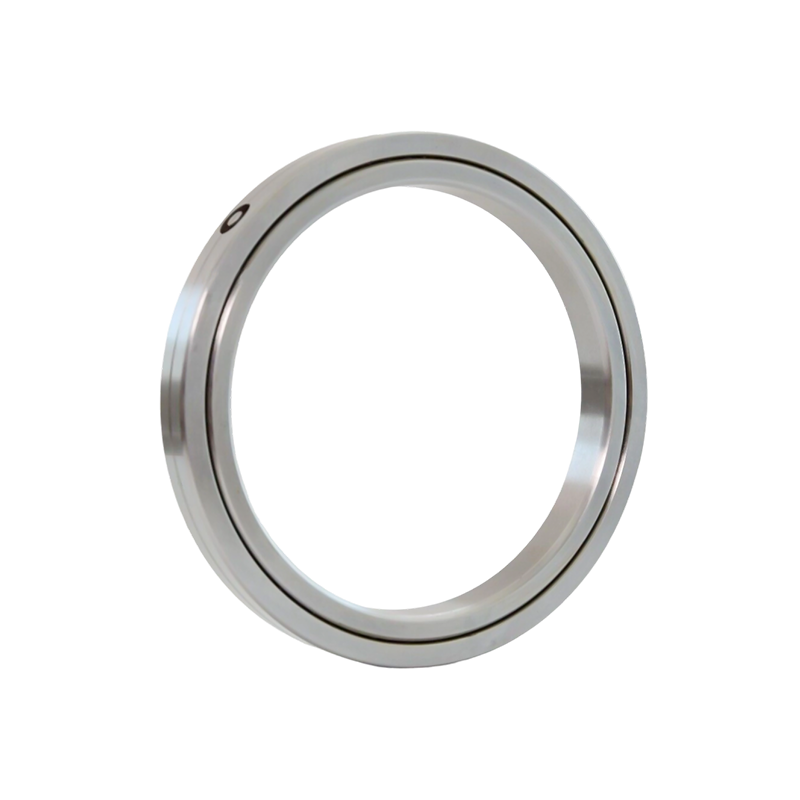

6. ساختار نوع SX (حلقه داخلی یکپارچه، حلقه بیرونی قابل جداسازی، فوق نازک): برای همان قطر شفت، نوع SX مقطع کوچکتری نسبت به نوع RB دارد. با توجه به طراحی فوق العاده نازک، نه حلقه های داخلی و نه خارجی دارای سوراخ های نصب هستند، که در حین نصب نیاز به تثبیت با فلنج ها و صندلی های بلبرینگ دارند. کاربرد: مناسب برای برنامه هایی که حلقه داخلی آن می چرخد.

مهندسی آینده حرکت
درباره UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China غلتک متقاطع manufacturers and غلتک متقاطع factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd اطلاعات بیشتر درباره ما Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    سال

    تجربه صنعت

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تنوع مدل

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تعداد کارمندان

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    ارزش صادرات سالانه

Ukl Bearing Manufacturing Co.,Ltd
گواهی افتخار
اخبار
غلتک متقاطع Industry knowledge

در دنیای مهندسی دقیق، تقاضا برای قطعاتی که به طور همزمان استحکام بالا، طراحی های صرفه جویی در فضا و ظرفیت بار چند جهته را ارائه می دهند، هرگز بالاتر نبوده است. بلبرینگ غلتک متقاطع به عنوان استاندارد طلایی برای حرکت چرخشی با عملکرد بالا، به ویژه در صنایعی که دقت غیرقابل مذاکره است، پدیدار شده اند.

بلبرینگ غلتک متقاطع چیست؟

یاتاقان‌های غلتک متقاطع یاتاقان‌های غلتشی تخصصی هستند که در آن غلتک‌های استوانه‌ای به‌صورت متعامد قرار گرفته‌اند – در زوایای قائم نسبت به یکدیگر – در مسیرهای مسابقه‌ای V شکل. این پیکربندی منحصر به فرد "تقاطع" به یک یاتاقان اجازه می دهد تا بارهای شعاعی، محوری و لحظه ای را به طور همزمان مدیریت کند.

بر خلاف بلبرینگ های سنتی، که به تماس نقطه ای متکی هستند، غلتک های استوانه ای در یک غلتک متقاطع فراهم می کنند. تماس خطی . این به طور قابل توجهی سطح تماس را افزایش می دهد و در نتیجه سفتی برتر و حداقل تغییر شکل الاستیک تحت بارهای سنگین یا پیچیده ایجاد می شود.

مزایای کلیدی رولبرینگ های متقاطع

  • دقت چرخشی بالا: چیدمان متعامد انحراف و اصطکاک را کاهش می‌دهد و خروجی بسیار کم را تضمین می‌کند.
  • سفتی برتر: بلبرینگ های غلتکی متقاطع 3 تا 4 برابر سفت تر از بلبرینگ های استاندارد تماس زاویه ای هستند.
  • ردپای فشرده: از آنجایی که یک یاتاقان غلتکی متقاطع می تواند جایگزین دو یاتاقان سنتی (مانند ترکیب شعاعی رانش) شود، امکان کوچک سازی قابل توجه تجهیزات را فراهم می کند.
  • نصب ساده شده: طرح‌های مدرن، مانند طرح‌هایی که دارای سوراخ‌های نصب هستند، امکان اتصال مستقیم به محفظه را فراهم می‌کنند و پیچیدگی مونتاژ را کاهش می‌دهند.

مقایسه: بلبرینگ های متقاطع در مقابل بلبرینگ های سنتی

برای کمک به انتخاب راه حل مناسب برای تجهیزات خود، جدول زیر معیارهای عملکرد بلبرینگ های غلتکی متقاطع را با جایگزین های رایج مقایسه می کند.

ویژگی بلبرینگ غلتک متقاطع بلبرینگ شیار عمیق غلتک مخروطی
جهت بارگذاری گشتاور محوری شعاعی در درجه اول شعاعی شعاعی تک طرفه محوری
سختی فوق العاده بالا متوسط بالا
فضای مورد نیاز حداقل (کامپکت) متوسط بزرگ (اغلب به جفت نیاز دارد)
درجه دقیق P2 / P4 / P5 P0 / P6 P5 / P6
برنامه اصلی رباتیک، میز CNC موتور، لوازم خانگی خودرو، صنایع سنگین

کاربردها در صنعت مدرن

به عنوان یک کارخانه بلبرینگ حرفه ای در چین، UKL پشتیبانی فنی را برای صنایع جهانی که نیاز به حرکت قابل اعتماد و با دقت بالا دارند، ارائه می دهد. ما بلبرینگ غلتک متقاطع اجزای حیاتی در:

  1. رباتیک صنعتی: در مفاصل "کمر"، "شانه" و "آرنج" بازوهای رباتیک برای اطمینان از قرارگیری صاف و دقیق استفاده می شود.
  2. میزهای چرخشی CNC: تامین پایداری مورد نیاز برای ماشینکاری با سرعت بالا و آسیاب های حفاری عمودی.
  3. تجهیزات پزشکی: برای چرخش با دقت بالا مورد نیاز در اسکنرهای سی تی و دستگاه های MRI ضروری است.
  4. هوافضا و دفاع: پشتیبانی از پایه های رادار و سیستم های ردیابی دقیق ماهواره ای.

چرا UKL Bearing Manufacturing Co., Ltd. را انتخاب کنید؟

به عنوان یک شرکت صنعتی و تجاری یکپارچه، UKL Bearing Manufacturing Co., Ltd. (Wuxi) از طریق تعهد ما به خدمات دقیق و انعطاف پذیر در چشم انداز رقابتی برجسته است.

1. تعالی تولید یکپارچه

بر خلاف بسیاری از شرکت های تجاری، UKL یک پایگاه تولید کاملاً مدرن را اداره می کند. امکانات ما کل چرخه عمر تولید را پوشش می دهد: آهنگری → بازپخت → تراشکاری → عملیات حرارتی → سنگ زنی → مونتاژ خودکار . این به ما امکان می دهد در هر مرحله کنترل کیفیت دقیق را حفظ کنیم.

2. استانداردهای با دقت بالا

با استفاده از ابزارهای آزمایش پیشرفته، بلبرینگ هایی تولید می کنیم که به درجه های دقیقی می رسند P5، P4، و حتی P2 . مواد ما از فولاد بلبرینگ با خلوص بالا تشکیل شده است که تحت فرآیندهای تخصصی عملیات حرارتی و سرد قرار می گیرند تا عمر خستگی را به حداکثر برسانند.

3. تخصص جهانی OEM/ODM

با بیش از 15 سال تجربه صادرات ، ما تفاوت های ظریف بازار جهانی را درک می کنیم. ما پیشنهاد می کنیم:

  • پاسخ سریع: نقل قول سریع و مشاوره فنی.
  • سفارشی سازی: راه حل های مناسب برای نیازهای غیر استاندارد بر اساس نقشه های مشتری.
  • قابلیت اطمینان اثبات شده: با افتخار به مشتریان در سراسر اروپا، آسیا، آفریقا و خاورمیانه با فرآیندهای گواهی ISO9001 و ISO14001 خدمت می کند.

4. پشتیبانی فنی و خدمات

در UKL، ما فقط بلبرینگ نمی فروشیم. ما راه حل ارائه می دهیم تیم ما متشکل از بیش از 200 متخصص ماهر، کمک های فنی از تأیید اولیه نقشه کشی تا تعمیر و نگهداری پس از فروش را ارائه می دهد و اطمینان حاصل می کند که ماشین آلات شما در اوج عملکرد کار می کنند.

انتخاب رولبرینگ متقاطع سمت راست

هنگام تهیه منبع از یک شرکت تولید کننده بلبرینگ، این سه عامل مهم را در نظر بگیرید:

  • چرخش حلقه داخلی/خارجی: تعیین کنید که آیا حلقه داخلی، حلقه بیرونی یا هر دو در حال چرخش هستند، زیرا این امر مدل را دیکته می کند (به عنوان مثال، سری RB، RE یا RU).
  • پاکسازی و بارگذاری اولیه: کاربردهای با دقت بالا معمولاً به یک فاصله منفی (پیش بار) برای افزایش استحکام نیاز دارند.
  • محیط زیست: برای اتاق‌های تمیز یا محیط‌های خورنده، روان‌کننده‌های مخصوص یا مواد فولادی ضد زنگ ممکن است مورد نیاز باشد.

سوالات متداول (سؤالات متداول)

1. کدام سری Cross Roller Bearing را باید انتخاب کنم: RB، RU، یا CRBH؟
این بستگی به نیازهای نصب شما دارد. سری RB برای دقت بالا در چرخش حلقه داخلی ایده آل است. سری RU دارای حلقه های یکپارچه با سوراخ های نصب برای آسان ترین نصب و کوچکترین ردپا. سری CRBH استحکام بالایی را برای چرخش حلقه داخلی و خارجی ارائه می دهد. در UKL، ما نقشه‌های فنی را برای همه سری‌ها ارائه می‌کنیم تا از تناسب کامل برای طراحی شما اطمینان حاصل کنیم.

2. آیا یک یاتاقان غلتکی متقاطع می تواند جایگزین چندین بلبرینگ سنتی شود؟
بله. با توجه به طراحی V-raceway، یک غلتک متقاطع تک بارهای شعاعی، محوری و لحظه ای را به طور همزمان کنترل می کند. این به شما این امکان را می دهد که یک راه اندازی دو بلبرینگ را جایگزین کنید، فضا، وزن و هزینه های مونتاژ را کاهش دهید و در عین حال استحکام بالاتری را حفظ کنید.

3. چگونه UKL نمرات دقیق P4 یا P2 را تضمین می کند؟
ما کل فرآیند را در داخل کارخانه Wuxi خود کنترل می کنیم - از آهنگری و عملیات حرارتی تخصصی گرفته تا سنگ زنی دقیق CNC. هر یاتاقان تحت بازرسی 100% برای نویز، ارتعاش و ترخیص با استفاده از ابزارهای آزمایش پیشرفته قرار می‌گیرد و اطمینان حاصل می‌کند که ما نیازهای فوق‌العاده بالای صنایع جهانی را برآورده می‌کنیم.

4. آیا سفارشی سازی را برای برنامه های غیر استاندارد ارائه می دهید؟
با 15 سال تجربه OEM/ODM، سفارشی سازی نقطه قوت ما است. خواه به ابعاد خاص، مواد فولاد ضد زنگ یا روان کننده های تخصصی برای محیط های خلاء یا دمای بالا نیاز داشته باشید، UKL تحقیق و توسعه و تولید متناسب با مشخصات دقیق شما را فراهم می کند.

5. زمان معمول سفارشات بین المللی چقدر است؟
مدل های استاندارد اغلب در انبار هستند و آماده ارسال هستند 7-10 روز . برای تولید سفارشی یا در مقیاس بزرگ، زنجیره تأمین یکپارچه ما معمولاً در داخل ارائه می شود 30-45 روز . ما زمان پاسخگویی سریع را برای حمایت از مشتریان خود در سراسر اروپا، آسیا و خاورمیانه در اولویت قرار می دهیم.
