نحوه نصب حلقه 2206 AV Nilos (راهنمای گام به گام)

برای نصب صحیح 2206 AV حلقه Nilos، آن را طوری قرار دهید که طرف محدب (باز) به سمت راهروی بلبرینگ باشد. حلقه باید همسطح با حلقه بیرونی یاتاقان قرار گیرد. حلقه 2206 AV Nilos دارای فاصله طراحی c = 0.3 میلی متر است که باید عاری از اعوجاج باشد. از یک دریفت صاف یا یک پرس با نیروی یکنواخت در اطراف محیط استفاده کنید - هرگز مستقیماً روی مهر و موم نکوبید.

چه چیزی حلقه 2206 AV Nilos را متفاوت می کند

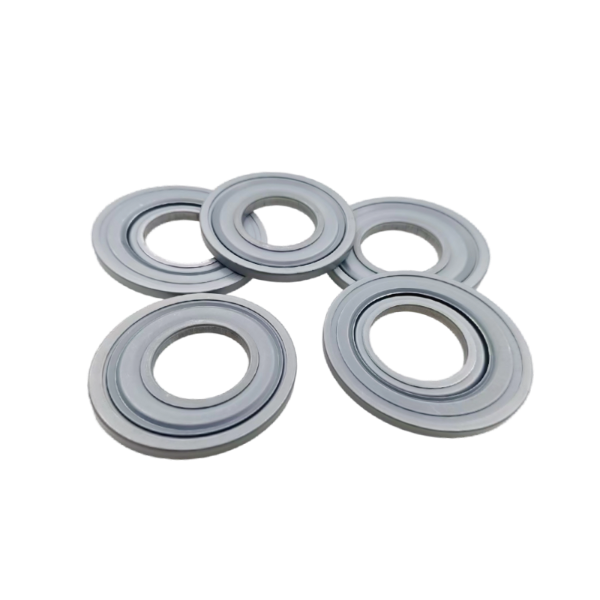

حلقه 2206 AV Nilos یک مهر و موم دخمه پرپیچ و خم فلزی دقیق است، نه یک مهر و موم لب لاستیکی. از یک حلقه فولادی تشکیل شده با هندسه خاص تشکیل شده است. این انگشتر نیلوس طبق ابعاد استاندارد دارای قطر داخلی (d) 30 میلی متر، قطر خارجی (D) 56.2 میلی متر، عرض (a) 44 میلی متر و ارتفاع لبه (i) 2.5 میلی متر است. ضخامت فولاد (c) 0.3 میلی متر است. این طراحی سفت و سخت یک هزارتوی بدون تماس ایجاد می کند که چربی را حفظ می کند و در عین حال چرخش آزاد را امکان پذیر می کند، بر خلاف مهر و موم لاستیکی که اصطکاک و سایش ایجاد می کند.

نصب گام به گام حلقه 2206 AV Nilos

1. یاتاقان و سوراخ محفظه را بررسی کنید

قبل از نصب حلقه 2206 AV Nilos، بررسی کنید که حلقه بیرونی یاتاقان و شانه محفظه تمیز، خشک و عاری از فرز هستند. هر ذره ای بزرگتر از 0.05 میلی متر می تواند حلقه Nilos را بلند کند و فاصله دقیق 0.3 میلی متری را از بین ببرد.

2. جهت گیری صحیح را مشخص کنید

حلقه 2206 AV Nilos را طوری نگه دارید که سمت باز (طرف دارای شیار یا فرورفتگی قابل مشاهده) رو به حلقه داخلی بلبرینگ باشد. سمت صاف و بسته باید به سمت بیرون باشد. نصب این حلقه Nilos به عقب، زباله ها را در مقابل یاتاقان به دام می اندازد و باعث سایش سریع می شود.

3. فشار یکنواخت نشستن را اعمال کنید

از یک پرس چوبی یا پرس هیدرولیک با آستین صاف استفاده کنید که فقط با لبه بیرونی حلقه 2206 AV Nilos تماس می گیرد. نیروی نشستن توصیه شده 1.5 - 3.0 کیلو نیوتن است. اگر پرس در دسترس نیست، از یک چکش نرم و یک دریفت لوله‌ای که با قطر خارجی (56.2 میلی‌متر) مطابقت دارد، استفاده کنید. برای جلوگیری از کج شدن، روی الگوی ستاره ای ضربه بزنید - 6 تا 8 ضربه سبک.

4. ترخیص و تراز نهایی را بررسی کنید

پس از قرار دادن حلقه 2206 AV Nilos، فاصله شعاعی بین حلقه و حلقه داخلی بلبرینگ باید 0.2 - 0.4 میلی متر باشد. از یک سنج حسگر در چهار نقطه (0 درجه، 90 درجه، 180 درجه، 270 درجه) استفاده کنید. یک تغییر بزرگتر از 0.1 میلی متر نشان دهنده عدم تراز است. فاصله محوری (c) باید در 0.3 میلی متر طراحی شده باقی بماند - هر کاهشی به معنای تغییر شکل حلقه Nilos است.

ابعاد بحرانی برای حلقه 2206 AV Nilos

نصب دقیق این رینگ نیلوس به تطبیق آب بند با ابعاد بلبرینگ بستگی دارد. در زیر تلورانس های کلیدی آورده شده است:

• قطر داخلی (d) : 30.0 میلی متر ± 0.1 میلی متر
• قطر بیرونی (D) : 56.2 میلی متر 0.1 / -0.0 میلی متر
• عرض (الف) : 44.0 میلی متر ± 0.2 میلی متر
• ارتفاع لب (i) : 2.5 میلی متر ± 0.05 میلی متر
• ضخامت فلز (ج) : 0.3 ± 0.02 میلی متر

انحرافات فراتر از این تلورانس ها یاتاقان را قفل می کند (اگر حلقه Nilos خیلی سفت باشد) یا اجازه ورود آلودگی را می دهد (اگر خیلی شل باشد). همیشه قبل از نصب اندازه گیری کنید.

اشتباهات رایج هنگام نصب حلقه نیلوس

• جهت گیری معکوس : حلقه 2206 AV Nilos وقتی به عقب نصب می شود، نمی تواند زباله ها را پاک کند. چربی از درون فرار می کند 50-100 ساعت به جای اینکه هزاران ساعت دوام بیاورد
• سفت کردن بیش از حد یا چکش مستقیم : اعوجاج تغییر می دهد c = 0.3 میلی متر فاصله نزدیک به صفر حلقه Nilos بر روی حلقه داخلی ساییده می شود و در عرض چند دقیقه باعث ایجاد گرما و صدا می شود.
• صندلی عجیب و غریب : یک طرف حلقه Nilos عمیق تر از طرف دیگر قرار دارد. این یک شکاف متغیر (0.1 میلی متر تا 0.5 میلی متر) ایجاد می کند که به ذرات بزرگتر از 150 میکرومتر برای وارد شدن به بلبرینگ
• با استفاده از یک دریفت کم اندازه : رانش کوچکتر از 56.2 میلی متر نیرو را روی لبه حلقه نیلوس متمرکز می کند و به طور دائم نمایه هزارتوی ظریف را تغییر شکل می دهد.

با استفاده از ابزار پرس با اندازه مناسب از این خطاها جلوگیری کنید (قطر تماس = 56.2 میلی متر ) و دوبار جهت گیری را قبل از نشستن بررسی کنید حلقه 2206 AV Nilos .

نحوه تایید نصب موفقیت آمیز حلقه Nilos

پس از فشار دادن حلقه 2206 AV Nilos در محفظه، دو بررسی سریع تأیید را انجام دهید:

• تست چرخش : حلقه داخلی بلبرینگ را با دست بچرخانید. باید بچرخد صاف و بدون صدای خراشیدن . هر گونه مقاومتی به این معنی است که حلقه Nilos با قسمت چرخان برخورد می کند.
• بررسی صندلی فلاش : outer edge of the حلقه 2206 AV Nilos باید باشد تراز یا فرورفته تا 0.1 میلی متر زیر صفحه مسکن برآمدگی بیشتر از 0.2 میلی متر نشان دهنده ناقص بودن نشیمنگاه است.

اگر هر دو شرط برآورده شوند، این حلقه Nilos اثر هزارتوی مورد نظر را ارائه می‌کند - چربی را نگه می‌دارد و گرد و غبار درشت را مسدود می‌کند (ذرات کمتر از 30 میکرومتر معمولاً بی‌ضرر هستند).

ابزار مورد نیاز برای نصب حلقه 2206 AV Nilos

• پرس آربور یا پرس هیدرولیک (نیروی توصیه شده: 1.5 - 3.0 کیلونیوتن )
• رانش لوله ای مسطح با قطر داخلی > 30 میلی متر و قطر بیرونی 56.2 میلی متر
• مجموعه گیج فیلر (0.05 میلی متر تا 1.0 میلی متر)
• پارچه تمیز و بدون پرز و ایزوپروپیل الکل
• کولیس دیجیتال (برای تأیید d=30 میلی متر و D=56.2 میلی متر قبل از نصب)

استفاده از ابزار مناسب از اعوجاج جلوگیری می کند و تضمین می کند 0.3 میلی متر فاصله طراحی حلقه Nilos حفظ می شود.

سوالات متداول در مورد حلقه 2206 AV Nilos

آیا حلقه 2206 AV Nilos بعد از برداشتن قابل استفاده مجدد است؟

شماره حلقه 2206 AV Nilos یک جزء فلزی با شکل گیری دقیق است که در حین فشار دادن کمی تغییر شکل می دهد. حذف تقریباً همیشه ضخامت c=0.3 میلی‌متر را تغییر می‌دهد یا لکه‌های مسطح را روی پروفیل هزارتویی ایجاد می‌کند. همیشه از حلقه نیلوس جدید برای آب بندی مطمئن استفاده کنید.

چه سوراخی برای این حلقه نیلوس لازم است؟

حلقه 2206 AV Nilos به یک سوراخ محفظه با تحمل 56.2 میلی متر H7 (معمولاً 56.2 0.03 / -0.0 میلی متر) نیاز دارد. سوراخ بزرگتر از 56.25 میلی متر حلقه Nilos را محکم نمی کند - ممکن است بچرخد یا بیفتد. اگر سوراخ ساییده شده است، از یک ترکیب نگهدارنده مشخص شده برای مهر و موم های فلزی استفاده کنید یا محفظه را تعویض کنید.

آیا قبل از نصب باید روی رینگ نیلوس روغن کاری شود؟

سوراخ محفظه و لبه بیرونی حلقه 2206 AV Nilos را با یک گریس نازک (مانند NLGI 2) به آرامی روغن کاری کنید. اجازه ندهید که گریس وارد شیار هزارتوی حلقه Nilos شود - ممکن است گرد و غبار ساینده را جذب کند. فاصله داخلی c = 0.3 میلی متر باید خشک بماند تا به عنوان یک هزارتوی واقعی عمل کند.

چگونه یک حلقه Nilos با یک حلقه آب بندی لاستیکی مقایسه می شود؟

بر خلاف مهر و موم های لاستیکی که اصطکاک ایجاد می کنند (گشتاور پسا 0.1 تا 0.3 نیوتن متر)، حلقه 2206 AV Nilos یک مهر و موم فلزی غیر تماسی است - اصطکاک نزدیک به صفر را اضافه می کند. درزگیرهای لاستیکی در دمای بالای 100 درجه سانتیگراد از کار می افتند در حالی که این حلقه Nilos در دمای 200 درجه سانتیگراد مقاومت می کند. با این حال، یک حلقه Nilos نمی تواند به اندازه یک مهر و موم تماسی در برابر مایعات یا گرد و غبار بسیار ریز (<10 میکرومتر) ببندد. بر اساس شرایط عملیاتی خود انتخاب کنید.

انتظارات عملکرد پس از نصب صحیح حلقه Nilos

زمانی که حلقه 2206 AV Nilos به درستی نصب شده است (سمت باز به طرف یاتاقان، یکنواخت 0.3 میلی متر ترخیص، بدون اعوجاج)، بلبرینگ به دست خواهد آورد:

• حفظ چربی: >95% گریس اصلی بعد از 2000 ساعت در سرعت های متوسط (3000 دور در دقیقه).
• حذف آلاینده: ذرات بزرگتر از 0.1 میلی متر به طور موثر مسدود شده اند.
• افزایش دما: کمتر از 10 درجه سانتیگراد بالاتر از محیط به دلیل طراحی لابیرنتی غیر تماسی حلقه Nilos.

انحراف از روش نصب باعث خرابی زودرس بلبرینگ در عرض 50 تا 200 ساعت می شود. همیشه حلقه 2206 AV Nilos را به عنوان یک جزء دقیق در نظر بگیرید - آن را با دقت کار کنید، آن را به درستی نصب کنید و برای هزاران ساعت از بلبرینگ شما محافظت می کند.
