راهنمای انتخاب بلبرینگ تماس زاویه ای با سرعت بالا

انتخاب جزء نورد بهینه برای ماشین آلات دوار با سرعت بالا مستلزم درک عمیق شرایط عملیاتی، هندسه داخلی و مدیریت حرارتی است. در میان ماشین آلات دقیق، بلبرینگ تماس زاویه ای به دلیل توانایی آنها در تحمل بارهای شعاعی و محوری ترکیبی در حالی که سرعت چرخش بالا را حفظ می کنند، انتخاب ارجح هستند.

درک نیازهای عملیات با سرعت بالا

کاربردهای پرسرعت - مانند دوک های ماشین ابزار، توربوشارژرها، موتورهای فرکانس بالا، و واحدهای نیروی کمکی هوافضا - نیازهای منحصر به فردی را برای عملکرد بلبرینگ ایجاد می کنند. چالش های اصلی شامل افزایش نیروی گریز از مرکز، انبساط حرارتی، شکسته شدن فیلم روان کننده و ناپایداری قفس است. بلبرینگی که در سرعت های متوسط عملکرد خوبی دارد ممکن است در سرعت های چرخشی بالا به دلیل تولید گرمای بیش از حد یا فاصله داخلی ناکافی، پیش از موعد از کار بیفتد.

برای رویارویی با این چالش‌ها، مهندسان باید چندین پارامتر را ارزیابی کنند: زاویه تماس، درجه دقیق، مواد قفس، روش روغن‌کاری و بارگذاری اولیه. ترکیب صحیح افزایش دمای پایین، سفتی بالا و عمر طولانی را تضمین می کند.

چرا بلبرینگ تماس زاویه ای اکسل با سرعت بالا

بر خلاف بلبرینگ‌های شیار عمیق، بلبرینگ‌های تماس زاویه‌ای با زاویه تماس خاص بین توپ‌ها و مسیرهای مسابقه طراحی می‌شوند. این زاویه به آنها اجازه می دهد تا بارهای محوری قابل توجهی را تحمل کنند و در عین حال سرعت چرخش بالایی را ممکن می سازد. هرچه قطر توپ نسبت به دایره زمین کمتر باشد و قفس سبک تر باشد، نیروی گریز از مرکز در سرعت های بالا کمتر می شود.

برای اکثر کاربردهای صنعتی با سرعت بالا، بلبرینگ‌هایی با زاویه تماس 15 درجه یا 25 درجه نسبت به 40 درجه ترجیح داده می‌شوند. زاویه تماس کاهش یافته گرمای تولید شده را کاهش می دهد و سرعت محدود کننده بالاتری را امکان پذیر می کند. هنگام بررسی برگه اطلاعات بلبرینگ 7308، زاویه تماس با پسوندهایی مانند "AC" (25 درجه) یا "B" (40 درجه) نشان داده می شود. برای دوک های با سرعت فوق العاده بالا، ممکن است یک نسخه 15 درجه مشخص شود، اگرچه در اندازه 7308 کمتر رایج است.

سری بلبرینگ 7308 به عنوان مطالعه موردی

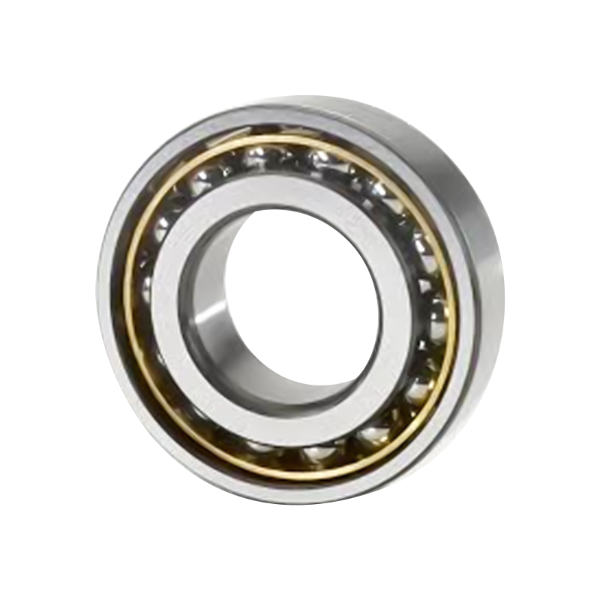

بلبرینگ 7308 یک بلبرینگ تماسی زاویه ای با اندازه متوسط با سوراخ 40 میلی متر، قطر خارجی 90 میلی متر و عرض 23 میلی متر است. به طور گسترده ای در دوک های همه منظوره، پمپ ها، کمپرسورها و گیربکس ها استفاده می شود. محبوبیت آن از تعادل بین ظرفیت بار و قابلیت سرعت ناشی می شود. با این حال، در خانواده 7308، تغییرات متعددی وجود دارد که به طور قابل توجهی بر عملکرد سرعت بالا تأثیر می گذارد.

تغییرات کلیدی در خانواده 7308

هنگام تهیه منابع برای برنامه های کاربردی با سرعت بالا، طراحی قفس و مواد بسیار مهم است. قفس های پلی آمیدی (نایلونی) سبک وزن هستند و ویژگی های بسیار خوبی با سرعت بالا ارائه می دهند. بلبرینگ 7308 BEP یک نوع رایج با قفس پلی آمید و زاویه تماس 40 درجه را نشان می دهد. در حالی که زاویه 40 درجه استحکام محوری بالاتری را فراهم می کند، گرمای بیشتری نسبت به همتای 25 درجه ایجاد می کند. برای کاربردهای با سرعت واقعی، برخی از مهندسان نوع AC را با قفس برنجی یا PEEK ترجیح می دهند.

جدول زیر انواع اصلی مربوط به انتخاب با سرعت بالا را خلاصه می کند.

ویژگی	استاندارد 7308	7308 نوع AC	بلبرینگ 7308 BEP
زاویه تماس	40 درجه	25 درجه	40 درجه
مواد قفس	فولاد یا برنج	پلی آمید یا برنج	پلی آمید (تقویت شده با الیاف شیشه)
قابلیت سرعت	متوسط	بالا تا خیلی زیاد	متوسط to high
ظرفیت بار محوری	بالا	متوسط	بالا
برنامه های کاربردی معمولی	ماشین آلات عمومی	دوک های دقیق	پمپ ها، کمپرسورها، دوک های عمومی

برای کاربردهایی که محدودیت سرعت محدودیت اولیه است، یک یاتاقان 7308 با زاویه تماس 25 درجه و یک قفس سبک وزن ممکن است نسبت به انواع معمولی 40 درجه برتری داشته باشد، حتی اگر ظرفیت بار محوری تا حدودی کاهش یابد.

انتخاب بر اساس پاکسازی داخلی و پیش بارگذاری

عملکرد با سرعت بالا مستلزم کنترل دقیق ترخیص داخلی است. در سرعت های بالا، نیروی گریز از مرکز، توپ ها را به سمت بیرون هل می دهد و حلقه داخلی منبسط می شود در حالی که ممکن است حلقه بیرونی سردتر بماند. این می تواند باعث کاهش فاصله شعاعی داخلی شود و ممکن است منجر به تداخل یا پیش بارگذاری بیش از حد شود. بنابراین، یاتاقان هایی که برای سرعت های بالا در نظر گرفته شده اند باید با فاصله داخلی بیشتر از حد معمول شروع شوند، معمولاً کلاس C3 یا حتی C4.

برای بلبرینگ های تماس زاویه ای که به صورت جفت یا ست استفاده می شوند، پیش بارگذاری یک عامل تعیین کننده است. پیش بار سبک تقریباً همیشه برای دوک های با سرعت بالا مشخص می شود، در حالی که پیش بارگذاری سنگین برای برنامه های با سرعت کم و سختی بالا در نظر گرفته می شود. سازندگان کلاس های پیش بار (به عنوان مثال، سبک، متوسط، سنگین) را ارائه می دهند که مستقیماً بر حداکثر سرعت چرخش قابل دستیابی تأثیر می گذارد.

هنگام ارزیابی یک یاتاقان 7308 برای یک اسپیندل 10000 دور در دقیقه، پیش بارگذاری سبک با فاصله C3 یک نقطه شروع معمولی است. در مقابل، یک بلبرینگ 7308 BEP که با پیش بارگذاری متوسط سفارش داده شده است ممکن است بیش از 8000 دور در دقیقه بیش از حد گرم شود مگر اینکه اقدامات خنک کننده خاصی اعمال شود.

مواد قفس و نقش آنها در سرعت

قفس عناصر نورد را جدا کرده و هدایت می کند. در سرعت های بالا، جرم قفس و اصطکاک غالب می شود. مواد سبک وزن بار گریز از مرکز روی بازوهای قفس را کاهش می دهند. در زیر مقایسه ای از مواد معمول قفس برای بلبرینگ های تماس زاویه ای ارائه شده است.

مواد قفس	قابلیت سرعت	محدودیت دما	مقاومت در برابر سایش	بهترین برای
فولاد فشرده	متوسط	بالا	خوب	صنعت عمومی
برنج ماشینکاری شده	متوسط to high	بالا	عالی	دوک های سنگین
پلی آمید (PA66 GF25)	بالا	متوسط (≤120°C)	خوب	بالا-speed, low-temp applications
PEEK	خیلی بالا	خیلی بالا (≤250°C)	عالی	سرعت های فوق العاده، محیط های تهاجمی

برای اکثر کاربردهای پرسرعت زیر دمای کاری 120 درجه سانتی گراد، قفس پلی آمید بهترین نسبت سرعت به هزینه را ارائه می دهد. این امر محبوبیت بلبرینگ 7308 BEP را در تجهیزات چرخشی پرسرعت همه منظوره توضیح می دهد.

استراتژی روانکاری برای بلبرینگ های تماس زاویه ای با سرعت بالا

روانکاری بدون شک مهمترین عامل موثر بر عمر یاتاقان با سرعت بالا است. دو روش اصلی استفاده می شود: روغن کاری هوا (روغن مه یا جت روغن) و روغن کاری با گریس. هرکدام محدودیت سرعت متفاوتی دارند.

روانکاری با گریس ساده تر و تمیزتر است، اما ویسکوزیته روغن پایه و نوع غلیظ کننده سرعت را محدود می کند. گریس های پرسرعت با روغن های مصنوعی (PAO یا استر) و روغن های پایه با ویسکوزیته پایین مورد نیاز است. برای یک یاتاقان 7308، روغن کاری گریس معمولاً تا 60 تا 70 درصد از حد مجاز روغن کاری شده را پشتیبانی می کند.
روغن کاری هوا بالاترین سرعت را فراهم می کند. مقدار دقیق روغن به جریان هوا تزریق می شود و در حین روانکاری یاتاقان را خنک می کند. این روش برای دوک های با سرعت فوق العاده بالا بیش از 20000 دور در دقیقه در کلاس سوراخ 40 میلی متری الزامی است.

هنگام انتخاب یک یاتاقان 7308 برای کاربرد مداوم با سرعت بالا، پارامتر سرعت روانکار (مقدار n*dm) را تأیید کنید. مقدار dm (قطر گام بر حسب میلی متر × سرعت چرخش بر حسب دور در دقیقه) برای یک یاتاقان 7308 تقریباً 65 میلی متر × دور در دقیقه است. برای مقادیر dm بالای 500000، گریس حاشیه ای می شود و روغن-هوا توصیه می شود.

کلاس های دقیق: چه زمانی لازم است؟

برنامه‌های پرسرعت برای جلوگیری از لرزش و عدم تعادل، دقت اجرای خوبی را می‌طلبند. کلاس های دقیق از استانداردهایی مانند ISO P6، P5، و P4 (یا ABEC 3، 5، 7) پیروی می کنند. یک بلبرینگ استاندارد 7308 معمولاً P0 (عادی) است که برای سرعت‌های صنعتی عمومی تا دور در دقیقه متوسط مناسب است. برای دوک های پرسرعت، P5 یا حتی P4 اغلب مشخص می شود.

جدول زیر کلاس دقت را با کاربردهای معمولی با سرعت بالا مطابقت دارد.

کلاس دقت ISO	معادل ABEC	کاربرد معمولی با سرعت بالا	برای سری 7308 مورد نیاز است؟
P0 (معمولی)	ABEC 1	فن ها، پمپ ها، گیربکس های کم سرعت	خیر
P6	ABEC 3	موتورهای الکتریکی استاندارد، کمپرسورها	اختیاری
P5	ABEC 5	بالا-speed spindles, CNC routers	بله
P4	ABEC 7	دوک های سنگ زنی فوق العاده دقیق	کمیاب (سفارش سفارشی)

برای اکثر کاربرانی که بلبرینگ 7308 BEP را در محیطی با سرعت بالا در نظر می گیرند، P5 حداقل درجه دقت توصیه شده برای جلوگیری از سایش ناشی از لرزش است.

اشتباهات رایج در انتخاب

حتی مهندسان باتجربه گاهی اوقات برای سرعت های بالا اشتباه انتخاب می کنند. رایج ترین خطاها عبارتند از:

انتخاب زاویه تماس 40 درجه در حالی که 25 درجه کافی است. در حالی که 40 درجه سفتی محوری بالاتری را ارائه می دهد، گرمای بیشتری تولید می کند. برای کاربردهای تحت تسلط سرعت، یک بلبرینگ تماس زاویه ای 25 درجه اغلب برتر است.
نادیده گرفتن محدودیت سرعت روانکار. یک بلبرینگ با کیفیت بالا با گریس نامناسب به سرعت از بین می رود. همیشه ضریب سرعت گریس (n*dm) را بررسی کنید.
بارگذاری بیش از حد پیش بارگذاری بیش از حد باعث افزایش اصطکاک و گرما می شود. در سرعت های بالا، پیش بارگذاری نور تقریباً همیشه درست است.
انتخاب یک بلبرینگ بسته (آب بندی شده) برای سرعت بالا. مهر و موم اصطکاک و گرما را اضافه می کند. برای سرعت های بالاتر از تقریباً 8000 دور در دقیقه بر روی یک یاتاقان 7308، طراحی های باز با روغن کاری ضروری است.
استفاده از قفس های فولادی بدون جریان روغن کافی. قفس های فولادی برای مدیریت اصطکاک لغزشی به روان کننده بیشتری نیاز دارند. قفس های پلی آمید یا PEEK ذاتاً قابلیت سرعت بیشتری دارند.

مراحل عملی برای تعیین مشخصات

هنگام تعیین یک بلبرینگ تماس زاویه ای برای مجموعه چرخشی با سرعت بالا، این ترتیب را دنبال کنید:

سرعت مورد نیاز را بر حسب دور در دقیقه و اندازه سوراخ را تعیین کنید. برای یک یاتاقان 7308، تأیید کنید که قطر شفت 40 میلی متر است.

مقدار n*dm را محاسبه کنید. اگر از 400000 بیشتر شد، برای روانکاری روغن برنامه ریزی کنید.

زاویه تماس را انتخاب کنید. از 25 درجه برای اولویت سرعت، 40 درجه برای اولویت بار محوری استفاده کنید.

مواد قفس را انتخاب کنید. پلی آمید برای سرعت بالا عمومی، PEEK برای شرایط شدید.

فاصله داخلی - حداقل C3 را مشخص کنید.

پیش بارگذاری را انتخاب کنید: سبک برای سرعت بالا، متوسط برای سرعت متوسط با سفتی خوب.

در مورد کلاس دقت تصمیم بگیرید: P5 برای اکثر دوک های با سرعت بالا، P4 برای دقت فوق العاده.

روش روغن کاری و نوع روانکار را با اطلاعات سازنده تأیید کنید.

برای یک یاتاقان 7308 BEP که در یک اسپیندل همه منظوره تا 9000 دور در دقیقه استفاده می شود، روانکاری گریس با گریس مصنوعی با سرعت بالا، پیش بارگذاری سبک و دقت P5 یک مشخصات متعادل را تشکیل می دهد.

سوالات متداول (سؤالات متداول)

Q1: آیا می توان از بلبرینگ استاندارد 7308 با سرعت بالا استفاده کرد؟
یک بلبرینگ استاندارد 7308 با قفس فولادی، فاصله معمولی و روغن کاری گریس به سرعت های متوسط (معمولا زیر 5000 دور در دقیقه) محدود می شود. برای استفاده با سرعت بالا، نسخه ای با قفس پلی آمید، فاصله C3 و روان کننده مناسب مورد نیاز است.

Q2: تفاوت بین بلبرینگ 7308 و یاتاقان 7308 BEP چیست؟
بلبرینگ 7308 معمولاً به طراحی پایه با قفس و فاصله نامشخص اشاره دارد. بلبرینگ 7308 BEP به طور خاص زاویه تماس 40 درجه را با یک قفس پلی آمید تقویت شده با الیاف شیشه نشان می دهد که جرم گریز از مرکز کمتر و قابلیت سرعت بالاتر را نسبت به نسخه های قفس فولادی ارائه می دهد.

Q3: کدام روان کننده برای بلبرینگ های تماس زاویه ای با سرعت بالا بهتر است؟
برای سرعت های کمتر از n*dm 500000، یک گریس مصنوعی با روغن پایه با ویسکوزیته کم (مانند PAO 32 یا 46) مناسب است. بالاتر از این آستانه، روغن کاری هوا با روغن بسیار سبک (ISO VG 10-22) ضروری است.

Q4: چگونه بفهمم که برای یاتاقان 7308 به دقت P5 نیاز دارم؟
اگر برنامه شما بیش از 8000 دور در دقیقه اجرا می شود و به لرزش کم نیاز دارد (مانند دوک نخ ریسی، دوک سنگ زنی)، P5 را مشخص کنید. برای پمپ ها یا فن هایی با سرعت های مشابه، P0 یا P6 ممکن است قابل قبول باشد.

Q5: آیا می توانم بلبرینگ 7308 AC را با یاتاقان 7308 BEP جایگزین کنم؟
فقط در صورتی که جهت و مقدار بار محوری با هم سازگار باشد. نوع AC دارای زاویه تماس 25 درجه است، در حالی که BEP دارای زاویه تماس 40 درجه است. تعویض مستلزم بررسی این است که آیا سیستم می تواند تولید گرمای بالاتر طراحی 40 درجه را تحمل کند و آیا تغییر سختی محوری قابل قبول است یا خیر.

نتیجه گیری

انتخاب بلبرینگ تماس زاویه ای مناسب برای کاربردهای با سرعت بالا نیاز به متعادل کردن زاویه تماس، مواد قفس، فاصله داخلی، پیش بارگذاری، روانکاری و درجه دقیق دارد. خانواده بلبرینگ 7308 یک پلت فرم همه کاره را ارائه می دهد، با بلبرینگ 7308 BEP راه حلی قوی برای اسپیندل های با سرعت متوسط و همه منظوره ارائه می دهد. برای عملکرد واقعی با سرعت بالا، زاویه تماس 25 درجه، قفس های پلی آمیدی یا PEEK سبک وزن، پیش بارگذاری سبک و روانکاری روغن را در جایی که n*dm بیش از 500000 است، اولویت دهید. با پیروی از رویکرد ساختاری که در بالا ذکر شد، مهندسان می‌توانند به عمر طولانی و عملکرد پایدار حتی تحت سرعت‌های چرخشی شدید دست یابند.
