331138 AG چهار ردیف غلتک مخروطی

غلتک مخروطی چهار ردیف: کاربردهای سنگین
رولبرینگ های مخروطی چهار ردیفه یک طرح تخصصی هستند که در درجه اول برای تحمل بارهای شعاعی بسیار بالا و بارهای محوری جزئی استفاده می شود. آنها معمولاً در ماشین‌آلات سنگین مانند کارخانه‌های نورد (مانند کارخانه‌های نورد گرم با چهار ارتفاع بالا، کارخانه‌های نورد سرد) و کارخانه‌های بلومینگ استفاده می‌شوند. طراحی آنها دارای غلتک هایی است که بر روی چهار حلقه بیرونی مخروطی چیده شده اند که منجر به ظرفیت بار بالا و عمر مفید طولانی می شود. علاوه بر این، فاصله آنها را می توان با تغییر فاصله دهنده ها (یا شیم ها) مطابق با نیازهای عملیاتی مختلف از قبل تنظیم کرد.

تماس با ما

PREV：غلتک مخروطی تک ردیفه 30202 بعدی：بلبرینگ XRT060-NT

توضیحات
مشخصات
تماس با ما

ترکیب سازه
· نوع باز: شامل سه حلقه بیرونی (فنجان)، دو حلقه داخلی (مخروط)، چهار ردیف غلتک، دو فاصله دهنده بیرونی و یک فاصله دهنده داخلی.
· نوع مهر و موم شده: دو حلقه آب بندی را به ساختار اصلی نوع باز اضافه می کند.

ویژگی های کلیدی
· ظرفیت حمل بار بالا: آرایش غلتکی چهار ردیفه طوری طراحی شده است که در مقایسه با یاتاقان های دو ردیفه، بارهای شعاعی بسیار بیشتری را تحمل کند.
· عمر سرویس طولانی: بهینه سازی پرداخت سطح غلتک و سطوح تماس راه آهن باعث تشکیل یک فیلم روان کننده هیدرواستاتیک/هیدرودینامیکی می شود که مقاومت در برابر سایش را افزایش می دهد.
· نصب آسان: به طور معمول با یک تناسب شل برای نصب و حذف ساده طراحی شده است.
· فاصله قابل تنظیم: فاصله داخلی بلبرینگ یا از قبل تنظیم شده است یا می تواند دقیقاً با استفاده از فاصله دهنده های تنظیم کننده تنظیم شود که دقت چرخش را تضمین می کند و عمر مفید را طولانی می کند.
· قابلیت اطمینان بالا: طرح های بهینه آب بندی به طور موثر از آلودگی خارجی جلوگیری می کند و در عین حال اصطکاک و تولید گرما را کاهش می دهد.

برنامه های کاربردی اولیه
· کارخانه های نورد: رول کار در کارخانه های نورد گرم چهار بالا و نورد سرد و غیره.
· آسیاب شکوفه: در صنعت فولاد برای عملیات گلدهی و اسلبینگ استفاده می شود.
· ماشین آلات سنگین: مانند تجهیزات معدن.

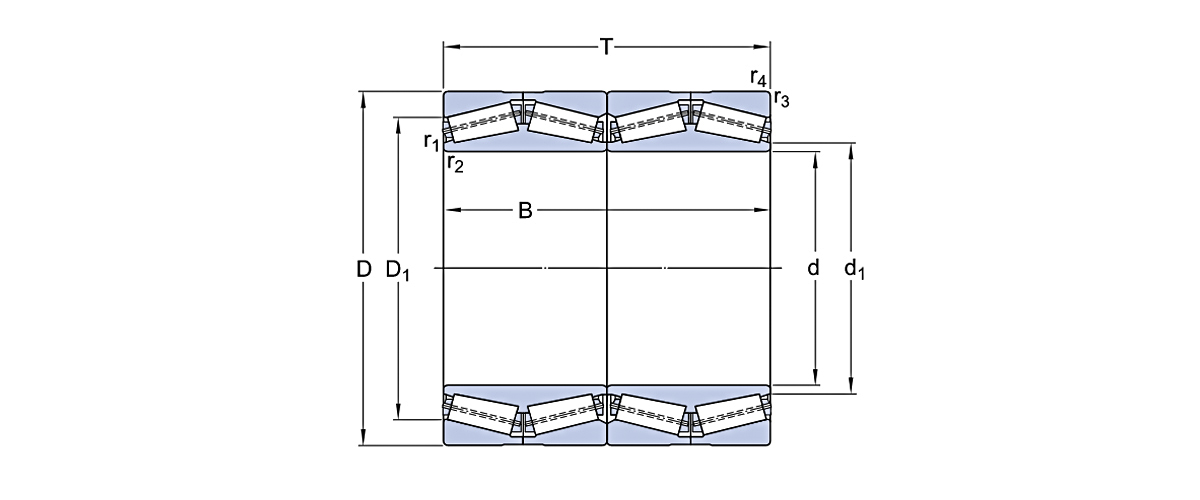

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	استاتیک	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
139.7	200.025	157.162	160.34	160.34					331138 AG بلبرینگ
177.8	247.65	192.088	192.088	192.088					بلبرینگ 331480 G
177.8	247.65	192.088	192.088	192.088					بلبرینگ BT4-0010 G/HA1C400VA903
198.438	284.162	225.425	225.425	225.425					بلبرینگ BT4-0027 AG/HA1
206.375	282.575	190.5	190.5	190.5					بلبرینگ BT4-0013 G/HA1C400VA903
206.375	282.575	190.5	190.5	190.5					بلبرینگ BT4-0021 G/HA1
220	295	315	315	315					بلبرینگ BT4-0035 E8/C355
220.662	314.325	239.712	239.712	239.712					بلبرینگ BT4-0040 E8/C355
240	338	248	248	248					بلبرینگ BT4-0020/HA1
241.478	349.148	228.6	228.6	228.6					بلبرینگ 330782 AG
244.475	327.025	193.675	193.675	193.675					بلبرینگ 330862 B
254	358.775	268.875	268.875	268.875					بلبرینگ BT4-0039 E8/C355
266.7	355.6	230.188	228.6	228.6					بلبرینگ BT4-0014 G/HA1C400VA903
266.7	355.6	230.188	228.6	228.6					بلبرینگ BT4B 328209 G/HA1C455
269.875	381	282.575	282.575	282.575					بلبرینگ BT4B 331168 B
276.225	393.7	269.875	269.875	269.875					بلبرینگ BT4-0012 G/HA1C500VA901
279.4	393.7	269.875	269.875	269.875					بلبرینگ BT4-0011 G/HA1C500VA901
279.578	380.898	244.475	244.475	244.475					بلبرینگ 330540 AG
280	406.4	298.45	298.45	298.45					بلبرینگ BT4-0026 A/PEX
285.75	380.898	244.475	244.475	244.475					330337 AG بلبرینگ
285.75	380.898	244.475	244.475	244.475					بلبرینگ BT4-0015 G/HA1C400VA903
288.925	406.4	298.45	292.45	292.45					بلبرینگ BT4B 331452 G/HA1
292.1	422.275	269.875	269.875	269.875					بلبرینگ BT4B 331968 BG/HA1
304.648	438.048	280.99	279.4	279.4					331492 بلبرینگ
304.8	501.65	336.55	336.55	336.55					بلبرینگ BT4B 328909 G/HA1VA901
304.902	412.648	266.7	266.7	266.7					بلبرینگ 330758 BG
304.902	412.648	266.7	266.7	266.7					بلبرینگ BT4-0004 G/HA1
310	430	310	310	310					بلبرینگ BT4-8093 G/HA1VA901
317.5	422.275	269.875	269.875	269.875					بلبرینگ 330870 BG
317.5	447.675	327.025	327.025	327.025					بلبرینگ BT4B 331161 AG/HA4

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	ایستا	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
317.5	447.675	327.025	327.025	327.025					بلبرینگ BT4B 331161 BG/HA1
317.5	422.275	269.875	269.875	269.875					بلبرینگ BT4B 334023 E1/C675
330.2	444.5	301.625	301.625	301.625					بلبرینگ BT4B 332647 G/HA1
330.302	438.023	247.65	254	254					بلبرینگ BT4-8113 E2/C500
333.375	469.9	342.9	342.9	342.9					331381 بلبرینگ
343.052	457.098	254	254	254					بلبرینگ BT4-8160 E8/C475
343.052	457.098	254	254	254					بلبرینگ BT4-8160 E81/C400
343.052	457.098	254	254	254					بلبرینگ BT4-8160 E81/C475
343.052	457.098	254	254	254					بلبرینگ BT4B 328817 E1/C475
343.052	457.098	254	254	254					بلبرینگ BT4B 328817 EX1/C475
346.075	488.95	358.775	358.775	358.775					بلبرینگ BT4B 331228 G/HA1C200
347.662	469.9	292.1	292.1	292.1					331092 یک بلبرینگ
347.662	469.9	292.1	292.1	292.1					بلبرینگ BT4-8070 G/HA1VA901
355.6	488.95	317.5	317.5	317.5					331271 بلبرینگ
355.6	482.6	265.113	269.875	269.875					بلبرینگ BT4-8162 E8/C480
355.6	482.6	265.113	269.875	269.875					بلبرینگ BT4-8162 E81/C480
355.6	482.6	265.113	269.875	269.875					بلبرینگ BT4B 328870 EX1/C300
355.6	488.95	317.5	317.5	317.5					بلبرینگ BT4B 328912 E1/C300
355.6	488.95	317.5	317.5	317.5					بلبرینگ BT4B 328912 E3/C675
360	510	380	380	380					332059 بلبرینگ
368.3	523.875	382.588	382.588	382.588					331159 یک بلبرینگ
380	560	390	360	360					بلبرینگ BT4-8033 G/HA1
380	540	300	300	300					بلبرینگ BT4-8086 G/HA1
384.175	546.1	400.05	400.05	400.05					بلبرینگ 331149 E/C675
384.175	546.1	400.05	400.05	400.05					بلبرینگ BT4-8025 G/HA1C300VA903
384.175	546.1	400.05	400.05	400.05					بلبرینگ BT4B 334128/HA1
385.762	514.35	317.5	317.5	317.5					بلبرینگ BT4B 334042 E1/C575
395	545	268	288.9	288.9					بلبرینگ BT4B 332824 E/C475
395	545	268	288.9	288.9					بلبرینگ BT4B 332824/HA1
400	600	308	308	308					بلبرینگ BT4-8147 G/HA1

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	ایستا	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
406.4	562	381	381	381					بلبرینگ BT4-8126 E1/C575
406.4	546.1	288.925	288.925	288.925					بلبرینگ BT4-8161 E8/C500
406.4	546.1	288.925	288.925	288.925					بلبرینگ BT4-8161 E81/C500
406.4	546.1	288.925	288.925	288.925					بلبرینگ BT4B 328838 BG/HA1VA902
406.4	565.15	381	381	381					بلبرینگ BT4B 331347 AG/HA1
406.4	546.1	330	330	330					بلبرینگ BT4B 334093 BG/HA1VA902
409.575	546.1	334.962	334.962	334.962					بلبرینگ BT4B 329004 G/HA1VA901
409.575	546.151	334.962	334.962	334.962					بلبرینگ BT4B 331333 E/C350
409.575	546.1	334.962	334.962	334.962					بلبرینگ BT4B 331333 E/C575
431.8	571.5	400	400	400					بلبرینگ BT4-8067 G/HA1VA902
431.8	571.5	336.55	336.55	336.55					بلبرینگ BT4B 331226 AG/HA1
431.8	571.5	336.55	336.55	336.55					بلبرینگ BT4B 331226 BG/HA1
431.8	571.5	336.55	336.55	336.55					بلبرینگ BT4B 331226/HA1
431.8	635	440	355.6	355.6					بلبرینگ BT4B 334019 G/HA1
440	650	353.5	353.5	353.5					332313 بلبرینگ
440	580	360	360	360					بلبرینگ BT4-8124 E/C550
440	650	353.5	353.5	353.5					بلبرینگ BT4B 328944 G/HA1VA901
440	590	480	480	480					بلبرینگ BT4B 334055 ABG/HA1VA902
447.675	635	463.55	463.55	463.55					بلبرینگ 330608 C
450	595	404	404	404					بلبرینگ BT4-8044 G/HA1VA902
450	595	368	368	368					بلبرینگ BT4-8173 E8/C725
450	595	368	368	368					بلبرینگ BT4-8173 E81/C725
450	595	404	404	404					بلبرینگ BT4B 328365 EX/C725
450	595	368	368	368					بلبرینگ BT4B 332773 E/C725
457.2	596.9	276.225	279.4	279.4					بلبرینگ 331169 BG
457.2	596.9	276.225	279.4	279.4					بلبرینگ 331169 E/C500
457.2	606	381	381	381					بلبرینگ BT4-8125 E1/C725
457.2	596.9	276.225	279.4	279.4					بلبرینگ BT4B 328827 ABG/HA1VA902
460	610	360	360	360					بلبرینگ BT4-8111 E2/C725
460	610	360	360	360					بلبرینگ BT4B 331977 E/C725

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	ایستا	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
460	625	421	421	421					بلبرینگ BT4B 332502/HA1
475	600	368	368	368					بلبرینگ BT4B 328913 BG/HA1C555
479.425	679.45	495.3	495.3	495.3					بلبرینگ 330886 B
482.6	615.95	330.2	330.2	330.2					بلبرینگ 332096 E/C725
482.6	615.95	330.2	330.2	330.2					بلبرینگ BT4-8163 E8/C725
482.6	615.95	330.2	330.2	330.2					بلبرینگ BT4-8163 E81/C725
482.6	615.95	330.2	330.2	330.2					بلبرینگ BT4-8163 E8A/C725
482.6	615.95	330.2	330.2	330.2					بلبرینگ BT4B 328842 E1/C325
482.6	647.7	417.512	417.512	417.512					بلبرینگ BT4B 331259 BG/HA1C325
489.026	634.873	320.675	320.675	320.675					بلبرینگ 331090 E/C700
490	625	385	385	385					بلبرینگ BT4-8135 E/C750
500	670	400.05	387.35	387.35					بلبرینگ BT4-8056 G/HA1
501.65	711.2	520.7	520.7	520.7					331081 یک بلبرینگ
510	655	377	379	379					بلبرینگ BT4-8167 E8/C775
510	655	377	379	379					بلبرینگ BT4-8167 E81/C775
520.7	736.6	400.05	400.05	400.05					بلبرینگ BT4B 331243 A/HA1
530	680	440	440	440					بلبرینگ BT4-8043 G/HA1
540	690	400	400	400					بلبرینگ 331978 BG
540	690	400	400	400					بلبرینگ BT4-8108 E/C625
558.8	736.6	322.265	322.268	322.268					331165 یک بلبرینگ
558.8	736.6	322.265	322.268	322.268					بلبرینگ 331165 AG
558.8	736.6	455.612	457.2	457.2					بلبرینگ BT4-8022 G/HA1VA919
558.8	736.6	409.575	409.575	409.575					بلبرینگ BT4B 330993 AG/HA1
558.8	736.6	409.575	409.575	409.575					بلبرینگ BT4B 334080 G/HA1VA901
560	700	405	405	405					بلبرینگ BT4-8153 E/C775
560	920	618	618	618					بلبرینگ BT4B 328509/HA4
571.5	812.8	593.725	593.725	593.725					بلبرینگ BT4B 332666/HA1
584.2	762	396.875	401.638	401.638					331148 یک بلبرینگ
584.2	730.25	342.9	349.25	349.25					بلبرینگ BT4B 331189 E/C600
585.788	771.525	479.425	479.425	479.425					بلبرینگ BT4B 328888 BG/HA1VA901

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	ایستا	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
585.788	771.525	479.425	479.425	479.425					بلبرینگ BT4B 331093 BG/HA1
595.312	844.55	615.95	615.95	615.95					بلبرینگ BT4B 331300 E/C775
603.25	857.25	622.3	622.3	622.3					331625 بلبرینگ
603.25	857.25	622.3	622.3	622.3					بلبرینگ BT4B 331625 E/C800
609.6	787.4	361.95	361.95	361.95					331175 بلبرینگ
609.6	787.4	361.95	361.95	361.95					بلبرینگ 331175 BG/C355
609.6	813.562	479.425	479.425	479.425					331925 بلبرینگ
609.6	787.4	361.95	361.95	361.95					بلبرینگ BT4B 328871 G/HA1VA901
620	800	363.5	363.5	363.5					بلبرینگ BT4B 328510/HA1
625	815	480	480	480					بلبرینگ BT4-8031 E/C800
625	815	600	600	600					بلبرینگ BT4-8137 G/HA1
650	1030	560	560	560					بلبرینگ BT4B 332827 AG/HA1
660	1070	648.002	648.002	648.002					بلبرینگ BT4B 332833 G/HA4
660.4	812.8	365.125	365.125	365.125					331190 بلبرینگ
660.4	812.8	365.125	365.125	365.125					بلبرینگ BT4B 331190 BG/HA1
676	910	620	620	620					بلبرینگ BT4B 332906/HA4
679.45	901.7	552.45	552.45	552.45					بلبرینگ BT4B 334015 BG/HA1VA901
679.45	901.7	635	542.45	542.45					بلبرینگ BT4B 334016 AG/HA1VA901
680	930	700	700	700					بلبرینگ BT4B 328349/HA1
685.8	876.3	352.425	355.6	355.6					بلبرینگ BT4B 328955 ABG/HA1VA902
685.8	876	352.425	355.6	355.6					بلبرینگ BT4B 331089 CG/HA1
708.025	930.275	565.15	565.15	565.15					بلبرینگ BT4-8109 E1/C800
708.025	930.275	565.15	565.15	565.15					بلبرینگ BT4B 332098 A/HA4
710	900	410	410	410					331351 بلبرینگ
710	900	410	410	410					بلبرینگ BT4B 331351 BG/HA1
710	900	410	410	410					بلبرینگ BT4B 331351 E/C775
711.2	914.4	390	390	390					بلبرینگ BT4-8139 G/HA1
717.55	946.15	565.15	565.15	565.15					332244 بلبرینگ
717.55	946.15	565.15	565.15	565.15					بلبرینگ BT4-8069 G/HA1VA901
730.25	1035.05	755.65	755.65	755.65					330803 یک بلبرینگ

ابعاد پایه				رتبه بندی بار پایه		رتبه بندی سرعت		توده	مدل
ابعاد پایه				پویا	ایستا	سرعت مرجع	محدود کردن سرعت	توده	شماره بلبرینگ
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[کیلوگرم]	شماره بلبرینگ
750	950	410	410	410					بلبرینگ BT4-8048 E/C725
750	1130	690	690	690					بلبرینگ BT4B 328376/HA4
785	1010	600	600	600					بلبرینگ BT4-8121 E/C600
825.5	1168.4	844.55	844.55	844.55					بلبرینگ BT4B 331066 A/HA4
863.6	1219.1	876.3	889	889					بلبرینگ BT4B 330742 A/HA4
863.6	1130.3	669.925	669.925	669.925					بلبرینگ BT4B 331123 DG/HA1
877.888	1220	844.55	844.55	844.55					بلبرینگ BT4B 332981/HA4
938.212	1270	825.5	825.5	825.5					330726 یک بلبرینگ
1001	1360	800	800	800					بلبرینگ BT4B 334031 AG/HA4
1001	1360	800	800	800					بلبرینگ BT4B 334031/HA4C1800
1070.001	1399.997	889.762	889.762	889.762					بلبرینگ BT4B 328100/HA4
1300	1720	840	840	840					بلبرینگ BT4-8150 G/HA4
287.5	440	330.3	284	284					بلبرینگ BT4B 332997 B/HA1
287.5	440	330.3	284	284					بلبرینگ BT4B 332997/HA1
368.294	523.875	411.162	366.712	366.712					بلبرینگ BT4B 334056 B/HA1
384.175	546.1	437.96	384.175	384.175					بلبرینگ BT4B 334048/HA1
391.071	550	428.625	384.175	384.175					بلبرینگ BT4B 328305/HA1
400	540	330	295	295					332297 بلبرینگ
400	540	295	330	330					بلبرینگ BT4-8050/HA1
406.445	565.201	409.575	365.125	365.125					بلبرینگ BT4B 332813 B/HA1C425
415.925	590.55	479.96	419.1	419.1					بلبرینگ BT4B 334047/HA1
431.8	571.5	366.713	320.675	320.675					331999 بلبرینگ
450	595	388	352	352					بلبرینگ BT4-8053/HA1
482.6	647.7	436.5	401.638	401.638					بلبرینگ BT4-8052/HA1
555.233	761.873	692.15	536.575	536.575					بلبرینگ BT4B 334125/HA1
770	1040	800	650	650					بلبرینگ BT4B 334099/HA4
872.769	1181.1	714.375	628.65	628.65					بلبرینگ BT4B 332786/HA4
872.847	1181.1	714.375	628.65	628.65					بلبرینگ BT4B 328956/HA4

مهندسی آینده حرکت

درباره UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG چهار ردیف غلتک مخروطی suppliers and OEM/ODM 331138 AG چهار ردیف غلتک مخروطی company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

اطلاعات بیشتر درباره ما Ukl Bearing Manufacturing Co.,Ltd

0+

سال

تجربه صنعت
0+

تنوع مدل
0+

تعداد کارمندان
0

$

ارزش صادرات سالانه

گواهی افتخار

اخبار

چرا رولبرینگ استوانه ای NU 309 در طرح های موتور و گیربکس اکسل دارد؟
04 Jun, 2026
نکته کلیدی: یاتاقان NU 309 Excels به عنوان یک یاتاقان شناور برای طراحی موتور و گیربکس که در آن انبساط حرارتی شفت یک نگرانی حیاتی است، بلبرینگ NU 309 مطمئن ترین راه حل ر...

بیشتر بخوانید
نحوه نصب حلقه 2206 AV Nilos (راهنمای گام به گام)
28 May, 2026
با سمت باز رو به بلبرینگ نصب کنید برای نصب صحیح 2206 AV حلقه Nilos، آن را طوری قرار دهید که طرف محدب (باز) به سمت راهروی بلبرینگ باشد. حلقه باید همسطح با حلقه بیرونی یات...

بیشتر بخوانید
چگونه می توان بلبرینگ تماس زاویه ای مناسب را برای کاربردهای با سرعت بالا انتخاب کرد؟
21 May, 2026
انتخاب جزء نورد بهینه برای ماشین آلات دوار با سرعت بالا مستلزم درک عمیق شرایط عملیاتی، هندسه داخلی و مدیریت حرارتی است. در میان ماشین آلات دقیق، بلبرینگ تماس زاویه ای به دلیل توانایی ...

بیشتر بخوانید
دقت تحت فشار: عوامل کلیدی انتخاب بلبرینگ تجهیزات پزشکی
14 May, 2026
در حوزه فناوری پزشکی که به سرعت در حال پیشرفت است، حتی کوچکترین جزء می تواند موفقیت یک وسیله نجات دهنده را تعیین کند. در این میان، بلبرینگ تجهیزات پزشکی نقشی خاموش و در عین حال حیاتی ...

بیشتر بخوانید
