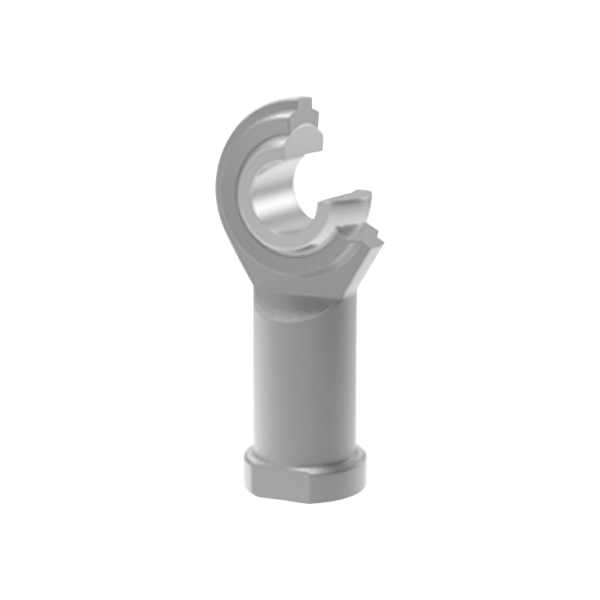

راهنمای انتخاب بلبرینگ انتهای میله SIZJ12: چرا در برنامه‌های کاربردی بسیار عالی عمل می‌کند

مقدمه: ستون فقرات مهندسی سیستم های مفصلی

در طراحی مکانیکی، اجزای کمی به اندازه یاتاقان انتهایی میله ای ساده و در عین حال بسیار مهم هستند. را بلبرینگ SIZJ12 بیانگر تکامل دقیق مفهوم یاتاقان ساده کروی است که برای مدیریت بارهای استاتیکی بالا، سازگاری با ناهماهنگی زاویه ای و مقاومت در برابر سختی های محیط های صنعتی ساخته شده است. نام آن، SIZJ12، یک استاندارد ابعادی و رشته‌ای خاص را کدگذاری می‌کند که با رزوه‌های ماده 1/2-20 UNF همسو می‌شود و آن را به یک راه‌حل کشویی برای بسیاری از طرح‌های پیوند موجود تبدیل می‌کند و در عین حال ارتقای عملکرد را نسبت به جایگزین‌های عمومی ارائه می‌دهد.

این راهنما فراتر از مشخصات کاتالوگ حرکت می کند تا منطق مهندسی پشت انتخاب SIZJ12 را بررسی کند. ما ظرفیت بار استاتیک 28 کیلونیوتن، پیامدهای تماس کشویی فولادی روی فولاد و ملاحظات عملی که آن را از انواعی مانند SILZJ12 رزوه‌دار سمت چپ متمایز می‌کند، تجزیه و تحلیل می‌کنیم. برای مهندسان طراحی و متخصصان تعمیر و نگهداری، درک این تفاوت‌های ظریف برای بهینه‌سازی عمر سرویس و قابلیت اطمینان سیستم در کاربردهای مختلف از اتصالات تجهیزات ساختمانی تا بازوهای اتوماسیون با چرخه بالا ضروری است.

مشخصات اصلی: رمزگشایی ابعاد یاتاقان SIZJ12 و رتبه بندی بار

SIZJ12 انتهای میله ای با ابعاد متریک با اندازه رزوه امپریالیستی است، یک انتخاب طراحی ترکیبی که اغلب در ماشین آلات تولید جهانی ظاهر می شود. جدول زیر ویژگی های فیزیکی و عملکردی کلیدی آن را که اساس هر فرآیند انتخاب مهندسی را تشکیل می دهد، خلاصه می کند. این مشخصات به طور مستقیم بر مناسب بودن یاتاقان برای مسیرهای بار خاص، محدودیت های پوشش و فواصل نگهداری تأثیر می گذارد.

رتبه بار استاتیک 28 کیلونیوتن به ویژه برای برنامه های کاربردی قابل توجه است. این رقم صرفاً یک ماکزیمم نظری نیست، بلکه یک مقدار معتبر است که نشان می‌دهد بلبرینگ می‌تواند بار ثابت و غیر چرخشی را بدون تغییر شکل دائمی مسیر مسابقه یا توپ تحمل کند. در ماشین‌آلات ساختمانی، جایی که اتصالات سطل و پایه‌های تثبیت‌کننده بارهای اوج را در طول نگه‌داشتن استاتیک تجربه می‌کنند، این حاشیه به یک تمایز قابلیت اطمینان تبدیل می‌شود. کنتاکت کشویی فولاد روی فولاد، همراه با بدنه ای با پوشش فسفات و توپی با روکش کروم، تضمین می کند که SIZJ12 حتی در محیط های گرد و غباری یا با خورندگی خفیف قابل استفاده باقی می ماند، مشروط بر اینکه روانکاری منظم حفظ شود.

طراحی متمرکز بر برنامه: چرا SIZJ12 اکسل می کند

عملکرد از بلبرینگ SIZJ12 در کاربردهای سخت از ترکیبی از انتخاب مواد، تحمل‌های هندسی و ویژگی‌های ذاتی یاتاقان‌های ساده کروی ناشی می‌شود. بر خلاف یاتاقان‌های المان غلتشی که برای جلوگیری از برنل شدن نیاز به تراز دقیق دارند، حلقه داخلی کروی و توپ SIZJ12 دارای ناهماهنگی زاویه‌ای است و نیاز به سازه‌های نصب فوق‌العاده دقیق را کاهش می‌دهد. این تلرانس مونتاژ را ساده می کند و هزینه های ساخت را کاهش می دهد، که یک مزیت قابل توجه در تجهیزات تولید در مقیاس بزرگ است.

علاوه بر این، رزوه ماده 1/2-20 UNF سازگاری با طیف گسترده ای از انتهای میله های استاندارد و اتصالات تنظیم را تضمین می کند. گام خوب آن امکان تنظیم دقیق طول را فراهم می کند که در اتوماسیون و ماشین آلات بسته بندی بسیار مهم است، جایی که دقت موقعیت به طور مستقیم بر زمان چرخه و کیفیت محصول تأثیر می گذارد. در بلبرینگ برای صنعت بسته بندی در جایی که حرکت متناوب با سرعت بالا و تمیزی مورد توجه است، ساختار قوی SIZJ12 و سهولت روانکاری مجدد به حفظ زمان کارکرد و کاهش تعمیر و نگهداری برنامه ریزی نشده کمک می کند.

• ماشین آلات ساختمانی: بازوهای بیل مکانیکی، اتصالات بولدوزر، پایه های بوم جرثقیل - جایی که بارهای ضربه و گرد و غبار غالب هستند.
• صنعت بسته بندی: ماشین‌های آب‌بندی قالب، نصب‌کننده‌های کارتن، انحراف‌کننده‌های نوار نقاله - که در آن سرعت و دقت در اولویت هستند.
• تجهیزات اتوماسیون: بازوهای رباتیک، واحدهای انتخاب و جابجایی، اتصالات محرک خطی - که در آن ناهماهنگی و بارگذاری چرخه ای ذاتی هستند.

تجزیه و تحلیل مقایسه ای: SIZJ12 در مقابل نخ دست چپ SILZJ12

یک معضل رایج انتخاب شامل انتخاب بین SIZJ12 و همتای رزوه دار سمت چپ آن، SILZJ12 است. در حالی که هر دو یاتاقان دارای مشخصات حفره، قطر بیرونی، عرض و بارگذاری یکسانی هستند، جهت رزوه کاربرد آنها را در مجموعه‌های پیوندی بندکشی یا فشار کشش دیکته می‌کند. جدول زیر تفاوت های اساسی برای هدایت انتخاب را نشان می دهد.

هنگام طراحی یک پیوند با رزوه های مخالف، ترکیب SIZJ12 و SILZJ12 امکان تنظیم طول دقیق را با چرخاندن شاتون فراهم می کند. این به ویژه در سیستم های کشش ماشین آلات بسته بندی و اتصالات فرمان تجهیزات کشاورزی مفید است. انتخاب در نهایت به طرح مکانیکی و جهت گشتاور اعمال شده در طول تنظیم بستگی دارد. با این حال، هر دو یاتاقان عملکرد بار یکسانی را ارائه می دهند، و اطمینان می دهند که انعطاف پذیری طراحی به قیمت استحکام مکانیکی تمام نمی شود.

عملکرد در شرایط شدید: دمای بالا و محیط های خشن

یکی از متداول ترین سوالات در مورد SIZJ12 مربوط به مناسب بودن آن است یاتاقان انتهایی میله ای برای کاربردهای دمای بالا . در حالی که ساختار استاندارد فولاد روی فولاد مزیت آشکاری نسبت به یاتاقان های پلیمری در دماهای بالا ارائه می دهد (معمولاً تا 150 درجه سانتیگراد مداوم، با پیک تا 200 درجه سانتیگراد برای مدت زمان کوتاه)، روانکاری مناسب عامل حیاتی است. بدنه فولادی کربنی پایه و توپ فولادی سخت شده خواص مکانیکی خود را در این محدوده دما حفظ می کنند، در حالی که آسترهای PTFE شروع به تخریب می کنند.

در عمل، SIZJ12 در کوره‌های صنعتی، اتصالات کارخانه آسفالت و میله‌های کنترل پایه موتور، جایی که دمای محیط به طور معمول از 100 درجه سانتی‌گراد فراتر می‌رود، به کار گرفته شده است. کاربران گزارش می دهند که با گریس های با دمای بالا (مانند گریس های مبتنی بر پرفلوئوروپلی اتر یا هیدروکربن های مصنوعی)، یاتاقان ویژگی های سایش و ظرفیت بار خود را حفظ می کند. با این حال، روغن‌کاری مجدد معمولی غیرقابل مذاکره است، زیرا انبساط اجزای فولادی در دماهای بالا می‌تواند فاصله داخلی را کاهش دهد و در صورت ناکافی بودن روغن‌کاری منجر به افزایش اصطکاک شود.

بهترین روش های نصب و نگهداری

نصب مناسب برای تحقق پتانسیل عملکرد کامل بلبرینگ SIZJ12 اساسی است. چک لیست زیر مراحل حیاتی را برای جلوگیری از خرابی های رایج، به ویژه در محیط های با لرزش زیاد مرتبط با آن، تشریح می کند بلبرینگ انتهای میله اتوماسیون و کاربردهای تجهیزات ساختمانی

• آماده سازی تاپیک: رزوه های UNF 1/2-20 را به طور کامل تمیز کنید و در صورتی که اتصال در معرض لرزش باشد، یک قفل نخی با استحکام متوسط قرار دهید. اطمینان حاصل کنید که میله جفت دارای پخ است تا از رزوه شدن متقاطع جلوگیری شود.
• بررسی تراز: اگرچه SIZJ12 دارای ناهماهنگی 8± درجه است، در شرایط استاتیک یا دینامیکی از این زاویه تجاوز نکنید تا از بارگذاری لبه و سایش زودرس جلوگیری کنید.
• روغن کاری: قبل از نصب، یک گریس EP (فشار شدید) با کیفیت بالا را از طریق فیتینگ گریس تزریق کنید. توپ را بچرخانید تا روان کننده به طور مساوی در سطوح کشویی توزیع شود.
• کاربرد گشتاور: هنگام سفت کردن مهره مربا، بیش از حد گشتاور نکنید. از یک آچار گشتاور برای اعمال مقدار توصیه شده سازنده (معمولاً 12-15 نیوتن متر برای رزوه های 1/2-20 UNF) استفاده کنید تا از جدا شدن نخ یا اعوجاج محفظه یاتاقان جلوگیری کنید.

فواصل نگهداری باید بر اساس چرخه های وظیفه عملیاتی تنظیم شود. برای کار مداوم در محیط های گرد و غبار یا با رطوبت بالا، روغن کاری مجدد هفتگی توصیه می شود. نظارت بر حرکت بلبرینگ از نظر زبری یا افزایش بازی می تواند نشان دهنده شروع سایش باشد و امکان تعویض پیشگیرانه را قبل از وقوع یک خرابی فاجعه بار فراهم می کند.

سوالات متداول (سؤالات متداول)

نمای کلی تصویری: ساخت بلبرینگ و مسیر بار SIZJ12

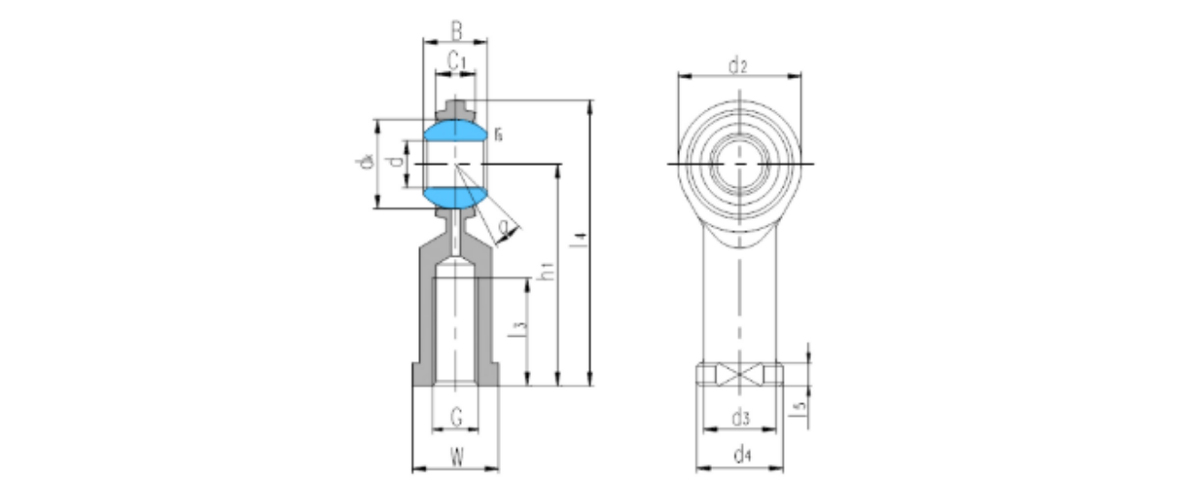

تصویر SVG زیر یک نمایش مقطعی از یاتاقان انتهایی میله SIZJ12 را ارائه می دهد که اجزای اصلی آن و مسیر انتقال بار از طریق رابط کروی را برجسته می کند. این طراحی بر ناحیه تماس مستحکم فولاد روی فولاد و پیکربندی رزوه ماده که با اتصالات استاندارد ادغام می شود، تأکید دارد.
