رولبرینگ های مخروطی متقاطع نشان دهنده پیشرفت قابل توجهی در مهندسی مکانیک است که دقت بی سابقه ای و قابلیت های حمل بار را برای کاربردهای صنعتی سخت ارائه می دهد. این اجزای پیچیده مزایای هر دو غلتک متقاطع و طرح های مخروطی را ترکیب می کنند و راه حلی را ایجاد می کنند که نیازهای پیچیده ماشین آلات مدرن را برطرف می کند.
جذابیت اساسی از بلبرینگ های غلتکی مخروطی توانایی آنها برای تحمل بارهای شعاعی و محوری ترکیبی به طور همزمان و در عین حال حفظ دقت چرخشی استثنایی نهفته است. هنگامی که این اصول با یک پیکربندی متقاطع ادغام می شوند، نتیجه یک سیستم بلبرینگ است که می تواند شرایط بار شدید را تحمل کند و در عین حال تلورانس های سخت ضروری برای کاربردهای چرخشی دقیق را حفظ کند.
صنایع مختلف از تولید نیمه هادی تا مونتاژ قطعات هوافضا به طور فزاینده ای به این یاتاقان ها برای اطمینان از کیفیت محصول و قابلیت اطمینان تجهیزات متکی هستند. مشخصات دقیق رولبرینگ های مخروطی متقاطع آنها را برای کاربردهایی ضروری می سازد که حتی ناهماهنگی میکروسکوپی می تواند کارایی عملیاتی یا کیفیت محصول را به خطر بیندازد.

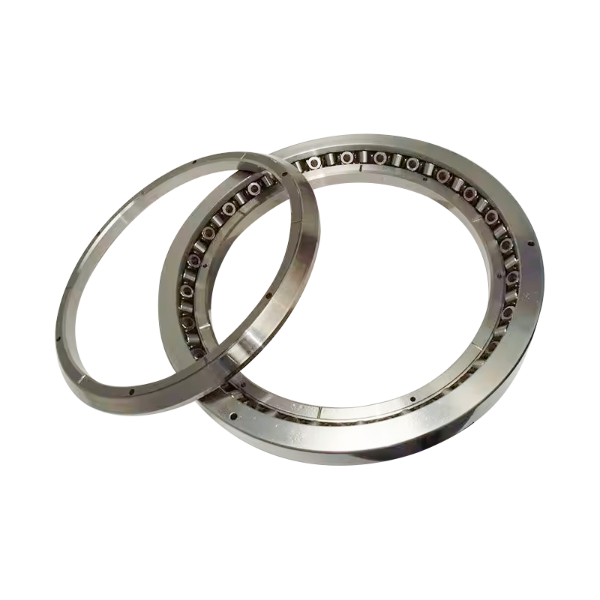

یک غلتک مخروطی متقاطع شامل چهار عنصر اصلی است که با هماهنگی هماهنگ کار می کنند: راهروی بیرونی، راهروی داخلی، غلتک های مخروطی و مجموعه قفس. هر جزء با دقت دقیق مهندسی شده است تا از توزیع بهینه بار و حداقل اصطکاک اطمینان حاصل شود.
راهرو بیرونی دارای یک سطح زاویهدار دقیق است که با زاویه مخروطی غلتکها مطابقت دارد، که معمولاً بسته به نیازهای کاربرد از 10 تا 25 درجه متغیر است. این هندسه یاتاقان را قادر می سازد تا بارهای نزدیک به محور چرخش را بپذیرد که آن را از طرح های غلتکی استوانه ای سنتی متمایز می کند.
هندسه راهرو داخلی پیکربندی مسابقه بیرونی را منعکس می کند اما اغلب در یک ساختار مسکن یکپارچه گنجانده می شود. این طراحی تعداد اجزای جداگانه ای که نیاز به تراز دارند را کاهش می دهد و در نتیجه نصب را ساده می کند و در عین حال قابلیت اطمینان سیستم را بهبود می بخشد.
غلتک های مخروطی خود نشان دهنده یک نوآوری مهم در طراحی بلبرینگ هستند. بر خلاف غلتک های استوانه ای که بار را به طور یکنواخت در طول خود توزیع می کنند، غلتک های مخروطی بار را به شیوه ای کنترل شده متمرکز می کنند که کارایی تنش تماس را به حداکثر می رساند.
زاویه مخروطی غلتک های منفرد معمولاً بین 10 تا 25 درجه است که با دقت بر اساس مشخصات بارگذاری خاص مورد انتظار در حین کار انتخاب می شود. زاویه مخروطی کمتر ظرفیت بار شعاعی بهتری را فراهم می کند، در حالی که زوایای تندتر قابلیت حمل بار محوری را افزایش می دهد.
| زاویه مخروطی | ظرفیت بار شعاعی | ظرفیت بار محوری | برنامه معمولی |
|---|---|---|---|
| 10 درجه | بسیار بالا | متوسط | پشتیبانی از دوک عمودی |
| 15 درجه | بالا | بالا | پشتیبانی بار متعادل |
| 20 درجه | متوسط | بسیار بالا | بارگذاری رانش غالب |
در یک پیکربندی مخروطی متقاطع، حلقههای بلبرینگ متعددی مرتب شدهاند که محورهای غلتکی مخروطی در یک نقطه مشترک متقابل شوند. این چیدمان هندسی چندین مزیت حیاتی را نسبت به طرحهای بلبرینگ انباشته سنتی ارائه میدهد.
را بلبرینگ XRT060-NT نشان دهنده یک استاندارد به طور گسترده پذیرفته شده در دسته یاتاقان های مخروطی متقاطع است که ترکیبی متعادل از راندمان اندازه و ظرفیت بار را ارائه می دهد. درک پارامترهای ابعادی آن برای انتخاب مناسب و ادغام در سیستم های دقیق ضروری است.
را dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
را static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
را XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
انتخاب درجه دقیق مستقیماً بر دقت چرخشی و تحملهای خروجی مجاز تأثیر میگذارد. درجه P4 معمولاً خروجی شعاعی را در 0.005 میلی متر حفظ می کند، در حالی که درجه P2 این تحمل را به تقریباً 0.002 میلی متر کاهش می دهد.
در محیط های ماشین ابزار کنترل عددی کامپیوتری، بلبرینگ غلتکی مخروطی متقاطع سیستم ها مراحل موقعیت یابی دقیق را برای دستیابی به تکرارپذیری موقعیتی ضروری برای تولید با کیفیت بالا فعال می کنند. کاربردهای میز CNC یاتاقان ها را در معرض بارهای پیچیده چند جهته از جمله توزیع وزن عمودی، نیروهای برش افقی و گشتاورهای دورانی ناشی از عدم تعادل دوک قرار می دهند.
را crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
کاربردهای ربات صنعتی یکی از پرتقاضاترین موارد استفاده از بلبرینگ در تولید مدرن است. یاتاقانهای چرخان ربات باید وزن ترکیبی مجموعههای نهایی، تعویضکنندههای ابزار و قطعات کار را تحمل کنند و در عین حال دقت موقعیتیابی زاویهای دقیق را در طول میلیونها چرخه عملیاتی حفظ کنند.
یک کاربرد چرخاننده ربات صنعتی معمولی ممکن است یک یاتاقان را در معرض بارهای شعاعی بیش از 50000 نیوتن همراه با بارهای محوری تا 30000 نیوتن قرار دهد که به طور همزمان در طول حرکت چند محوره اعمال می شود. طرحهای مخروطی متقاطع، این الگوهای بارگذاری پیچیده را به طور مؤثرتری نسبت به جایگزینهای سنتی مدیریت میکنند، که منجر به طولانیتر شدن عمر یاتاقان و بهبود تکرارپذیری موقعیت میشود.
سیستمهای تصویربرداری پزشکی مانند اسکنرهای توموگرافی کامپیوتری و تجهیزات تصویربرداری تشدید مغناطیسی از یاتاقانهای دقیقی در مکانیسمهای چرخش دروازهای خود استفاده میکنند. این برنامهها نیازمند صافی چرخشی استثنایی، حداقل تغییرات خروجی و عملکرد قابل اعتماد در فواصل زمانی طولانی بدون تعمیر و نگهداری هستند.
را stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
تجهیزات جابجایی ویفر، ماشینهای لیتوگرافی و ابزار اندازهشناسی دقیق برای ظرفیت بار لحظهای استثنایی و دقت دورانی خود به بلبرینگهای غلتکی مخروطی متقاطع متکی هستند. این کاربردها اغلب در محفظههای محیط کنترلشده کار میکنند که در آن پایداری دما حیاتی است و روشهای روانکاری سنتی ناکافی هستند.
را precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
را distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| جنبه عملکرد | عبور مخروطی | متقاطع استوانه ای |
|---|---|---|
| ظرفیت بار محوری | عالی | محدود |
| کنترل لحظه ای بار | برتر | خوب |
| ظرفیت بار شعاعی | بالا | بسیار بالا |
| محدوده دمای عملیاتی | -40 تا 120 درجه سانتیگراد | -40 تا 100 درجه سانتیگراد |
| پیچیدگی تنظیم پیش بارگذاری | متوسط | ساده |
| هزینه هر واحد | متوسط | پایین تر |
طراحی های غلتک استوانه ای بار را در طول تمام غلتک متمرکز می کند و یک تماس خطی ایجاد می کند که نیروها را به طور یکنواخت توزیع می کند. این هندسه ماکزیمم سفتی شعاعی را در واحد اندازه ارائه میکند و پیکربندیهای استوانهای را برای کاربردهایی ایدهآل میکند که بارگذاری کاملا شعاعی بر آن غالب است.
پیکربندی غلتک مخروطی الگوهای تماس نقطه ای را ایجاد می کند که بار را در انتهای غلتک متمرکز می کند، سپس این بار را از طریق هندسه مخروطی به سمت مرکز یاتاقان توزیع می کند. این آرایش برخی از ظرفیت بار شعاعی را قربانی می کند تا ویژگی های کنترل بار محوری و لحظه ای برتر را به دست آورد.
مهندسین باید پیکربندیهای مخروطی متقاطع را زمانی انتخاب کنند که برنامههای کاربردی شامل اجزای محوری قابل توجه، بارهای کنسولی یا الگوهای بارگذاری چند جهته پیچیده باشد. طرحهای استوانهای متقاطع زمانی مقرون به صرفهتر هستند که بار شعاعی غالب باشد و اجزای محوری حداقل باقی بمانند.
پیش بارگذاری نشان دهنده یک نیروی فشاری با دقت کنترل شده است که قبل از بارگذاری عملیاتی به اجزای یاتاقان اعمال می شود. این تکنیک فاصله داخلی را حذف می کند و توزیع بار قابل پیش بینی را ایجاد می کند که سفتی را افزایش می دهد، نویز را کاهش می دهد و صافی دورانی را بهبود می بخشد.
در سیستم های غلتک مخروطی متقاطع، تنظیم پیش بار به طور مستقیم بر چندین پارامتر عملکرد حیاتی از جمله سختی شعاعی، خروجی محوری، پایداری حرارتی و تولید نویز تأثیر می گذارد. دستیابی به پیش بار بهینه مستلزم متعادل کردن اهداف رقیب است: پیش بار کافی برای اطمینان از دقت و استحکام، اما نه آنقدر که عمر یاتاقان در اثر استرس داخلی بیش از حد به خطر بیفتد.
را XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
پیش بارگذاری بیش از حد باعث تسریع سایش یاتاقان از طریق خستگی مواد ناشی از استرس می شود. تجربه صنعت نشان می دهد که مقادیر پیش بارگذاری بیش از 50 درصد بار دینامیکی باید فقط در برنامه هایی اعمال شود که کاهش نویز یا افزایش سفتی کاهش عمر یاتاقان را توجیه می کند.
را bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
تجزیه و تحلیل بار باید به بارهای اوج، بارهای متوسط و الگوهای بارگذاری چرخه ای بپردازد. یک برنامه ماشین ابزار ممکن است بار شعاعی پیوسته 20000 نیوتن را با نیروهای پیک گاه به 45000 نیوتن در طول توالی کاهش سرعت تجربه کند.
انتخاب درجه دقیق به الزامات دقت چرخشی تعیین شده توسط برنامه بستگی دارد. دوک های سنگ زنی، تجهیزات تصویربرداری پزشکی و ابزارهای تولید نیمه هادی عملکرد درجه P2 را می طلبند، در حالی که ماشین آلات صنعتی استاندارد اغلب به اندازه کافی با طبقه بندی P4 عمل می کنند.
نمرات دقت بالاتر به قیمت حق بیمه می دهند اما دقت فوق العاده ای را ارائه می دهند که ممکن است برای حفظ کیفیت محصول یا عملکرد تجهیزات در کاربردهای حساس ضروری باشد.
انتخاب استراتژی پیش بارگذاری نیازمند متعادل کردن کاهش نویز، افزایش سختی و ملاحظات عمر بلبرینگ است. کاربردهایی که عملکرد صاف و دقت موقعیت را در اولویت قرار می دهند، معمولاً از استراتژی های پیش بارگذاری فنر استفاده می کنند که نیروی ثابت را در طول عمر یاتاقان حفظ می کند.
مواد بلبرینگ استاندارد برای دمای معمولی صنعتی از منفی 40 تا 100 درجه سانتیگراد به اندازه کافی عمل می کنند. کاربردهایی که به محدوده دمایی طولانی یا محیط های خورنده نیاز دارند ممکن است به انتخاب مواد ویژه از جمله اجزای سرامیکی یا فولاد ضد زنگ نیاز داشته باشند.
انتخاب نهایی یاتاقان نیاز به تجزیه و تحلیل هزینه و فایده دارد که هزینه تحمل را با فواصل خدمات مورد انتظار، الزامات تعمیر و نگهداری و ارزش کاهش ریسک مقایسه می کند. یک یاتاقان که 5 درصد از کل هزینه تجهیزات را نشان می دهد، اگر زمان خرابی را که بر عملیات تولید با ارزش بالا تأثیر می گذارد، حذف کند، ممکن است مشخصات برتر را توجیه کند.
نصب موفقیت آمیز بلبرینگ با آماده سازی دقیق سطح آغاز می شود. سطوح نصب باید برای حذف همه آلاینده ها تمیز شوند و اجزای یاتاقان باید قبل از نصب از نظر آسیب یا نقص حمل و نقل بازرسی شوند.
هنگامی که یاتاقان ها قرار گرفتند، اعمال پیش بارگیری باید با دقت با استفاده از تجهیزات کالیبره شده ادامه یابد. سیستم های پیش بارگذاری فنر باید برای ارائه نیروهای مشخص از طریق آزمایش اندازه گیری بار قبل از بهره برداری تأیید شوند.
تنظیم پیش بارگذاری مبتنی بر شیم نیاز به محاسبه دقیق ضخامت پشته شیم برای دستیابی به مقادیر پیش بارگذاری هدف دارد. هر اندازه و پیکربندی یاتاقان دارای الزامات فاصله منحصر به فرد است که باید به صورت جداگانه محاسبه شود.
تاسيسات باربري جديد از يك دوره روشن شدن تدريجي بهره مي برند كه در آن بارها قبل از رسيدن به سطوح عملياتي كامل به تدريج افزايش مي يابند. این روش به اجزای یاتاقان اجازه می دهد تا در موقعیت های بهینه قرار گیرند و هرگونه سایش اولیه را به طور مساوی در بین عناصر نورد توزیع می کند.
دوره سوزاندن معمولاً 8 تا 24 ساعت بسته به شدت استفاده ادامه می یابد. در حین پخت، اپراتورها باید دما، نویز و علائم ارتعاش یاتاقان را کنترل کنند تا مشکلات احتمالی نصب را قبل از شروع عملیات با بار کامل شناسایی کنند.
نظارت بر وضعیت منظم باعث افزایش طول عمر یاتاقان شده و از خرابی های فاجعه بار جلوگیری می کند. تجزیه و تحلیل ارتعاش، روند دما، و نظارت صوتی هشدار اولیه از تخریب بلبرینگ را ارائه می دهد.
یاتاقانهای مخروطی متقاطع از مجموعههای غلتکی مخروطی متعددی استفاده میکنند که در زوایای متقاطع چیده شدهاند تا یک مجموعه بلبرینگ یکپارچه ایجاد کنند که قادر به پذیرش بارهای قابلتوجه از هر جهت شعاعی یا محوری باشد. یاتاقانهای تماس زاویهای سنتی معمولاً از عناصر نورد توپ استفاده میکنند و میتوانند بارها را فقط در محدوده زاویهای محدود بپذیرند. طرحهای مخروطی متقاطع بارها را به طور یکنواختتر توزیع میکنند و ظرفیت بار لحظهای برتر را با فاکتورهای فرم فشردهتر فراهم میکنند.
پیش بار ناکافی اجازه می دهد تا فضای داخلی یاتاقان ها تغییر کنند که به عناصر غلتشی اجازه می دهد تا موقعیت خود را در طول تغییرات بار تغییر دهند و الگوهای ایجاد صدای کلیک یا نویز متمایز ایجاد کنند. پیش بارگذاری بهینه این فاصله را از بین می برد و در عین حال تماس کنترل شده با عنصر نورد را حفظ می کند و در نتیجه عملکرد نرم و بی صدا را به همراه دارد. با این حال، پیش بارگذاری بیش از حد، گرمای ناشی از اصطکاک ایجاد می کند و سایش یاتاقان را تسریع می کند و در نهایت با ایجاد خستگی مواد باعث افزایش نویز می شود.
طول عمر بلبرینگ به میزان قابل توجهی به بارهای کاربردی، مقدار پیش بارگذاری، دمای عملیاتی و کیفیت روغن کاری بستگی دارد. در شرایط بارگذاری متوسط با نگهداری مناسب، یاتاقان های مخروطی متقاطع معمولاً بین 50000 تا 200000 ساعت کار می کنند. برنامه های پر استرس ممکن است این فاصله را به 10000 تا 50000 ساعت کاهش دهند، در حالی که برنامه های کاربردی با مدیریت دقیق با بارگذاری سبک می توانند عمر مفید را بیش از 300000 ساعت افزایش دهند.
کاربردهای جهت گیری عمودی به استراتژی های پیش بار اصلاح شده نیاز دارند زیرا گرانش به طور مداوم بار را از طریق اجزای بلبرینگ اعمال می کند. پیش بارگذاری وزن غیرعملی می شود و طراحان معمولاً از سیستم های پیش بارگذاری فنری استفاده می کنند که بدون توجه به اثرات گرانشی نیروی ثابت را حفظ می کنند. انبساط حرارتی همچنین باید در کاربردهای عمودی مورد توجه دقیق قرار گیرد تا از بارگذاری بیش از حد یاتاقان در طول تغییرات دما جلوگیری شود.
پیش بارگذاری ناکافی منجر به فاصله زیاد داخلی می شود که منجر به تولید نویز، افزایش خروجی و کاهش سفتی می شود. پیش بارگذاری بیش از حد، خستگی عنصر غلتشی را تسریع میکند و میتواند در عرض چند ساعت پس از کار باعث پوسته شدن مسیر مسابقه شود. رویههای نصب باید همیشه دقیقاً از مشخصات سازنده پیروی کند و اندازهگیریهای تأیید باید میزان پیشبارگذاری را قبل از عملیات تجهیزات تأیید کند.
یاتاقانهای مخروطی متقاطع استاندارد بسته به ویژگیهای روانکننده، از منفی 40 تا 120 درجه سانتیگراد عملکرد قابل اعتمادی دارند. کاربردهای دمایی طولانی به مواد و روان کننده های ویژه نیاز دارند. یاتاقانهای با دمای بالا ممکن است از عناصر نورد سرامیکی همراه با روانکنندههای مصنوعی با درجهبندی ۱۵۰ تا ۲۰۰ درجه استفاده کنند. کاربردهای در دمای پایین نیاز به گریس های تخصصی دارند که جریان پذیری را در شرایط سرد شدید حفظ کنند.
پایش وضعیت بلبرینگ از تکنیکهای مکمل متعددی از جمله تجزیه و تحلیل ارتعاش برای تشخیص عیوب سطح عنصر غلتشی، پایش دما برای شناسایی افزایش اصطکاک، سنجش انتشار صوتی برای تشخیص ترکخوردگی اولیه، و آنالیز روغن در سیستمهای روغنکاری شده برای شناسایی تولید ذرات سایش استفاده میکند. ایجاد امضاهای خط پایه در طول عملیات عادی، تشخیص الگوهای تخریب ظریف قبل از قریبالوقوع شدن خرابی بلبرینگ را امکانپذیر میسازد.
ذرات آلوده کننده وارد مجموعه بلبرینگ ها به عنوان عوامل ساینده عمل می کنند که سایش سطح راهرو را تسریع کرده و عمر مفید یاتاقان را به طور چشمگیری کاهش می دهد. آزمایشات آزمایشگاهی نشان می دهد که آلودگی ذرات می تواند عمر یاتاقان را تا 50 درصد یا بیشتر کاهش دهد. آب بندی مناسب، محیط های نصب تمیز و نگهداری منظم برای جلوگیری از ورود گرد و غبار، رطوبت یا سایر آلاینده ها برای حفظ عملکرد بلبرینگ ضروری است.
انتخاب روش روغن کاری به سرعت عملیات، دما و محدودیت های محیطی بستگی دارد. روانکاری گریس سادگی را فراهم می کند و به حداقل تعمیر و نگهداری نیاز دارد، مناسب برای کاربردهای با سرعت متوسط. روانکاری روغن اتلاف حرارت عالی را برای عملیات با سرعت بالا امکان پذیر می کند و کنترل آلودگی را از طریق سیستم های فیلتراسیون تسهیل می کند. برخی از کاربردها از روانکاری هوا-روغن استفاده می کنند که بازده تحویل روغن را با حداقل مصرف سیال ترکیب می کند.
هنگامی که اجزای یاتاقان دچار پوسته پوسته شدن، ترک خوردن یا سایش شدید شوند، تعمیر نه عملی و نه مقرون به صرفه است. بلبرینگ های المنت غلتشی به عنوان سیستم های مهر و موم شده طراحی شده اند و تعویض قطعات داخلی بسیار گران است. رویه استاندارد صنعت شامل تعویض کامل بلبرینگ پس از تشخیص خرابی است. نگهداری پیشگیرانه و نظارت بر وضعیت، مقرون به صرفه ترین رویکردها برای مدیریت قابلیت اطمینان یاتاقان و جلوگیری از خرابی غیرمنتظره تجهیزات است.
