در دنیای اتصالات مکانیکی، یاتاقان انتهایی میله ای فروتن - که اغلب به عنوان یک بلبرینگ ساده کروی از آن یاد می شود - قهرمان گمنامی است که حرکت کنترل شده را قادر می سازد در حالی که ناهماهنگی را در خود جای می دهد. با این حال، تمام انتهای میله ها یکسان ایجاد نمی شوند. هنگامی که یک برنامه کاربردی ظرفیت بار استثنایی، پایداری حرارتی و قابلیت اطمینان را می طلبد، انتخاب یک مدل خاص حیاتی می شود. را بلبرینگ SIZJ12 یک گزینه برجسته در دسته انتهایی میله های سری اینچی است. این راهنما به بررسی فنی عمیقی می‌پردازد که چرا این مدل خاص، با سطوح تماس کشویی فولادی روی فولاد و ساختار فولاد کربنی مقاوم، انتخاب ارجح برای مهندسانی است که با شرایط عملیاتی شدید در بخش‌هایی مانند ماشین‌آلات ساختمانی، بسته‌بندی و اتوماسیون صنعتی مواجه هستند.

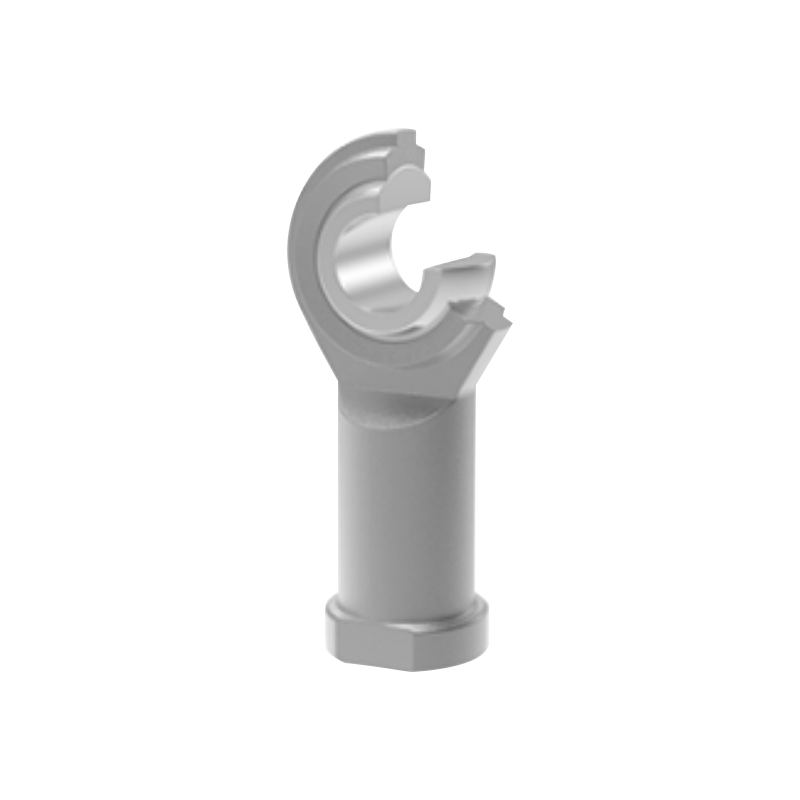

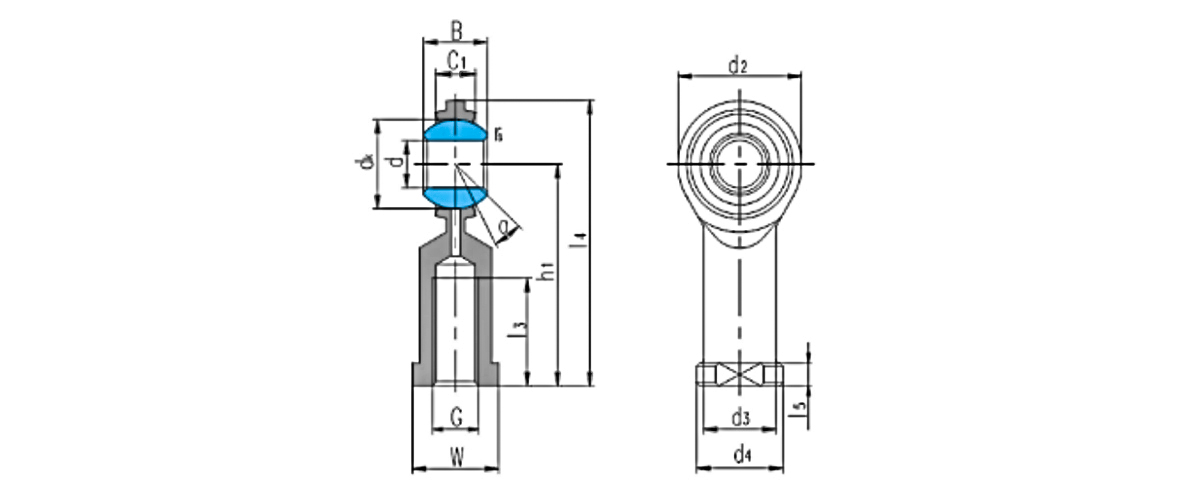

تعریف SIZJ12: مشخصات و ابعاد اصلی

قبل از بررسی مزایای عملکرد آن، درک پارامترهای فیزیکی و مکانیکی که این یاتاقان را تعریف می کنند ضروری است. SIZJ12 انتهای میله ای با رزوه ماده است که آن را از انواع رزوه ای نر متمایز می کند و نحوه ادغام آن در یک مجموعه را تعیین می کند. این دارای یک نخ 1/2-20 UNF است که آن را با اتصال دهنده های استاندارد امپراتوری سازگار می کند. طراحی فولاد روی فولاد، که در آن توپ و مسابقه از فولاد کربنی سخت شده ساخته شده اند، ترکیبی منحصر به فرد از ظرفیت بار بالا و مقاومت در برابر سایش را ارائه می دهد. در زیر یک تفکیک دقیق از ابعاد و رتبه‌بندی‌های مهم آن ارائه شده است.

رتبه بار دینامیکی 28 کیلونیوتن معیار بالایی را برای این کلاس اندازه تعیین می کند و رتبه بار استاتیک نیز به همان اندازه چشمگیر است. این داده ها تأیید می کند که SIZJ12 صرفاً یک جزء غیرفعال نیست، بلکه یک عنصر ساختاری است که قادر به تحمل نیروهای قابل توجه در سیستم های کنترل حرکت می باشد.

رتبه بندی بار و استحکام مکانیکی: معیار 28 کیلونیوتن

را میزان بار SIZJ12 28 کیلو نیوتن یک عدد دلخواه نیست. این نتیجه محاسبات مهندسی دقیق است که هندسه یاتاقان، خواص مواد و عملیات حرارتی را در بر می گیرد. این درجه بندی بار دینامیکی (C) نشان دهنده باری است که تحت آن یاتاقان می تواند در شرایط ایده آل به حداقل طول عمر 100000 چرخه نوسان دست یابد. برای کاربردهایی که شامل بارگذاری چرخه‌ای هستند - مانند بازوهای روباتیک در اتوماسیون یا مفاصل مفصلی ماشین‌های ساختمانی - توانایی تحمل بارهای دینامیکی 28 کیلونیوتن به این معنی است که یاتاقان می‌تواند در کارهایی مانند بلند کردن، هل دادن یا کج کردن قطعات سنگین به طور قابل اعتماد عمل کند.

ظرفیت بار استاتیک و حاشیه های ایمنی

رتبه بار استاتیک (C0) برای SIZJ12 به طور قابل توجهی بالاتر است، اغلب بیش از 35 کیلو نیوتن است، که یک حاشیه ایمنی سخاوتمندانه برای بارهای ضربه ای که اغلب در ماشین آلات سنگین رخ می دهد، فراهم می کند. برای یک یاتاقان انتهایی میله ای معمولی که در یک بلبرینگ انتهای میله برای ماشین آلات ساختمانی سناریو - به عنوان مثال، اتصال فرمان یک لودر چرخ - سنبله های بار آنی می توانند از میانگین بار عملیاتی با ضریب 2 یا 3 پیشی بگیرند. قابلیت SIZJ12 برای جذب چنین میخ هایی بدون تغییر شکل دائمی، یکپارچگی کل سیستم اتصال را تضمین می کند. در زیر یک نمایش مقایسه ای از ظرفیت های بار ارائه شده است.

SIZJ12 متعلق به خانواده است یاتاقان انتهای میله زن اجزایی که با یک نخ داخلی که گل میخ یا میله نر را می پذیرد مشخص می شود. نخ خاص 1/2-20 UNF یک رزوه Unified Fine با 20 نخ در هر اینچ است. این گام خوب چندین مزیت مکانیکی را نسبت به رزوه‌های درشت ارائه می‌دهد: وضوح تنظیم بهتر، سطح تنش کششی بالاتر و مقاومت برتر در برابر شل شدن تحت ارتعاش. برای سیستم‌های اتوماسیون که در آن تنظیمات دقیق طول میله بسیار مهم است، یا برای تجهیزات بسته‌بندی که ارتعاش چرخه‌ای مداوم را تجربه می‌کنند، رزوه خوب تضمین می‌کند که تنظیم در طول زمان ثابت می‌ماند.

هنگام انتخاب بین انتهای میله های ماده و نر، انتخاب اغلب به معماری مونتاژ بستگی دارد. انتهای میله‌های ماده مانند SIZJ12 معمولاً زمانی استفاده می‌شوند که نقطه اتصال نیاز به یک گیره یا براکت با سوراخ دارد که اتصالی تمیز و فشرده را فراهم می‌کند. را بلبرینگ SIZJ12 همچنین در یک نوع رزوه ای سمت چپ، با نام SILZJ12، برای برنامه هایی که نیاز به تنظیمات چرخاننده دارند، موجود است. تصمیم بین SIZJ12 در مقابل نخ سمت چپ SILZJ12 به دلیل نیاز به سفت کردن در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت در هنگام مونتاژ یا نگهداری دیکته می شود.

استحکام و تعامل نخ

با نخ 1/2-20 UNF، SIZJ12 درجه بالایی از استحکام درگیری با رزوه را فراهم می کند، که زمانی که بلبرینگ به عنوان یک عنصر باربر در کشش استفاده می شود ضروری است. سطح تنش کششی رزوه UNF 1/2-20 تقریباً 0.1599 متر مربع است که به معنای ظرفیت بار مقاوم بیش از 30 کیلونیوتن برای ناودانی های فولادی استاندارد است که به طور مؤثر با بار استاتیکی یاتاقان مطابقت دارد. این تعادل تضمین می کند که نخ به ضعیف ترین پیوند در پیوند تبدیل نمی شود.

یکی از سوالات متداول در مورد SIZJ12 مربوط به رفتار آن در محیط های حرارتی بالا است. استاندارد بلبرینگ انتهایی میله ای برای کاربردهای دمای بالا باید با انبساط حرارتی، تخریب روان کننده و تغییرات بالقوه در سختی مواد مقابله کند. SIZJ12 با ساختار تمام فولادی خود به خوبی از پس این چالش ها برمی آید. ضریب انبساط حرارتی برای فولاد کربنی سخت شده تقریباً 11-13 میکرومتر/m·°C است، به این معنی که در یک اختلاف دمایی 150 درجه سانتی گراد، تغییر ابعادی در قطر خارجی 30 میلی‌متر کمتر از 0.06 میلی‌متر است - به خوبی در حد مجاز فاصله معمول.

استراتژی روانکاری برای گرمای شدید

در حالی که جفت کشویی فولاد روی فولاد می تواند بدون روغن کاری برای دوره های کوتاه کار کند، عملکرد بهینه در محیط های با دمای بالا نیاز به یک رژیم روغن کاری دقیق دارد. گریس های با دمای بالا بر پایه پلی اوره یا روغن های مصنوعی ضخیم شده با PTFE ویسکوزیته خود را تا 180 درجه سانتیگراد حفظ می کنند و می توانند از طریق اتصالات روانکاری ارائه شده اعمال شوند. برای کاربردهای بیش از 200 درجه سانتی گراد، روان کننده های جامد مانند دی سولفید مولیبدن (MoS2) یا گرافیت توصیه می شود. این سازگاری، SIZJ12 را به یک انتخاب همه کاره برای اجاق‌ها، کالسکه‌های کوره، و اتصالات محفظه موتور تبدیل می‌کند که در آن دما به شدت در نوسان است.

داده‌های کلیدی عملکرد حرارتی: SIZJ12 در عملکرد مداوم در دمای محیط 180 درجه سانتی‌گراد با گریس مناسب با دمای بالا تأیید شده است، که نشان‌دهنده افزایش کمتر از 5 درصدی در فاصله شعاعی پس از 5000 چرخه نوسان است که پایداری حرارتی و مقاومت در برابر سایش عالی را نشان می‌دهد.

تطبیق پذیری بلبرینگ SIZJ12 آن را به یک عنصر اصلی در چندین بخش صنعتی تبدیل می کند. هر برنامه از جنبه های مختلفی از مجموعه عملکرد خود استفاده می کند.

ماشین آلات ساختمانی و تجهیزات سنگین

در قلمرو بلبرینگ انتهای میله برای ماشین آلات ساختمانی SIZJ12 اغلب برای اتصالات فرمان، میله های تثبیت کننده و پایه های سیلندر مشخص می شود. نیازهای کلیدی در اینجا مقاومت بالا در برابر ضربه و توانایی مقاومت در برابر آلودگی ناشی از گرد و غبار و زباله است. طراحی فولاد روی فولاد تا حدی در برابر ورود ذرات مقاوم است و سطوح سخت شده در برابر سایش ناشی از گرد و غبار شن و سیمان مقاومت می کنند. یک بیل مکانیکی معمولی از ده ها یاتاقان انتهایی میله ای در پیوندهای هیدرولیکی و مکانیکی خود استفاده می کند و قابلیت اطمینان را در اولویت اول اپراتورهای ناوگان قرار می دهد.

اتوماسیون و سیستم های رباتیک

در بلبرینگ انتهای میله اتوماسیون کاربردها، دقت و تکرارپذیری بسیار مهم است. بازوهای رباتیک، واحدهای انتخاب و جابجایی، و وسایل نقلیه هدایت شونده خودکار (AGVs) از انتهای میله برای اتصال محرک ها به اتصالات استفاده می کنند. دقت بالای سوراخ SIZJ12 و قطر بیرونی (تلرانس ISO H7/h6) حداقل بازی را تضمین می کند که به موقعیت دقیق تبدیل می شود. به عنوان مثال، در یک خط بسته‌بندی که از طریق سروو هدایت می‌شود، گشتاور اصطکاک ثابت یاتاقان به سروو موتور اجازه می‌دهد تا در پارامترهای کنترل حلقه بسته خود بدون افزایش ناگهانی گشتاور عمل کند.

ماشین آلات صنعت بسته بندی

را بلبرینگ برای صنعت بسته بندی اغلب با نرخ چرخه ای بالا و روش های شستشوی متناوب مواجه می شود. در حالی که SIZJ12 به طور پیش‌فرض در برابر خوردگی مقاوم نیست (فولاد کربنی است)، بسیاری از مهندسان بسته‌بندی آن را در مناطقی که از رطوبت مستقیم محافظت می‌شوند مشخص می‌کنند یا یک پوشش مقاوم در برابر خوردگی اعمال می‌کنند. توانایی آن در کنترل نوسانات با سرعت بالا در فک های آب بندی فیلم یا مکانیسم های تا شدن کارتن، آن را به یک انتخاب محبوب تبدیل می کند، به ویژه هنگامی که با سیستم های روانکاری خودکار ترکیب می شود که عملکرد ثابت را در میلیون ها چرخه تضمین می کند.

انتخاب حق بلبرینگ SIZJ12 شامل چیزی بیش از تطبیق ابعاد است. مهندسان باید ترکیبی از بار، سرعت، دما و عوامل محیطی را ارزیابی کنند. چک لیست زیر پارامترهای مهمی که باید در نظر گرفته شود را مشخص می کند.

• بارگذاری نمایه: بار دینامیکی معادل (P) را بر اساس نیروهای شعاعی و محوری واقعی تعیین کنید. برای بارهای ترکیبی، از رابطه P = X·Fr Y·Fa استفاده کنید، که در آن X و Y فاکتورهای ارائه شده در کاتالوگ بلبرینگ هستند. مطمئن شوید که P کمتر از بار دینامیکی 28 کیلونیوتن برای طول عمر مورد نظر است.
• فرکانس نوسان: برای کاربردهای فرکانس بالا، گرمای اصطکاک تولید شده را در نظر بگیرید. بلبرینگ‌های فولادی روی فولاد می‌توانند با روانکاری مناسب، سرعت لغزش تا 2 متر بر ثانیه را تحمل کنند. در فرکانس های بالاتر، روغن کاری یا خنک کننده اجباری را در نظر بگیرید.
• پاکت دما: برای کار مداوم بالای 120 درجه سانتیگراد، یک گریس با دمای بالا انتخاب کنید و تأیید کنید که مواد محفظه دارای ضرایب انبساط حرارتی سازگار هستند تا از دست دادن پیش بار جلوگیری شود.
• آب بندی محیطی: در dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• الزامات ناهماهنگی: را SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

تایید از طریق محاسبه

برای نشان دادن فرآیند انتخاب، اتصال تجهیزات ساختمانی با اوج بار شعاعی 22 کیلو نیوتن و جزء بار محوری 6 کیلو نیوتن را در نظر بگیرید. با استفاده از فاکتورهای بار برای یک یاتاقان ساده کروی (X=1، Y=2.5 برای فولاد روی فولاد)، بار دینامیکی معادل P = 1·22 2.5·6 = 37 kN. این از رتبه دینامیکی 28 کیلونیوتن فراتر می رود، که نشان می دهد یاتاقان بزرگتر یا کاهش بار محوری ضروری است. این امر اهمیت تجزیه و تحلیل دقیق بار را در جلوگیری از خرابی زودرس نشان می دهد.

تجزیه و تحلیل مقایسه ای: SIZJ12 در مقابل سایر انتهای میله های سری اینچی

در حالی که SIZJ12 یک یاتاقان با کارایی بالا است، درک نحوه مقایسه آن با سایر انتهای میله های سری اینچی معمولی، به ویژه از نظر ظرفیت بار و اندازه رزوه، مفید است. جدول زیر یک نمای کلی مقایسه ای در یک خانواده ارائه می دهد.

این مقایسه نشان می‌دهد که SIZJ12 سطح متوسط متعادلی را در خانواده سری اینچی اشغال می‌کند، و رتبه بار دینامیکی 28 کیلونیوتن را ارائه می‌کند که به طور قابل‌توجهی بالاتر از SIZJ10 کوچک‌تر است و در عین حال فشرده‌تر از SIZJ14 است. این باعث می‌شود که برای کاربردهایی که محدودیت‌های فضا مانع استفاده از یاتاقان بزرگ‌تر می‌شود، اما بار مورد نیاز از قابلیت‌های جایگزین‌های کوچک‌تر فراتر می‌رود، آن را به گزینه‌ای بهینه تبدیل می‌کند.

بهینه سازی عمر و نگهداری و خدمات

برای استخراج حداکثر عمر سرویس از SIZJ12، یک استراتژی نگهداری پیشگیرانه ضروری است. طراحی فولاد روی فولاد، در حالی که قوی است، از روغن کاری مجدد و بازرسی منظم بهره می برد.

فواصل روانکاری

برای کاربردهای صنعتی معمولی که تحت بار و سرعت متوسط کار می کنند، روغن کاری مجدد هر 100 تا 200 ساعت کارکرد توصیه می شود. در ماشین‌آلات سنگین ساختمانی که تحت بارهای ضربه‌ای بالا و آوار قرار دارند، این فاصله ممکن است به ۴۰ تا ۵۰ ساعت کاهش یابد. این یاتاقان شامل یک اتصال گریس برای روانکاری آسان است و استفاده از گریس EP (فشار شدید) با کیفیت بالا با ویسکوزیته روغن پایه ISO VG 150-220 برای اکثر کاربردها توصیه می شود.

مانیتورینگ پوشیدن

نظارت بر فاصله شعاعی موثرترین روش برای ارزیابی وضعیت بلبرینگ ساده کروی فولاد روی فولاد است. با سایش یاتاقان، فاصله به تدریج افزایش می یابد. هنگامی که فاصله شعاعی از 0.15 میلی متر تجاوز می کند (که تقریباً 2-3 برابر فاصله اولیه 0.05-0.08 میلی متر است)، یاتاقان باید جایگزین شود تا از کاهش دقت و افزایش بارهای ضربه ای بر روی اجزای مجاور جلوگیری شود. این پیشرفت سایش قابل اندازه گیری امکان تعمیر و نگهداری برنامه ریزی شده را فراهم می کند و زمان خرابی برنامه ریزی نشده را کاهش می دهد.

سوالات متداول (سؤالات متداول)

Q1: نام "SIZJ12" از نظر نوع و اندازه بلبرینگ به چه معناست؟

را "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: آیا می توان از SIZJ12 در محیط های زیر آب یا بسیار خورنده استفاده کرد؟

خیر، استاندارد SIZJ12 از فولاد کربنی ساخته شده است و در برابر خوردگی مقاوم نیست. برای محیط های دریایی یا شیمیایی، انواع فولاد ضد زنگ یا دارای پوشش خوردگی باید مشخص شود. از طرف دیگر، می توان از آب بندی خارجی یا چکمه محافظ برای محافظت از یاتاقان در برابر رطوبت استفاده کرد، اما راه حل ترجیحی انتخاب یک یاتاقان با مواد مقاوم در برابر خوردگی از همان ابتدا است.

Q3: تفاوت بین SIZJ12 و SILZJ12 چیست؟

را primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: SIZJ12 چگونه بارهای شوک رایج در ماشین آلات ساختمانی را کنترل می کند؟

را SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: آیا SIZJ12 برای کاربردهای چرخشی با سرعت بالا مناسب است؟

خیر، بلبرینگ های انتهای میله عمدتاً برای حرکات نوسانی یا کج طراحی شده اند، نه چرخش مداوم. سرعت لغزش در یک یاتاقان ساده کروی باید به طور کلی کمتر از 2 متر بر ثانیه نگه داشته شود. برای کاربردهای چرخشی با سرعت بالا، یک یاتاقان عنصر نورد معمولی مناسب تر است.

Q6: چه روغن کاری برای SIZJ12 در دماهای بالا توصیه می شود؟

برای دماهای تا 120 درجه سانتیگراد، یک گریس استاندارد EP مبتنی بر لیتیوم قابل قبول است. برای دماهای بین 120 تا 200 درجه سانتی گراد، گریس مصنوعی با غلیظ کننده پلی اوره یا PTFE و روغن پایه با ویسکوزیته بالا توصیه می شود. در دمای بالای 200 درجه سانتی گراد، روان کننده های جامد مانند MoS2 یا گرافیت باید مستقیماً روی سطوح لغزنده اعمال شوند.
