بلبرینگ 3200 A-2ZTN9/MT33 چه چیزی ارائه می دهد: مشخصات، بارها و محدودیت های سرعت

ابعاد اصلی و مشخصات کلیدی

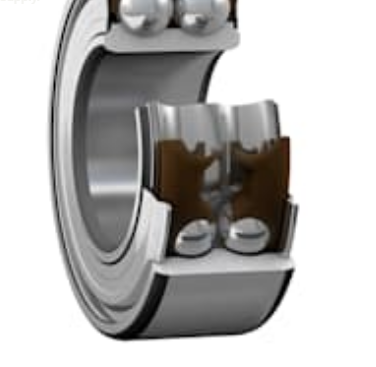

هر طراحی با هندسه شروع می شود. 3200 A-2ZTN9/MT33 دو مسیر بار را در یک واحد بسته بندی می کند. طرح آن معادل یک جفت بلبرینگ تماس زاویه ای تک ردیفی است که پشت به پشت در یک پیکربندی O-type چیده شده اند، اما به فضای محوری به میزان قابل توجهی نیاز دارد. جدول زیر داده های ابعاد اصلی را که مهندسان ابتدا بررسی می کنند، فهرست می کند.

خواندن سوراخ، قطر خارجی و عرض

سوراخ 10 میلی‌متری و قطر خارجی 30 میلی‌متر، پوشش فشرده‌ای را تعریف می‌کند که مناسب گیربکس‌های کوچک، شفت‌های پمپ و محفظه‌های انتهایی موتور است. عرض 14 میلی متر چیزی است که جفت پشت به پشت را کارآمد می کند. یک طراح ظرفیت محوری دو یاتاقان را در ردپایی فقط کمی بیشتر از یک واحد ردیفی بدست می آورد. با جرم تقریبی 0.051 کیلوگرم، یاتاقان اینرسی چرخشی کمی اضافه می‌کند، که در مواقعی که شفت مکرر شتاب می‌گیرد و سرعت آن کاهش می‌یابد اهمیت دارد.

فیله و فاصله نقطه فشار

دو مقدار در جدول به راحتی قابل چشم پوشی است. حداقل ابعاد فیله 0.6 میلی متری به ماشینکار می گوید که شفت و گوشه های شانه محفظه چقدر می تواند تیز باشد. یک گوشه سفت تر از این مقدار، حلقه یاتاقان را به طور کامل روی شانه قرار نمی دهد، که منجر به ناهماهنگی و فرسودگی می شود. فاصله نقطه فشار 16 میلی متر جایی است که بار به طور موثر در امتداد محور عمل می کند. هنگام محاسبه بارهای لحظه ای روی شفت از آن استفاده کنید، زیرا بازوی اهرمی بین یاتاقان و نیروی اعمال شده را تعیین می کند.

رتبه بندی بار و محدودیت های سرعت

داده های بار و سرعت تعیین می کنند که آیا یک یاتاقان در چرخه کاری خود زنده می ماند یا خیر. رتبه‌بندی‌های منتشر شده در کارت‌های زیر خلاصه می‌شوند و به دنبال آن جدولی توضیح می‌دهد که هر رتبه در عمل به چه معناست.

ظرفیت استاتیک در مقابل ظرفیت دینامیکی

رتبه دینامیکی بر چرخش پیوسته حاکم است، در حالی که رتبه استاتیک از یاتاقان در هنگام ضربه های راه اندازی، ضربه های حمل و نقل یا توقف ماشین تحت بار محافظت می کند. یک سیستم با بارگذاری شوک مکرر باید ابتدا در برابر مقدار استاتیک بررسی شود، زیرا فرورفتگی دائمی در مسیرهای مسابقه برگشت ناپذیر است. حد خستگی یک مرجع مفید برای مراحل بار سبک است، جایی که انتظار می رود یاتاقان برای مدت طولانی بدون ایجاد خستگی سطح کار کند.

رتبه بندی سرعت در عمل

مقادیر سرعت باید همراه با طرح مهر و موم و قفس خوانده شود. سرعت محدود 24000 دور در دقیقه قابل دستیابی است زیرا یاتاقان از سپرهای غیر تماسی و یک قفس سبک پلی آمید استفاده می کند که هم اصطکاک و هم گرما را کاهش می دهد. سرعت کار را به راحتی کمتر از حد مجاز نگه دارید، به خصوص در دمای بالای محیط، زیرا گرمای تولید شده در سرعت، عمر گریس را کوتاه می کند و سایش آب بندی را افزایش می دهد.

رمزگشایی کد پسوند

نام 3200 A-2ZTN9/MT33 شرح فشرده ای از پیکربندی طراحی است. هر عنصر پسوند چیز خاصی را در مورد نحوه رفتار بلبرینگ به شما می گوید، به همین دلیل است که خواندن کد به درستی از اشتباهات پرهزینه سفارش جلوگیری می کند.

دو نام سپر مشابه به نظر می رسند و اغلب اشتباه گرفته می شوند. یک محافظ بدون تماس فاصله کمی ایجاد می کند، بنابراین تقریباً هیچ اصطکاک اضافه نمی کند اما محافظت محدودی در برابر گرد و غبار ریز ارائه می دهد. مهر و موم تماسی محافظت بهتری می دهد اما در سرعت گرمای بیشتری تولید می کند. از آنجایی که پسوند 2Z طراحی غیر تماسی را نشان می‌دهد، بلبرینگ برای محیط‌های تمیز و بسته که سرعت در آن اولویت اصلی است مناسب‌تر است.

مزایای ساختاری در ماشین های واقعی

هندسه پشت به پشت

چیدمان پشت به پشت مزیت اصلی طراحی دو ردیفه است. دو ردیف توپ یک مجموعه حلقه مشترک دارند، بنابراین این جفت بارهای شعاعی و بارهای محوری را در هر دو جهت کنترل می کند در حالی که محور را در مرکز نگه می دارد. این مقاومت لنگر کج در جاهایی که شفت باید سفت بماند، مانند موقعیت مش بندی چرخ دنده یا پروانه پمپ که نیروی رانش ناهموار را می بیند، ارزشمند است.

در مقایسه با نصب دو بلبرینگ تک ردیفی جداگانه، واحد یکپارچه پیچیدگی ماشینکاری را کاهش می دهد. سوراخ محفظه و شانه فقط به یک صندلی دقیق نیاز دارند و رابطه پیش بارگذاری بین دو ردیف در طول ساخت به جای مونتاژکننده تنظیم می شود.

قابلیت سرعت بالا

سرعت بالا به تولید گرما، رفتار روان کننده و پایداری قفس بستگی دارد. ترکیبی از سپرهای غیر تماسی و قفس پلی آمید اصطکاک را کم نگه می دارد و شارژ گریس ثابت از تلفات ناشی از پر شدن بیش از حد جلوگیری می کند. بنابراین طراحان می‌توانند شفت‌هایی را که بسیار بالاتر از سرعت‌های معمولی کار می‌کنند، هدف قرار دهند، مشروط بر اینکه محفظه گرما را از بین ببرد و سرعت عملیاتی در محدوده نامی باقی بماند.

طراحی از پیش روغن کاری شده

بلبرینگ با گریس MT33 از قبل در جای خود ارسال می شود. این کار نصب را ساده می کند زیرا نیازی به مرحله روانکاری اضافی در خط مونتاژ نیست و منبع معمول آلودگی را از بین می برد. برای کاربردهای آب بندی شده برای مادام العمر، فقدان پورت روغنکاری مجدد تعداد مسیرهای نشت احتمالی در دستگاه را کاهش می دهد.

حوزه های کاربردی

یاتاقان برای ماشین هایی مناسب است که باید بارهای شعاعی و محوری را با هم در داخل یک بخش چرخشی فشرده تحمل کنند. رایج ترین حوزه های کاربردی عبارتند از:

• پمپ ها: پمپ های صنعتی و پمپ های آب که در آن ها رانش از پروانه باید کنترل شود.
• گیربکس ها: گیربکس ها و کاهنده هایی که سفتی شفت بر کیفیت مش دنده تأثیر می گذارد.
• موتورهای الکتریکی: موتورها و ژنراتورهایی که با سرعت بالا کار می کنند و به موقعیت محور پایدار نیاز دارند.
• ماشین آلات صنعتی: مجموعه های چرخشی فشرده که بارهای ترکیبی را در فضاهای تنگ حمل می کنند.

وقتی گزینه های تامین کننده را جستجو می کنید، الف بلبرینگ 3200 a-2ztn9/mt33 را می توان در کنار ابعاد و کد پسوند آن مشخص کرد، که از اشتباه گرفتن با انواعی که مهر و موم یا قفس متفاوتی دارند جلوگیری می کند.

راهنمای انتخاب

از ترتیب زیر برای تصمیم گیری در مورد اینکه آیا این بلبرینگ با برنامه شما مطابقت دارد یا خیر استفاده کنید. هر مرحله از داده‌های مورد بحث در بالا استفاده می‌کند، بنابراین تصمیم قابل ردیابی باقی می‌ماند.

1. جهت بار را تعریف کنید. بارهای شعاعی و محوری را به طور جداگانه اندازه گیری کنید، از جمله بارهای ضربه ای و برگشت های بار. اگر رانش در هر دو جهت عمل کند، طرح دو ردیفه کاندیدای قوی است.
2. سرعت را در برابر حد مجاز بررسی کنید. سرعت عملکرد را با سرعت محدود 24000 دور در دقیقه مقایسه کنید و یک حاشیه برای افزایش دما و افزایش سرعت حفظ کنید.
3. مهر و موم و گریس را تایید کنید. هنگامی که محیط تمیز است و دما در محدوده اعلام شده باقی می ماند از محافظ غیر تماسی 2Z و گریس MT33 استفاده کنید.
4. هندسه شانه را بررسی کنید. بررسی کنید که شعاع شانه شفت و محفظه حداقل 0.6 میلی متر باشد و فاصله نقطه فشار 16 میلی متر با تحلیل لحظه ای مطابقت داشته باشد.
5. ظرفیت استاتیک را بررسی کنید. اطمینان حاصل کنید که رتبه استاتیک 4.3 کیلونیوتن، بدترین حالت ضربه یا بار سکون را پوشش می دهد.

اگر محیط حاوی گرد و غبار ساینده یا آب شستشو است، نوع آب بندی متفاوتی را در نظر بگیرید. سپر بدون تماس برای ماشین های بسته طراحی شده است تا محیط های باز یا خشن.

نصب، روانکاری و برنامه ریزی چرخه عمر

نصب صحیح از عملکرد رتبه بندی شده محافظت می کند. شفت و محفظه را تمیز کنید، ابعاد را در برابر مقادیر منتشر شده بررسی کنید و حلقه ها را به طور یکنواخت فشار دهید تا در هنگام نشستن بار از توپ ها عبور نکند. از برخورد مستقیم به مهر و موم ها خودداری کنید، زیرا حتی تغییر شکل کوچک محافظ فولادی می تواند تماسی ایجاد کند که با سرعت گرما ایجاد می کند.

از آنجایی که یاتاقان از قبل روغن کاری شده است، برنامه نگهداری بر روی دما و لرزش به جای گریس کاری معمولی تمرکز دارد. دمای محفظه را در حین راه اندازی پیگیری کنید و سطوح ارتعاش را در شروع سرویس ثبت کنید. افزایش تدریجی هر یک از این دو مقدار معمولاً نشان دهنده سایش یا ناهماهنگی زودهنگام است که امکان اقدام اصلاحی قبل از شکست را فراهم می کند. هنگامی که دستگاه در یک محیط پایدار و تمیز کار می کند، گریس از پیش پر شده می تواند فواصل سرویس طولانی را بدون روغن کاری اضافی پشتیبانی کند.
