بلبرینگ تماس زاویه ای 7200 BECBP

بلبرینگ‌های تماس زاویه‌های (ACBB) دارای مسیرهای رینگ داخلی و خارجی هستند که نسبت به یکدیگر در جهت منطقه بلبرینگ جابجا شده‌اند. این معناست که این یاتاقان برای تحمل بارهای ترکیبی طراحی شده است که شامل بارهای شعاعی و بارهای محوری است.

Contact Us تماس با ما
قبلی:بلبرینگ زاویه ای دو ردیفه 3200 A-2ZTN9/MT33 بعدی:بلبرینگ نقطه ای چهار نقطه ای
  • توضیحات
  • مشخصات
  • تماس با ما

ویژگی ها و مزایا کلیدی
مجتمع بار بالا و صلبیت: با توجه به طراحی آنها، که امکان ادغام عناصر غلتشی (توپ) بیشتر را نسبت به بلبرینگ های شیار فراهم می کند، آنها دارای ظرفیت حمل بار بالاتر و استحکام بهتر برای همان اندازه هستند.

محل اقامت بار ترکیبی: آنها می توانند به طور همزمان بارهای شعاعی و بارهای محوری یک طرفه را در خود جای دهند. اندازه زاویه امکان تغییر در نسبت موقعیت بار شعاعی به تنظیم موقعیت را فراهم می کند.

مناسب برای سرعت بالا و دقت بالا: این یاتاقان‌ها برای کاربردهایی که شامل سرعت‌های چرخشی بالا و موقعیت‌یابی با دقت بالا هستند، به‌ویژه در زمینه‌هایی مانند دوک‌های ماشین‌های ابزار مناسب هستند.

نصب نصب پذیر: آنها را می توان به صورت جداگانه (تک) یا به صورت جفت (مانند ترتیبات پشت به پشت، رو در رو یا پشت سر هم) برای تحمل بارهای اجتماعی دو طرفه و دستیابی به سفتی بالاتر نصب کرد. مراحل نصب و تنظیم ساده است.

عملیات عملیاتی خوب: ویژگی های شتاب و کاهش سرعت آنها را نشان می دهد که امکان شروع و توقف سریع را فراهم می کند.

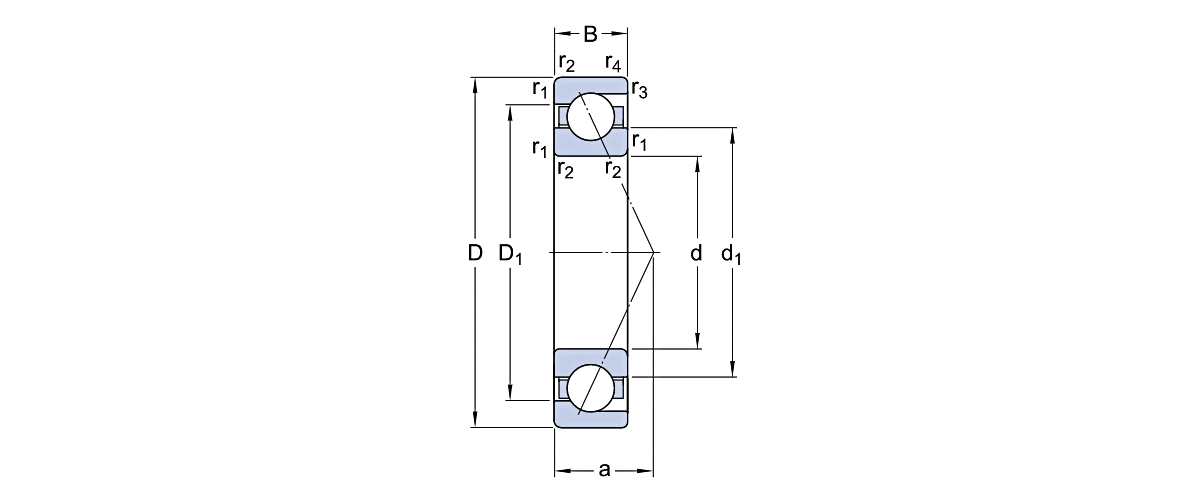

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
10 30 9 6.318 3.015 27000 27000 0.036 بلبرینگ 7200 BECBP
10 30 9 6.318 3.015 27000 27000 0.03 بلبرینگ 7200 BEP
12 32 10 6.849 3.42 25200 23400 0.036 بلبرینگ 7201 BECBP
12 32 10 6.849 3.42 25200 23400 0.036 بلبرینگ 7201 BEGAP
12 32 10 6.849 3.42 25200 23400 0.036 بلبرینگ 7201 BEP
12 37 12 9.54 4.5 23400 18000 0.06 بلبرینگ 7301 BE-2RZP
12 37 12 9.54 4.5 23400 21600 0.06 بلبرینگ 7301 BEP
15 35 11 7.488 3.96 21600 18000 0.045 بلبرینگ 7202 BE-2RZP
15 35 11 7.488 3.96 21600 21600 0.045 بلبرینگ 7202 BEP
15 35 11 7.92 4.185 21600 23400 0.045 بلبرینگ 7202 BECBP
15 35 11 7.92 4.185 21600 23400 0.045 بلبرینگ 7202 BEGAP
15 35 11 7.92 4.185 21600 23400 0.045 بلبرینگ 7202 BEGBP
15 35 11 9.18 4.68 23400 36000 0.045 بلبرینگ 7202 ACCBM
15 42 13 11.7 6.03 19800 15300 0.082 بلبرینگ 7302 BE-2RZP
15 42 13 11.7 6.03 19800 18000 0.08 بلبرینگ 7302 BECBP
15 42 13 11.7 6.03 19800 18000 0.08 بلبرینگ 7302 BEP
17 40 12 9.36 4.95 18000 18000 0.065 بلبرینگ 7203 BEY
17 40 12 9.36 4.95 19800 15300 0.063 بلبرینگ 7203 BE-2RZP
17 40 12 9.36 4.95 19800 18000 0.065 بلبرینگ 7203 BEP
17 40 12 9.9 5.265 19800 19800 0.065 بلبرینگ 7203 BECBP
17 40 12 9.9 5.265 19800 19800 0.065 بلبرینگ 7203 BEGAP
17 40 12 9.9 5.265 19800 25200 0.065 بلبرینگ 7203 BECBM
17 40 12 11.25 6.03 21600 30600 0.065 بلبرینگ 7203 ACCBM
17 47 14 14.31 7.47 18000 13500 0.1 بلبرینگ 7303 BE-2RZP
17 47 14 14.31 7.47 18000 17100 0.11 بلبرینگ 7303 BECBP
17 47 14 14.31 7.47 18000 17100 0.11 بلبرینگ 7303 BEGAP
17 47 14 14.31 7.47 18000 17100 0.11 بلبرینگ 7303 BEP
20 47 14 11.97 6.885 17100 12600 0.15 بلبرینگ 7204 BE-2RZP
20 47 14 11.97 6.885 17100 16200 0.11 بلبرینگ 7204 BEP

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BECBJ
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BECBP
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BECBPH
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BECBY
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BEGAP
20 47 14 12.87 7.335 17100 17100 0.11 بلبرینگ 7204 BEGBP
20 47 14 12.87 7.335 17100 21600 0.11 بلبرینگ 7204 BECBM
20 47 14 14.4 8.37 18000 27000 0.11 بلبرینگ 7204 ACCBM
20 52 15 15.66 8.55 15300 11700 0.14 بلبرینگ 7304 BE-2RZP
20 52 15 15.66 8.55 15300 14400 0.14 بلبرینگ 7304 BEP
20 52 15 17.1 9 15300 16200 0.14 بلبرینگ 7304 BECBP
20 52 15 17.1 9 15300 16200 0.14 بلبرینگ 7304 BECBPH
20 52 15 17.1 9 15300 16200 0.14 بلبرینگ 7304 BEGAP
20 52 15 17.1 9 15300 16200 0.14 بلبرینگ 7304 BEGBP
20 52 15 17.1 9 15300 19800 0.14 بلبرینگ 7304 BECBM
20 52 15 17.1 9 16200 16200 0.14 بلبرینگ 7304 BECBY
20 52 15 18.72 10.08 17100 23400 0.14 بلبرینگ 7304 ACCBM
25 52 15 13.32 8.37 14400 10800 0.13 بلبرینگ 7205 BE-2RZP
25 52 15 13.32 8.37 14400 13500 0.13 بلبرینگ 7205 BEP
25 52 15 13.32 8.37 14400 13500 0.13 بلبرینگ 7205 BEY
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BECBP
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BECBPH
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BECBY
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BEGAP
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BEGAY
25 52 15 14.04 9 14400 15300 0.13 بلبرینگ 7205 BEGBY
25 52 15 14.04 9 14400 18000 0.13 بلبرینگ 7205 BECBM
25 52 15 16.2 10.26 15300 23400 0.13 بلبرینگ 7205 ACCBM
25 62 17 21.78 12.6 12600 9900 0.23 بلبرینگ 7305 BE-2RZP
25 62 17 21.78 12.6 12600 12600 0.23 بلبرینگ 7305 BEP

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
25 62 17 23.85 13.77 12600 13500 0.23 بلبرینگ 7305 BECBP
25 62 17 26.5 15.3 14000 15000 0.23 بلبرینگ 7305 BECBPH
25 62 17 26.5 15.3 14000 15000 0.23 بلبرینگ 7305 BECBY
25 62 17 26.5 15.3 14000 15000 0.23 بلبرینگ 7305 BEGAP
25 62 17 26.5 15.3 14000 15000 0.23 بلبرینگ 7305 BEGBP
25 62 17 26.5 15.3 14000 15000 0.23 بلبرینگ 7305 BEGBY
25 62 17 26.5 15.3 14000 19000 0.23 بلبرینگ 7305 BECBM
25 62 17 29 17 15000 22000 0.23 بلبرینگ 7305 ACCBM
25 80 21 39.7 23.6 11000 15000 0.61 بلبرینگ 7405 BCBM
25 80 21 39.7 23.6 11000 15000 0.61 بلبرینگ 7405 BM
30 62 16 22.5 14.3 13000 10000 0.2 بلبرینگ 7206 BE-2RZP
30 62 16 22.5 14.3 13000 13000 0.2 بلبرینگ 7206 BEP
30 62 16 24 15.6 13000 14000 0.2 بلبرینگ 7206 BECBP
30 62 16 24 15.6 13000 14000 0.2 بلبرینگ 7206 BECBPH
30 62 16 24 15.6 13000 14000 0.2 بلبرینگ 7206 BEGAP
30 62 16 24 15.6 13000 14000 0.2 بلبرینگ 7206 BEGBP
30 62 16 24 15.6 13000 18000 0.2 بلبرینگ 7206 BECBM
30 62 16 24 15.6 14000 14000 0.2 بلبرینگ 7206 BECBY
30 62 16 24 15.6 14000 14000 0.2 بلبرینگ 7206 BEGAJ
30 62 16 24 15.6 14000 14000 0.2 بلبرینگ 7206 BEGAY
30 62 16 27.5 17.3 15000 20000 0.2 بلبرینگ 7206 ACCBM
30 72 19 32.5 19.3 12000 9500 0.35 بلبرینگ 7306 BE-2RZP
30 72 19 32.5 19.3 12000 12000 0.35 بلبرینگ 7306 BEP
30 72 19 32.5 19.3 12000 16000 0.35 بلبرینگ 7306 BEGBM
30 72 19 35.5 21.2 12000 13000 0.35 بلبرینگ 7306 BECBP
30 72 19 35.5 21.2 12000 13000 0.35 بلبرینگ 7306 BEGAP
30 72 19 35.5 21.2 12000 13000 0.35 بلبرینگ 7306 BEGAPH
30 72 19 35.5 21.2 12000 13000 0.35 بلبرینگ 7306 BEGBP
30 72 19 35.5 21.2 12000 16000 0.35 بلبرینگ 7306 BECBM
30 72 19 35.5 21.2 12000 16000 0.35 بلبرینگ 7306 BEGAM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
30 72 19 35.5 21.2 13000 13000 0.35 بلبرینگ 7306 BECBY
30 72 19 31.95 19.08 11700 11700 0.34 بلبرینگ 7306 BEGBY
30 72 19 35.1 21.24 11700 17100 0.34 بلبرینگ 7306 ACCBM
30 90 23 42.75 26.1 9000 11700 0.83 بلبرینگ 7406 BCBM
30 90 23 42.75 26.1 9000 11700 0.83 بلبرینگ 7406 BM
35 72 17 26.19 17.1 9900 8100 0.35 بلبرینگ 7207 BE-2RZP
35 72 17 26.19 17.1 9900 9900 0.35 بلبرینگ 7207 BEP
35 72 17 27.9 18.72 9900 10800 0.35 بلبرینگ 7207 BECBP
35 72 17 27.9 18.72 9900 10800 0.35 بلبرینگ 7207 BECBPH
35 72 17 27.9 18.72 9900 10800 0.35 بلبرینگ 7207 BEGAP
35 72 17 27.9 18.72 9900 10800 0.35 بلبرینگ 7207 BEGBP
35 72 17 27.9 18.72 9900 13500 0.35 بلبرینگ 7207 BECBM
35 72 17 27.9 18.72 9900 13500 0.35 بلبرینگ 7207 BEGAM
35 72 17 27.9 18.72 10800 10800 0.35 بلبرینگ 7207 BECBY
35 72 17 27.9 18.72 10800 10800 0.35 بلبرینگ 7207 BEGAY
35 72 17 27.9 18.72 10800 10800 0.35 بلبرینگ 7207 BEGBY
35 72 17 31.95 20.88 10800 16200 0.35 بلبرینگ 7207 ACCBM
35 80 21 35.1 22.05 9900 7650 0.45 بلبرینگ 7307 BE-2RZP
35 80 21 35.1 22.05 9900 9000 0.45 بلبرینگ 7307 BEP
35 80 21 37.35 23.85 9900 9900 0.45 بلبرینگ 7307 BECBP
35 80 21 37.35 23.85 9900 9900 0.45 بلبرینگ 7307 BECBY
35 80 21 37.35 23.85 9900 9900 0.45 بلبرینگ 7307 BEGAP
35 80 21 37.35 23.85 9900 9900 0.45 بلبرینگ 7307 BEGAPH
35 80 21 37.35 23.85 9900 9900 0.45 بلبرینگ 7307 BEGBP
35 80 21 37.35 23.85 9900 12600 0.45 بلبرینگ 7307 BECBM
35 80 21 37.35 23.85 9900 12600 0.45 بلبرینگ 7307 BEGAM
35 80 21 41.85 27 9900 15300 0.45 بلبرینگ 7307 ACCBM
35 100 25 54.45 34.2 8100 10800 1.1 بلبرینگ 7407 BCBM
35 100 25 54.45 34.2 8100 10800 1.1 بلبرینگ 7407 BM
40 80 18 31.05 21.6 9000 7200 0.42 بلبرینگ 7208 BE-2RZP

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
40 80 18 31.05 21.6 9000 9000 0.42 بلبرینگ 7208 BEP
40 80 18 32.85 23.4 9000 9900 0.37 بلبرینگ 7208 BECBJ
40 80 18 32.85 23.4 9000 9900 0.37 بلبرینگ 7208 BECBP
40 80 18 32.85 23.4 9000 9900 0.37 بلبرینگ 7208 BECBPH
40 80 18 32.85 23.4 9000 9900 0.37 بلبرینگ 7208 BEGAP
40 80 18 32.85 23.4 9000 11700 0.37 بلبرینگ 7208 BECBM
40 80 18 32.85 23.4 9900 9900 0.37 بلبرینگ 7208 BECBY
40 80 18 32.85 23.4 9900 9900 0.37 بلبرینگ 7208 BEGAY
40 80 18 32.85 23.4 9900 9900 0.37 بلبرینگ 7208 BEGBY
40 80 18 37.35 26.1 9900 14400 0.37 بلبرینگ 7208 ACCBM
40 90 23 41.58 27.45 8550 6750 0.62 بلبرینگ 7308 BE-2RZP
40 90 23 41.58 27.45 8550 8100 0.62 بلبرینگ 7308 BEP
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BECAP
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BECBJ
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BECBP
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BEGAP
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BEGAPH
40 90 23 45 29.25 8550 9000 0.62 بلبرینگ 7308 BEGBP
40 90 23 45 29.25 8550 10800 0.62 بلبرینگ 7308 BECBM
40 90 23 45 29.25 8550 10800 0.62 بلبرینگ 7308 BEGAM
40 90 23 45 29.25 8550 10800 0.62 بلبرینگ 7308 BEGBM
40 90 23 45 29.25 9000 9000 0.62 بلبرینگ 7308 BECBY
40 90 23 45 29.25 9000 9000 0.62 بلبرینگ 7308 BEGBY
40 90 23 50.4 32.4 9000 13500 0.62 بلبرینگ 7308 ACCBM
40 110 27 63.18 40.5 7200 9900 1.4 بلبرینگ 7408 BCBM
40 110 27 63.18 40.5 7200 9900 1.4 بلبرینگ 7408 BGBM
40 110 27 63.18 40.5 7200 9900 1.4 بلبرینگ 7408 BM
45 85 19 32.22 23.4 8550 6750 0.52 بلبرینگ 7209 BE-2RZP
45 85 19 32.22 23.4 8550 8100 0.52 بلبرینگ 7209 BEP
45 85 19 34.2 25.65 8550 9000 0.52 بلبرینگ 7209 BECBJ

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
45 85 19 34.2 25.65 8550 9000 0.52 بلبرینگ 7209 BECBP
45 85 19 34.2 25.65 8550 9000 0.42 بلبرینگ 7209 BEGAP
45 85 19 34.2 25.65 8550 9000 0.42 بلبرینگ 7209 BEGAPH
45 85 19 34.2 25.65 8550 10800 0.42 بلبرینگ 7209 BECBM
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BECBY
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BEGAY
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BEGBY
45 85 19 39.6 28.8 9000 13500 0.42 بلبرینگ 7209 ACCBM
45 100 25 50.31 33.75 7650 6030 0.85 بلبرینگ 7309 BE-2RZP
45 100 25 50.31 33.75 7650 7200 0.85 بلبرینگ 7309 BEP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECAP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECBJ
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECBP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAM
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAPH
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGBP
45 100 25 54.9 36.45 7650 9900 0.85 بلبرینگ 7309 BECBM
45 100 25 54.9 36.45 8100 8100 0.85 بلبرینگ 7309 BECBY
45 100 25 54.9 36.45 8100 8100 0.85 بلبرینگ 7309 BEGBY
45 100 25 61.2 40.95 8100 11700 0.85 بلبرینگ 7309 ACCBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BCBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BGBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BGM
50 90 20 33.93 25.65 8100 6300 0.55 بلبرینگ 7210 BE-2RZP
50 90 20 33.93 25.65 8100 7650 0.55 بلبرینگ 7210 BEP
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBJ
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBP
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBPH
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBY

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
45 85 19 34.2 25.65 8550 9000 0.52 بلبرینگ 7209 BECBP
45 85 19 34.2 25.65 8550 9000 0.42 بلبرینگ 7209 BEGAP
45 85 19 34.2 25.65 8550 9000 0.42 بلبرینگ 7209 BEGAPH
45 85 19 34.2 25.65 8550 10800 0.42 بلبرینگ 7209 BECBM
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BECBY
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BEGAY
45 85 19 34.2 25.65 9000 9000 0.42 بلبرینگ 7209 BEGBY
45 85 19 39.6 28.8 9000 13500 0.42 بلبرینگ 7209 ACCBM
45 100 25 50.31 33.75 7650 6030 0.85 بلبرینگ 7309 BE-2RZP
45 100 25 50.31 33.75 7650 7200 0.85 بلبرینگ 7309 BEP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECAP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECBJ
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BECBP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAM
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAP
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGAPH
45 100 25 54.9 36.45 7650 8100 0.85 بلبرینگ 7309 BEGBP
45 100 25 54.9 36.45 7650 9900 0.85 بلبرینگ 7309 BECBM
45 100 25 54.9 36.45 8100 8100 0.85 بلبرینگ 7309 BECBY
45 100 25 54.9 36.45 8100 8100 0.85 بلبرینگ 7309 BEGBY
45 100 25 61.2 40.95 8100 11700 0.85 بلبرینگ 7309 ACCBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BCBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BGBM
45 120 29 76.68 49.5 6750 6750 1.55 بلبرینگ 7409 BGM
50 90 20 33.93 25.65 8100 6300 0.55 بلبرینگ 7210 BE-2RZP
50 90 20 33.93 25.65 8100 7650 0.55 بلبرینگ 7210 BEP
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBJ
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBP
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBPH
50 90 20 36 27.9 8100 8100 0.55 بلبرینگ 7210 BECBY

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
55 100 21 44.1 36 7200 9000 0.62 بلبرینگ 7211 BECBM
55 100 21 51.3 40.5 7650 10800 0.62 بلبرینگ 7211 ACCBM
55 120 29 71.37 49.5 6300 6030 1.4 بلبرینگ 7311 BEP
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BECBJ
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BECBP
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BECBPH
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BEGAP
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BEGAY
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BEGBP
55 120 29 76.5 54 6300 6300 1.4 بلبرینگ 7311 BEGBY
55 120 29 76.5 54 6300 8100 1.4 بلبرینگ 7311 BECBM
55 120 29 76.5 54 6300 8100 1.4 بلبرینگ 7311 BECCM
55 120 29 76.5 54 6300 8100 1.4 بلبرینگ 7311 BEGAM
55 120 29 76.5 54 6300 8100 1.4 بلبرینگ 7311 BEGBM
55 120 29 81 58.95 6300 6300 1.4 بلبرینگ 7311 BECBY
55 120 29 86.85 60.3 6750 9900 1.4 بلبرینگ 7311 ACCBM
55 140 33 99.9 68.85 5670 7200 2.75 بلبرینگ 7411 BCBM
55 140 33 99.9 68.85 5670 7200 2.75 بلبرینگ 7411 BGAM
55 140 33 99.9 68.85 5670 7200 2.75 بلبرینگ 7411 BGBM
55 140 33 99.9 68.85 5670 7200 2.75 بلبرینگ 7411 BGM
55 140 33 99.9 68.85 5670 7200 2.75 بلبرینگ 7411 BM
60 110 22 51.48 40.95 6300 6300 0.8 بلبرینگ 7212 BEP
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BECBJ
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BECBP
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BECBPH
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BECBY
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BEGAP
60 110 22 54.9 45 6300 6750 0.8 بلبرینگ 7212 BEGBP
60 110 22 54.9 45 6300 8550 0.8 بلبرینگ 7212 BECBM
60 110 22 54.9 45 6300 8550 0.8 بلبرینگ 7212 BEGAM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
60 110 22 62.55 50.4 7200 9900 0.8 بلبرینگ 7212 ACCBM
60 130 31 86.04 62.55 5670 5400 1.75 بلبرینگ 7312 BEP
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BECAP
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BECBJ
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BECBP
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BECBPH
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BECBY
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BEGAP
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BEGAY
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BEGBP
60 130 31 93.6 68.85 5670 6030 1.75 بلبرینگ 7312 BEGBY
60 130 31 93.6 68.85 5670 7650 1.75 بلبرینگ 7312 BECBM
60 130 31 93.6 68.85 5670 7650 1.75 بلبرینگ 7312 BECCM
60 130 31 93.6 68.85 5670 7650 1.75 بلبرینگ 7312 BEGAM
60 130 31 93.6 68.85 5670 7650 1.75 بلبرینگ 7312 BEGBM
60 130 31 104.4 76.5 6300 9000 1.75 بلبرینگ 7312 ACCBM
60 150 35 107.1 77.85 5040 6750 3.3 بلبرینگ 7412 BCBM
60 150 35 107.1 77.85 5040 6750 3.3 بلبرینگ 7412 BGAM
60 150 35 107.1 77.85 5040 6750 3.3 بلبرینگ 7412 BGBM
60 150 35 107.1 77.85 5040 6750 3.3 بلبرینگ 7412 BM
65 120 23 59.67 48.6 6030 5670 1 بلبرینگ 7213 BEGAF
65 120 23 59.67 48.6 6030 5670 1 بلبرینگ 7213 BEP
65 120 23 62.55 51.3 6030 6030 1 بلبرینگ 7213 BECBJ
65 120 23 62.55 51.3 6030 6030 1 بلبرینگ 7213 BECBP
65 120 23 62.55 51.3 6030 6030 1 بلبرینگ 7213 BECBY
65 120 23 62.55 51.3 6030 6030 1 بلبرینگ 7213 BEGAP
65 120 23 62.55 51.3 6030 6030 1 بلبرینگ 7213 BEGAPH
65 120 23 62.55 51.3 6030 7650 1 بلبرینگ 7213 BECBM
65 120 23 73.35 58.95 6300 9000 1 بلبرینگ 7213 ACCBM
65 140 33 97.2 72 5400 5040 2.15 بلبرینگ 7313 BECBF

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
65 140 33 97.2 72 5400 5040 2.15 بلبرینگ 7313 BEGAF
65 140 33 97.2 72 5400 5040 2.15 بلبرینگ 7313 BEP
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BECBJ
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BECBP
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BECBPH
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BECBY
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BEGAP
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BEGBP
65 140 33 104.4 77.85 5400 5670 2.15 بلبرینگ 7313 BEGBY
65 140 33 104.4 77.85 5400 7200 2.15 بلبرینگ 7313 BECBM
65 140 33 104.4 77.85 5400 7200 2.15 بلبرینگ 7313 BECCM
65 140 33 104.4 77.85 5400 7200 2.15 بلبرینگ 7313 BEGAM
65 140 33 104.4 77.85 5400 7200 2.15 بلبرینگ 7313 BEGBM
65 140 33 118.8 86.85 5670 8550 2.15 بلبرینگ 7313 ACCBM
65 160 37 117 86.85 4770 4770 4 بلبرینگ 7413 BGBM
65 160 37 117 86.85 4770 6300 4 بلبرینگ 7413 BCBM
69.85 158.75 34.925 124.2 93.6 5400 5400 3.6 بلبرینگ AMS 22 ABP
70 125 24 60.84 50.4 5670 5400 1.1 بلبرینگ 7214 BEGAF
70 125 24 60.84 50.4 5670 5400 1.1 بلبرینگ 7214 BEP
70 125 24 64.8 54 5670 5670 1.1 بلبرینگ 7214 BECBJ
70 125 24 64.8 54 5670 5670 1.1 بلبرینگ 7214 BECBP
70 125 24 64.8 54 5670 5670 1.1 بلبرینگ 7214 BECBPH
70 125 24 64.8 54 5670 5670 1.1 بلبرینگ 7214 BECBY
70 125 24 64.8 54 5670 5670 1.1 بلبرینگ 7214 BEGAP
70 125 24 64.8 54 5670 7200 1.1 بلبرینگ 7214 BECBM
70 125 24 64.8 54 5670 7200 1.1 بلبرینگ 7214 BEGAM
70 125 24 74.7 61.2 6030 9000 1.1 بلبرینگ 7214 ACCBM
70 150 35 107.1 81 5040 4770 2.65 بلبرینگ 7314 BEGAF
70 150 35 107.1 81 5040 4770 2.65 بلبرینگ 7314 BEP
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BECAP

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BECBJ
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BECBP
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BECBPH
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BECBY
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BEGAJ
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BEGAP
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BEGAPH
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BEGAY
70 150 35 114.3 88.2 5040 5040 2.65 بلبرینگ 7314 BEGBY
70 150 35 114.3 88.2 5040 6300 2.65 بلبرینگ 7314 BECBM
70 150 35 114.3 88.2 5040 6300 2.65 بلبرینگ 7314 BEGAM
70 150 35 128.7 99 5400 7650 2.65 بلبرینگ 7314 ACCBM
70 180 42 143.1 114.3 4320 5670 5.8 بلبرینگ 7414 BCBM
70 180 42 143.1 114.3 4320 5670 5.8 بلبرینگ 7414 BGAM
75 130 25 63.18 54 5400 5040 1.2 بلبرینگ 7215 BEP
75 130 25 66.15 58.95 5400 5670 1.2 بلبرینگ 7215 BECBJ
75 130 25 66.15 58.95 5400 5670 1.2 بلبرینگ 7215 BECBP
75 130 25 66.15 58.95 5400 5670 1.2 بلبرینگ 7215 BECBPH
75 130 25 66.15 58.95 5400 5670 1.2 بلبرینگ 7215 BEGAP
75 130 25 66.15 58.95 5400 7200 1.2 بلبرینگ 7215 BECBM
75 130 25 66.15 58.95 5670 5670 1.2 بلبرینگ 7215 BECBY
75 130 25 66.15 58.95 5670 5670 1.2 بلبرینگ 7215 BEGAM
75 130 25 66.15 58.95 5670 5670 1.2 بلبرینگ 7215 BEGAY
75 160 37 112.5 88.2 4770 4500 3.2 بلبرینگ 7315 BEP
75 160 37 118.8 93.6 4770 4770 3.2 بلبرینگ 7315 BECBJ
75 160 37 118.8 93.6 4770 4770 3.2 بلبرینگ 7315 BECBP
75 160 37 118.8 93.6 4770 4770 3.2 بلبرینگ 7315 BECBY
75 160 37 118.8 93.6 4770 4770 3.2 بلبرینگ 7315 BEGAP
75 160 37 118.8 93.6 4770 4770 3.2 بلبرینگ 7315 BEGAPH
75 160 37 118.8 93.6 4770 6030 3.2 بلبرینگ 7315 BECBM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
75 160 37 118.8 93.6 4770 6030 3.2 بلبرینگ 7315 BEGAM
75 190 45 151.2 126 4050 5400 6.85 بلبرینگ 7415 BCBM
75 190 45 151.2 126 4050 5400 6.85 بلبرینگ 7415 BGAM
75 190 45 151.2 126 4050 5400 6.85 بلبرینگ 7415 BGBM
76.2 177.8 39.688 146.7 123.3 4770 4500 5.21 بلبرینگ AMS 24 ABP
80 140 26 72.54 62.55 5040 4770 1.45 بلبرینگ 7216 BEGAF
80 140 26 72.54 62.55 5040 4770 1.45 بلبرینگ 7216 BEGAP
80 140 26 72.54 62.55 5040 4770 1.45 بلبرینگ 7216 BEP
80 140 26 76.5 67.5 5040 5040 1.45 بلبرینگ 7216 BECBJ
80 140 26 76.5 67.5 5040 5040 1.45 بلبرینگ 7216 BECBP
80 140 26 76.5 67.5 5040 5040 1.45 بلبرینگ 7216 BECBPH
80 140 26 76.5 67.5 5040 5040 1.45 بلبرینگ 7216 BECBY
80 140 26 76.5 67.5 5040 5040 1.45 بلبرینگ 7216 BEGAPH
80 140 26 76.5 67.5 5040 6300 1.45 بلبرینگ 7216 BECBM
80 140 26 76.5 67.5 5040 6300 1.45 بلبرینگ 7216 BEGAM
80 170 39 121.5 99 4500 4050 3.8 بلبرینگ 7316 BEP
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BECBJ
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BECBP
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BECBPH
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BECBY
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BEGAP
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BEGAY
80 170 39 128.7 106.2 4500 4500 3.8 بلبرینگ 7316 BEGBY
80 170 39 128.7 106.2 4500 5670 3.8 بلبرینگ 7316 BECBM
80 170 39 128.7 106.2 4500 5670 3.8 بلبرینگ 7316 BECCM
80 170 39 128.7 106.2 4500 5670 3.8 بلبرینگ 7316 BEGAM
80 200 48 160.2 137.7 3600 3870 8.1 بلبرینگ 7416 GAM
80 200 48 160.2 137.7 3600 3870 8.1 بلبرینگ 7416 M
80 200 48 160.2 137.7 3870 3870 8.1 بلبرینگ 7416 CBM
85 150 28 86.04 74.7 4770 4500 1.85 بلبرینگ 7217 BEGAF

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
85 150 28 86.04 74.7 4770 4500 1.85 بلبرینگ 7217 BEGAP
85 150 28 86.04 74.7 4770 4500 1.85 بلبرینگ 7217 BEP
85 150 28 91.8 81 4770 4770 1.85 بلبرینگ 7217 BECBJ
85 150 28 91.8 81 4770 4770 1.85 بلبرینگ 7217 BECBP
85 150 28 91.8 81 4770 4770 1.85 بلبرینگ 7217 BECBY
85 150 28 91.8 81 4770 6030 1.85 بلبرینگ 7217 BECBM
85 180 41 131.4 109.8 4050 3870 4.61 بلبرینگ 7317 BECBF
85 180 41 131.4 109.8 4050 3870 4.61 بلبرینگ 7317 BEGAF
85 180 41 131.4 109.8 4050 3870 4.61 بلبرینگ 7317 BEP
85 180 41 140.4 118.8 4050 4320 4.61 بلبرینگ 7317 BECBJ
85 180 41 140.4 118.8 4050 4320 4.61 بلبرینگ 7317 BECBP
85 180 41 140.4 118.8 4050 4320 4.61 بلبرینگ 7317 BECBY
85 180 41 140.4 118.8 4050 4320 4.61 بلبرینگ 7317 BEGAP
85 180 41 140.4 118.8 4050 4320 4.61 بلبرینگ 7317 BEGAPH
85 180 41 140.4 118.8 4050 5400 4.61 بلبرینگ 7317 BECBM
85 180 41 140.4 118.8 4050 5400 4.61 بلبرینگ 7317 BECCM
85 180 41 140.4 118.8 4050 5400 4.61 بلبرینگ 7317 BEGAM
85 210 52 171 149.4 3600 3600 9.6 بلبرینگ 7417 BACBMC
85 210 52 171 149.4 3600 3600 9.6 بلبرینگ 7417 BAGAMC
88.9 165.1 28.575 114.3 100.8 4770 4500 2.89 بلبرینگ ALS 28 ABP
90 160 30 97.2 86.85 4500 4050 2.3 بلبرینگ 7218 BEGAF
90 160 30 97.2 86.85 4500 4050 2.3 بلبرینگ 7218 BEP
90 160 30 97.2 86.85 4500 5670 2.3 بلبرینگ 7218 BEGAM
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BECBJ
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BECBP
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BECBY
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BECCM
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BEGAP
90 160 30 104.4 93.6 4500 4500 2.3 بلبرینگ 7218 BEGAY
90 160 30 104.4 93.6 4500 5670 2.3 بلبرینگ 7218 BECBM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
90 190 43 140.4 120.6 3870 3600 5.2 بلبرینگ 7318 BEP
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BECBJ
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BECBP
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BECBY
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BEGAP
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BEGAPH
90 190 43 149.4 131.4 3870 4050 5.2 بلبرینگ 7318 BEGAY
90 190 43 149.4 131.4 3870 5040 5.2 بلبرینگ 7318 BECBM
90 190 43 149.4 131.4 3870 5040 5.2 بلبرینگ 7318 BEGAM
90 225 54 190.8 173.7 3240 3420 11.5 بلبرینگ 7418 GAM
90 225 54 190.8 173.7 3420 3420 11.5 بلبرینگ 7418 CBM
95 170 32 111.6 97.2 4050 3870 2.7 بلبرینگ 7219 BEP
95 170 32 116.1 106.2 4050 4320 2.7 بلبرینگ 7219 BECBP
95 170 32 116.1 106.2 4050 4320 2.7 بلبرینگ 7219 BECBY
95 170 32 116.1 106.2 4050 4320 2.7 بلبرینگ 7219 BEGAPH
95 170 32 116.1 106.2 4050 5400 2.7 بلبرینگ 7219 BECBM
95 170 32 116.1 106.2 4050 5400 2.7 بلبرینگ 7219 BEGAM
95 200 45 151.2 135 3600 3420 6.05 بلبرینگ 7319 BEGAF
95 200 45 151.2 135 3600 3420 6.05 بلبرینگ 7319 BEP
95 200 45 151.2 135 3600 3600 6.05 بلبرینگ 7319 BEM
95 200 45 162 146.7 3600 3870 6.05 بلبرینگ 7319 BECBP
95 200 45 162 146.7 3600 3870 6.05 بلبرینگ 7319 BECBY
95 200 45 162 146.7 3600 3870 6.05 بلبرینگ 7319 BEGAP
95 200 45 162 146.7 3600 3870 6.05 بلبرینگ 7319 BEGAY
95 200 45 162 146.7 3600 3870 6.05 بلبرینگ 7319 BEGBY
95 200 45 162 146.7 3600 4770 6.05 بلبرینگ 7319 BECBM
95 200 45 162 146.7 3600 4770 6.05 بلبرینگ 7319 BEGAM
95 250 55 217.8 212.4 3060 3060 13.5 بلبرینگ 7419 CBM
95 250 55 217.8 212.4 3060 3060 13.5 بلبرینگ 7419 GAM
95 250 55 217.8 212.4 3060 3060 13.5 بلبرینگ 7419 M

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
100 180 34 121.5 109.8 4050 3600 3.3 بلبرینگ 7220 BEP
100 180 34 128.7 120.6 3870 5040 3.5 بلبرینگ 7220 BECBM
100 180 34 128.7 120.6 3870 5040 3.5 بلبرینگ 7220 BECCM
100 180 34 128.7 120.6 3870 5040 3.5 بلبرینگ 7220 BEGAM
100 180 34 128.7 120.6 4050 4050 3.5 بلبرینگ 7220 BECBP
100 180 34 128.7 120.6 4050 4050 3.5 بلبرینگ 7220 BECBY
100 180 34 128.7 120.6 4050 4050 3.5 بلبرینگ 7220 BEGAY
100 215 47 182.7 171 3420 3240 7.5 بلبرینگ 7320 BEGAF
100 215 47 182.7 171 3420 3240 7.5 بلبرینگ 7320 BEM
100 215 47 182.7 171 3420 3240 7.5 بلبرینگ 7320 BEP
100 215 47 194.4 187.2 3420 3600 7.5 بلبرینگ 7320 BECBP
100 215 47 194.4 187.2 3420 3600 7.5 بلبرینگ 7320 BECBY
100 215 47 194.4 187.2 3420 3600 7.5 بلبرینگ 7320 BEGAP
100 215 47 194.4 187.2 3420 3600 7.5 بلبرینگ 7320 BEGBY
100 215 47 194.4 187.2 3420 4500 7.5 بلبرینگ 7320 BECBM
100 215 47 194.4 187.2 3420 4500 7.5 بلبرینگ 7320 BECCM
100 215 47 194.4 187.2 3420 4500 7.5 بلبرینگ 7320 BEGAM
100 265 60 238.5 243 2880 2880 15.5 بلبرینگ 7420 CBM
101.6 184.15 31.75 143.1 128.7 4050 4050 3.15 بلبرینگ ALS 32 ABP
105 190 36 133.2 123.3 3600 3420 3.95 بلبرینگ 7221 BEP
105 190 36 140.4 135 3600 3870 3.95 بلبرینگ 7221 BECBP
105 190 36 140.4 135 3600 4770 3.95 بلبرینگ 7221 BECBM
105 225 49 182.7 173.7 3240 3060 8.55 بلبرینگ 7321 BEP
105 225 49 194.4 187.2 3240 3420 8.55 بلبرینگ 7321 BECBP
105 225 49 194.4 187.2 3240 4320 8.55 بلبرینگ 7321 BECBM
105 225 49 194.4 187.2 3240 4320 8.55 بلبرینگ 7321 BEGAM
110 200 38 137.7 128.7 3600 3240 4.6 بلبرینگ 7222 BEGAF
110 200 38 137.7 128.7 3600 3240 4.6 بلبرینگ 7222 BEP
110 200 38 146.7 140.4 3600 3600 4.6 بلبرینگ 7222 BECBP
110 200 38 146.7 140.4 3600 3600 4.6 بلبرینگ 7222 BECBY

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
110 200 38 146.7 140.4 3600 4500 4.6 بلبرینگ 7222 BECBM
110 200 38 146.7 140.4 3600 4500 4.6 بلبرینگ 7222 BECCM
110 240 50 202.5 201.6 3060 2880 10 بلبرینگ 7322 BEP
110 240 50 202.5 201.6 3060 3060 10 بلبرینگ 7322 BEM
110 240 50 216 220.5 3060 3240 10 بلبرینگ 7322 BECBP
110 240 50 216 220.5 3060 3240 10 بلبرینگ 7322 BECBY
110 240 50 216 220.5 3060 4050 10 بلبرینگ 7322 BECBM
110 240 50 216 220.5 3060 4050 10 بلبرینگ 7322 BECCM
110 240 50 216 220.5 3060 4050 10 بلبرینگ 7322 BEGAM
110 240 50 216 220.5 3060 4050 10 بلبرینگ 7322 BEGBM
120 180 28 78.39 83.7 3600 3600 2.4 بلبرینگ 7024 BGM
120 215 40 148.5 146.7 3240 3600 5.89 بلبرینگ 7224 BCBM
120 215 40 148.5 146.7 3240 3600 5.89 بلبرینگ 7224 BGAM
120 215 40 148.5 146.7 3240 3600 5.89 بلبرینگ 7224 BM
120 260 55 214.2 225 2700 3240 14.5 بلبرینگ 7324 BCBM
120 260 55 214.2 225 2700 3240 14.5 بلبرینگ 7324 BGAM
120 260 55 214.2 225 2700 3240 14.5 بلبرینگ 7324 BGBM
127 228.6 34.925 167.4 171 3240 3240 6.1 بلبرینگ ALS 40 ABM
130 230 40 167.4 173.7 3060 3060 6.95 بلبرینگ 7226 BGAF
130 230 40 167.4 173.7 3060 3420 6.95 بلبرینگ 7226 BCBM
130 230 40 167.4 173.7 3060 3420 6.95 بلبرینگ 7226 BGAM
130 230 40 167.4 173.7 3060 3420 6.95 بلبرینگ 7226 BM
130 280 58 248.4 274.5 2520 3060 17.1 بلبرینگ 7326 BCBM
130 280 58 248.4 274.5 2520 3060 17.1 بلبرینگ 7326 BGAM
130 280 58 248.4 274.5 2520 3060 17.1 بلبرینگ 7326 BM
140 210 33 102.6 116.1 3060 3060 3.85 بلبرینگ 7028 BGM
140 250 42 179.1 190.8 2700 3240 8.85 بلبرینگ 7228 BCBM
140 250 42 179.1 190.8 2700 3240 8.85 بلبرینگ 7228 BGAM
140 250 42 179.1 190.8 2700 3240 8.85 بلبرینگ 7228 BM
140 300 62 271.8 310.5 2340 2700 21.5 بلبرینگ 7328 BCBM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
140 300 62 271.8 310.5 2340 2700 21.5 بلبرینگ 7328 BGAM
150 225 35 119.7 131.4 2880 2880 4.7 بلبرینگ 7030 BGM
150 270 45 194.4 216 2520 2880 11.5 بلبرینگ 7230 BCBM
150 270 45 194.4 216 2520 2880 11.5 بلبرینگ 7230 BGAM
150 320 65 298.8 351 2160 2520 26 بلبرینگ 7330 BCBM
150 320 65 298.8 351 2160 2520 26 بلبرینگ 7330 BGAM
160 290 48 229.5 270 2520 2700 14 بلبرینگ 7232 BCBM
160 290 48 229.5 270 2520 2700 14 بلبرینگ 7232 BGAM
160 340 68 322.2 396 2160 2340 30.3 بلبرینگ 7332 BCBM
170 260 42 154.8 183.6 1800 2520 7.65 بلبرینگ 7034 BGM
170 310 52 252.9 310.5 2160 2520 17.5 بلبرینگ 7234 BCBM
170 360 72 351 441 1980 2340 36 بلبرینگ 7334 BCBM
180 280 46 175.5 216 2340 2340 10 بلبرینگ 7036 BGM
180 320 52 261.9 337.5 2160 2340 18 بلبرینگ 7236 BCAM
180 320 52 261.9 337.5 2160 2340 18 بلبرینگ 7236 BCBM
180 380 75 369 486 1800 2160 42 بلبرینگ 7336 BCBM
190 290 46 179.1 229.5 2160 2160 10.5 بلبرینگ 7038 BGM
190 340 55 276.3 364.5 1980 2340 22 بلبرینگ 7238 BCBM
190 400 78 397.8 540 1800 1980 48.5 بلبرینگ 7338 BCBM
200 310 51 202.5 261 1980 1980 18 بلبرینگ 7040 BGM
200 360 58 292.5 387 1800 2160 25 بلبرینگ 7240 BCBM
200 420 80 415.8 589.5 1710 1980 53 بلبرینگ 7340 BCBM
220 340 56 229.5 319.5 1800 1800 18 بلبرینگ 7044 BGM
220 400 65 351 504 1620 1980 37 بلبرینگ 7244 BCBM
220 460 88 444.6 648 1440 1530 70 بلبرینگ 7344 BCBM
240 360 56 234 337.5 1710 1710 19 بلبرینگ 7048 BGM
240 440 72 327.6 486 1440 1530 49 بلبرینگ 7248 BCBM
240 500 95 503.1 720 1260 1350 89.4 بلبرینگ 7348 BCBM
260 400 65 298.8 459 1530 1530 30 بلبرینگ 7052 BGM
260 480 80 456.3 702 1260 1350 66 بلبرینگ 7252 BM

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
280 420 65 304.2 486 1440 1440 30 بلبرینگ 7056 BGM
280 500 80 456.3 747 1260 1260 67.5 بلبرینگ 7256 BM
300 460 74 339.3 567 1260 1350 42.5 بلبرینگ 7060 BGM
300 460 74 380.7 625.5 1350 1440 42.5 بلبرینگ 7060 AGM
300 540 85 497.7 837 1170 1170 85 بلبرینگ 7260 BCBM
320 440 56 315.9 526.5 1350 1440 25.5 بلبرینگ AC 71964
320 480 74 351 603 1170 1260 44.5 بلبرینگ 7064 BGM
320 580 92 514.8 918 1080 1080 110 بلبرینگ 7264 BCBM
340 460 56 304.2 526.5 1350 1350 24 بلبرینگ ACMB 71968
340 520 82 404.1 733.5 1080 1170 59.5 بلبرینگ 7068 BGM
360 440 38 210.6 382.5 1350 1350 12 بلبرینگ 71872 ACMB
360 480 56 271.8 495 1260 1350 28.5 بلبرینگ 71972 BM
360 480 56 304.2 549 1260 1350 28.5 بلبرینگ 71972 AMB
360 480 56 315.9 567 1260 1350 28.5 بلبرینگ 71972 ACMB
360 540 82 415.8 765 1080 1080 61.8 بلبرینگ 7072 BGM
360 540 82 468 855 1170 0 61.8 بلبرینگ 7072 AGM
360 540 82 468 855 1170 1170 61.8 بلبرینگ 7072 AM
380 480 31 171 319.5 1170 1260 14.4 بلبرینگ 70876 AMB
380 480 46 261.9 450 1170 1260 18 بلبرینگ ACGAMB 71876
380 520 65 310.5 549 1080 1080 43.5 466953 بلبرینگ
380 520 65 369 661.5 1170 1170 40.5 بلبرینگ ACGAMB 71976
380 560 82 421.2 765 990 1080 65.5 بلبرینگ 7076 BGM
380 560 82 421.2 765 990 1080 39 بلبرینگ 7076 BM
380 560 82 456.3 855 1080 1170 65.5 بلبرینگ 7076 AM
400 540 65 362.7 661.5 1080 1080 39 بلبرینگ 71980 AM
400 600 90 474.3 918 900 990 90.5 بلبرینگ 7080 BM
400 600 90 544.5 1062 855 1080 89.5 307238 بلبرینگ
400 600 90 544.5 1062 855 1080 90.5 بلبرینگ 7080 AM
400 720 103 655.2 1350 810 855 190 بلبرینگ 7280 BM
410 560 70 380.7 747 990 990 49.5 468431 بلبرینگ

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
420 560 65 327.6 603 1080 1080 44.5 بلبرینگ 71984 BM
420 560 65 369 688.5 1080 1080 42 بلبرینگ AGAM 71984
420 560 65 369 688.5 1080 42 بلبرینگ 71984 AM
420 620 90 486 954 900 900 88 بلبرینگ 7084 BGM
420 620 90 544.5 1062 990 990 88 بلبرینگ 7084 AM
440 600 74 456.3 936 990 61 بلبرینگ ACMB 71988
440 650 94 514.8 1062 855 855 100 بلبرینگ 7088 BM
440 650 94 585 1188 900 100 بلبرینگ 7088 AM
460 580 37 238.5 504 990 990 24.5 بلبرینگ 70892 AM
460 580 56 333.9 688.5 990 990 35 بلبرینگ 71892 AGMB
460 620 74 456.3 936 90 990 58 بلبرینگ ACM 71992
460 680 100 556.2 1161 810 810 120 بلبرینگ 7092 BM
460 680 100 620.1 1314 855 120 بلبرینگ 7092 AM
480 700 100 561.6 1206 765 810 125 بلبرینگ 7096 BM
480 700 100 631.8 1377 855 900 125 بلبرینگ 7096 AM
500 620 37 248.4 558 900 900 26 بلبرینگ 708/500 AMB
500 620 56 351 765 900 900 38 بلبرینگ 718/500 AGMB
500 620 56 351 765 900 900 38 بلبرینگ 718/500 AMB
500 670 78 497.7 1098 855 900 78 بلبرینگ 719/500 AGMB
500 720 100 573.3 1260 720 765 124 بلبرینگ 70/500 BM
500 720 100 643.5 1440 810 855 124 بلبرینگ 70/500 AM
530 650 56 351 810 855 900 39.5 بلبرینگ 718/530 AMB
530 710 82 556.2 1206 765 810 92 بلبرینگ 719/530 ACM
530 780 112 666.9 1530 675 720 180 بلبرینگ 70/530 BM
530 780 112 748.8 1710 720 765 180 بلبرینگ 70/530 AM
540 630 45 234 540 765 810 21.5 بلبرینگ BA1B 311585 A
560 680 56 357.3 837 765 810 41.5 بلبرینگ 718/560 AMB
560 750 85 532.8 1161 720 765 105 بلبرینگ 719/560 AMB
560 820 115 713.7 1710 630 203 بلبرینگ 70/560 AMB
600 730 42 304.2 661.5 720 765 38.5 بلبرینگ 708/600 AGMB

ابعاد اصلی رتبه بندی بار پایه رتبه بندی سرعت توده مدل
پویا ایستا سرعت مرجع محدود کردن سرعت شماره بلبرینگ
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [کیلوگرم]
600 730 42 304.2 661.5 720 765 38.5 بلبرینگ 708/600 AMB
600 730 60 404.1 990 720 765 52 بلبرینگ 718/600 AMB
600 800 90 643.5 1557 675 720 125 بلبرینگ 719/600 ACM
600 870 118 795.6 1944 630 675 236 بلبرینگ 70/600 AGMB
630 920 128 860.4 2205 504 630 270 بلبرینگ 70/630 AMB
670 820 69 474.3 1125 630 675 77 بلبرینگ 718/670 AMB
670 820 69 497.7 1161 630 675 77 بلبرینگ 718/670 ACMB
670 980 136 1053 2790 504 353 بلبرینگ 70/670 AMB
710 870 74 514.8 1404 567 603 93.5 بلبرینگ 718/710 AMB
710 870 74 544.5 1467 567 93.5 بلبرینگ 718/710 ACMB
710 950 106 766.8 1980 540 567 195 بلبرینگ 719/710 ACMB
710 1030 140 1071 2925 504 394 بلبرینگ 70/710 AMB
750 920 78 556.2 1557 540 567 110 بلبرینگ 718/750 AGMB
750 920 78 585 1620 540 567 110 بلبرینگ 718/750 ACMB
750 1090 150 1170 3285 477 504 445 بلبرینگ 70/750 AMB
762 889 63.5 404.1 1143 504 540 58 بلبرینگ BA1B 311576
800 1150 155 1125 3285 405 524 بلبرینگ 70/800 AMB
850 1030 82 620.1 1674 450 477 140 بلبرینگ 718/850 AMB
850 1220 165 1242 3735 360 626 بلبرینگ 70/850 AMB
900 1030 63 374.4 1143 405 432 64 بلبرینگ BA1B 307788
900 1280 170 1404 4410 360 387 665 بلبرینگ 70/900 AMB
950 1360 180 1467 4680 342 360 ]805 بلبرینگ 70/950 AMB
1000 1220 100 830.7 2475 360 387 243 بلبرینگ 718/1000 AMB
1000 1420 185 1467 4860 324 342 890 بلبرینگ 70/1000 AMB
1060 1500 195 1512 5130 288 306 1050 بلبرینگ 70/1060 AMB
1120 1360 106 954 3375 306 318 بلبرینگ 718/1120 AMB
1120 1580 200 1548 5265 270 288 1150 بلبرینگ 70/1120 AMB
1180 1660 212 1566 5580 252 252 1350 بلبرینگ 70/1180 AMB
1250 1500 80 725.4 2430 252 270 295 بلبرینگ 708/1250 AMB
1250 1500 112 1026 3510 252 270 390 بلبرینگ 718/1250 AMB
1250 1750 218 1791 6885 216 1600 بلبرینگ 70/1250 AMB
[#ورودی#]

محصولات پیشنهادی

مهندسی آینده حرکت
درباره UKL
تاسیس در سال 2020، UKL Bearing Manufacturing Co., Ltd. (Wuxi) یک چین بلبرینگ تماس زاویه ای 7200 BECBP تامین‌کنندگان و OEM/ODM بلبرینگ تماس زاویه ای 7200 BECBP شرکت، یک شرکت صنعتی و تجاری یکپارچه است که بر تولید دقیق تمرکز دارد و تحقیق و توسعه، تولید و فروش را ترکیب می‌کند.
این شرکت در راه‌حل‌های بلبرینگ با عملکرد بالا تخصص دارد و پشتیبانی فنی برای صنایع جهانی با نیازهای بسیار بالا به دقت و قابلیت اطمینان فراهم می‌کند.

با بیش از 200 متخصص ماهر و یک پایگاه تولید کاملاً مدرن، تأسیسات UKL کل فرآیند تولید را پوشش می‌دهد - آهنگری، آنیلینگ، تراشکاری، عملیات حرارتی، سنگ‌زنی و مونتاژ خودکار.
با بهره‌گیری از بیش از 15 سال تجربه صادرات OEM/ODM، UKL به سرعت به نیازهای مشتریان پاسخ می‌دهد و خدمات انعطاف‌پذیر و سفارشی برای مشتریان در سراسر اروپا، آسیا، آفریقا و خاورمیانه ارائه می‌دهد.

Ukl Bearing Manufacturing Co.,Ltd اطلاعات بیشتر درباره ما Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    سال

    تجربه صنعتی

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تنوع مدل

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تعداد کارکنان

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    ارزش صادرات سالانه

Ukl Bearing Manufacturing Co.,Ltd
گواهی افتخار
اخبار
بلبرینگ تماس زاویه ای دانش صنعت

راهنمای انتخاب بلبرینگ 7308 در مقابل 7306: نحوه انتخاب بلبرینگ تماس زاویه ای مناسب برای برنامه شما

انتخاب بلبرینگ تماس زاویه ای مناسب گامی حیاتی در دستیابی به عملکرد قابل اعتماد تجهیزات، عمر طولانی و دقت عملیاتی پایدار است. در میان متداول ترین یاتاقان های تماس زاویه ای تک ردیفی، بلبرینگ 7308 و یاتاقان 7306 به طور گسترده در تجهیزات صنعتی، ماشین ابزار، موتورهای الکتریکی، پمپ ها و سیستم های تولید خودکار استفاده می شود. اگرچه هر دو به یک سری یاتاقان تعلق دارند و ویژگی‌های ساختاری مشابهی دارند، اما ابعاد، قابلیت‌های حمل بار، ویژگی‌های عملیاتی و کاربردهای مناسب آن‌ها به طور قابل توجهی متفاوت است. درک این تفاوت ها به مهندسان و متخصصان خرید اجازه می دهد تا تصمیمات آگاهانه ای را بر اساس شرایط کاری واقعی اتخاذ کنند نه اینکه صرفاً با اندازه یاتاقان انتخاب کنند.

بلبرینگ های تماس زاویه ای به طور خاص برای تحمل بارهای شعاعی و محوری ترکیبی به طور همزمان طراحی شده اند. زاویه تماس آنها ظرفیت بار محوری بالاتری را در مقایسه با بلبرینگ های شیار عمیق در حالی که دقت و استحکام دورانی عالی را حفظ می کند، امکان پذیر می کند.

درک تفاوت های اصلی بین بلبرینگ 7306 و بلبرینگ 7308

اگرچه بلبرینگ 7306 و یاتاقان 7308 اصل طراحی یکسانی دارند، افزایش اندازه یاتاقان به طور مستقیم بر ظرفیت بار، سفتی، وزن و الزامات نصب تأثیر می گذارد. مهندسان باید به جای در نظر گرفتن ابعاد به تنهایی، این عوامل را با هم ارزیابی کنند.

مورد مقایسه بلبرینگ 7306 بلبرینگ 7308
اندازه حفره معمولی کوچکتر بزرگتر
قطر بیرونی فشرده تر بزرگتر Housing Required
ظرفیت بار بار ترکیبی متوسط بار ترکیبی بالاتر
قابلیت سرعت برای برنامه های پرسرعت بهتر است برای برنامه های بار سنگین بهتر است
فضای نصب فضاهای محدود بزرگتر Equipment
تجهیزات معمولی موتورهای الکتریکی، رباتیک، دستگاه های دقیق ماشین ابزار، پمپ، ماشین آلات کشاورزی

عناصر نورد بزرگتر و هندسه راه آهن یاتاقان 7308 به طور کلی ظرفیت بار بالاتر و استحکام ساختاری را بهبود می بخشد. برعکس، یاتاقان 7306 اغلب در جایی انتخاب می‌شود که نصب فشرده، اینرسی کمتر و سرعت چرخش بالاتر اولویت دارند.

به جای این که بپرسیم کدام بلبرینگ بهتر است، سوال کاربردی تر این است که کدام بلبرینگ با شرایط عملیاتی بهتر مطابقت دارد.

تأثیر زاویه تماس بر عملکرد بلبرینگ

علاوه بر تفاوت ابعادی، زاویه تماس نقش به همان اندازه در انتخاب بلبرینگ ایفا می کند. بلبرینگ های تماس زاویه ای معمولاً در پیکربندی های مختلف زاویه تماس، از جمله 15 درجه، 25 درجه و 40 درجه موجود هستند که هر کدام برای نیازهای عملیاتی مختلف بهینه شده اند.

یاتاقان هایی با زاویه تماس کمتر معمولاً در سرعت های چرخشی بالاتر عملکرد بهتری دارند زیرا نیروی محوری کمتری را در حین کار ایجاد می کنند. زوایای تماس بزرگتر قابلیت حمل بار محوری را بهبود می بخشد و استحکام کلی یاتاقان را افزایش می دهد و آنها را برای تجهیزات سنگین که تحت نیروهای محوری قابل توجهی قرار می گیرند مناسب تر می کند.

هنگام مقایسه مدل هایی مانند بلبرینگ 7306 BEP در مقابل بلبرینگ 7306 BECBP، تمایز اصلی در طراحی قفس و پیکربندی داخلی به جای ابعاد اصلی نهفته است. مواد مختلف قفس و روش‌های هدایت بر عملکرد روان‌کاری، ویژگی‌های ارتعاش و پایداری عملکرد تحت شرایط سرعت متغیر تأثیر می‌گذارند. درک این تفاوت های طراحی به مهندسان کمک می کند تا پیکربندی مناسب را برای خدمات صنعتی مداوم انتخاب کنند.

انتخاب زاویه تماس مناسب باید همیشه بر اساس سرعت شفت، جهت بار محوری، الزامات پیش بارگذاری و دقت تجهیزات باشد تا پیروی از یک پیکربندی استاندارد واحد.

انتخاب برنامه محور

هر کاربرد صنعتی نیازهای عملیاتی متفاوتی را بر یاتاقان ها تحمیل می کند. تطبیق بلبرینگ با محیط کار واقعی موثرتر از انتخاب فقط بر اساس مشخصات کاتالوگ است.

یاتاقان 7306 معمولاً در مواردی استفاده می شود که سرعت چرخش و دقت موقعیت یابی اولویت دارند. کاربردهای معمولی عبارتند از موتورهای الکتریکی، تجهیزات اتوماسیون، روباتیک، ماشین آلات نساجی و سیستم های انتقال فشرده. در بسیاری از موارد، یک یاتاقان 7306 در کاربردهای موتور الکتریکی تعادل عالی بین راندمان، پایداری و عمر مفید را فراهم می کند.

بلبرینگ 7306 برای رباتیک نیز به طور گسترده انتخاب شده است زیرا مفاصل رباتیک به حرکت صاف، حداقل لرزش و دقت موقعیت ثابت تحت بارهای در حال تغییر نیاز دارند.

از سوی دیگر، یاتاقان 7308 برای کاربردهایی که به استحکام بالاتر و ظرفیت بار بیشتری نیاز دارند، مناسب تر است. پمپ‌های سنگین، کاهنده‌ها، گیربکس‌های صنعتی، تجهیزات کشاورزی و مراکز ماشین‌کاری اغلب از یاتاقان‌های بزرگ‌تر برای تحمل بارهای ترکیبی بیشتر استفاده می‌کنند.

برای تجهیزات ماشینکاری با دقت بالا، یاتاقان 7308 برای دوک ماشین ابزار اغلب انتخاب می شود زیرا سفتی بالاتر آن به بهبود دقت برش و افزایش پایداری دوک کمک می کند. به طور مشابه، بلبرینگ تماس زاویه ای با سرعت بالا 7308 می تواند در صورت روغن کاری مناسب و نصب با پیش بارگیری مناسب، عملکرد موثری داشته باشد.

مقایسه ویژگی های عملکرد

انتخاب بین دو یاتاقان باید شامل ارزیابی چندین عامل عملیاتی به طور همزمان باشد.

عامل انتخاب بلبرینگ 7306 بلبرینگ 7308
چرخش با سرعت بالا عالی خوب
مقاومت بار محوری خوب عالی
ظرفیت بار شعاعی متوسط بالاتر
صلبیت ساختاری خوب بالاتر
موقعیت یابی دقیق عالی عالی
تجهیزات صنعتی سنگین مناسب است بسیار مناسب

هیچ یاتاقانی تحت هر شرایطی بهترین عملکرد را ندارد. تجهیزاتی که با سرعت‌های چرخشی بسیار بالا کار می‌کنند اغلب از سایز یاتاقان‌های کوچک‌تر بهره می‌برند، در حالی که ماشین‌آلات صنعتی سنگین به طور کلی نیاز به افزایش ظرفیت بار و استحکام دارند.

ملاحظات عملی انتخاب بلبرینگ

انتخاب بلبرینگ باید با ارزیابی شرایط عملیاتی واقعی به جای مقایسه مشخصات کاتالوگ به تنهایی آغاز شود.

ابتدا فضای نصب موجود را مشخص کنید. یاتاقان‌های بزرگ‌تر نمی‌توانند به سادگی مدل‌های کوچک‌تر را بدون تأیید ابعاد شفت، تحمل‌های محفظه و فاصله‌های مونتاژ جایگزین کنند.

دوم، هر دو بار شعاعی و محوری را تخمین بزنید. بلبرینگ هایی که تحت نیروی محوری قابل توجهی کار می کنند، علاوه بر ظرفیت بار کافی، به انتخاب زاویه تماس مناسب نیز نیاز دارند.

سوم، سرعت عملیات را در نظر بگیرید. سرعت چرخش بالاتر گرمای اضافی ایجاد می کند و عملکرد روانکاری بیشتری را می طلبد. یاتاقان هایی که فراتر از محدودیت های سرعت توصیه شده خود انتخاب می شوند ممکن است دچار سایش زودرس شوند.

چهارم، الزامات سختی سیستم را ارزیابی کنید. تجهیزاتی مانند مراکز ماشینکاری و سیستم های موقعیت یابی دقیق اغلب از سختی یاتاقان بالاتر برای به حداقل رساندن انحراف شفت بهره می برند.

در نهایت، الزامات نگهداری را در طول چرخه عمر تجهیزات در نظر بگیرید. روغن کاری مناسب، کنترل آلودگی، تنظیم پیش بارگذاری، و دقت نصب به طور قابل توجهی بر طول عمر یاتاقان صرف نظر از اندازه یاتاقان تأثیر می گذارد.

به عنوان مثال، تنظیم مناسب پیش بار یاتاقان 7306 به حذف فضای داخلی بیش از حد کمک می کند و در عین حال از گرم شدن بیش از حد ناشی از پیش بارگذاری بیش از حد جلوگیری می کند. به همین ترتیب، درک نحوه نصب صحیح یاتاقان تماس زاویه ای 7308 - از جمله جهت نصب، کنترل پیش بارگذاری، و تراز شفت - برای دستیابی به عمر مفید طراحی شده ضروری است.

اشتباهات رایج در انتخاب بلبرینگ

چندین تصور اشتباه رایج اغلب منجر به خرابی زودرس یاتاقان یا کاهش عملکرد تجهیزات می شود.

یکی از اشتباهات رایج این است که فرض کنیم یک یاتاقان بزرگتر به طور خودکار عملکرد بهتری دارد. در حالی که یاتاقان 7308 ظرفیت بار بیشتری را فراهم می کند، بزرگ کردن غیر ضروری ممکن است اصطکاک، دمای عملیاتی و مصرف انرژی را افزایش دهد.

اشتباه دیگر تمرکز انحصاری بر ابعاد یاتاقان 7308 بدون در نظر گرفتن سفتی شفت، شرایط روغن کاری یا آرایش بلبرینگ است. ابعاد به تنهایی نمی توانند مناسب بودن برنامه را تعیین کنند.

برخی از مهندسان نیز تنظیمات پیش بارگذاری را نادیده می گیرند. پیش بارگذاری نامناسب می تواند لرزش را افزایش دهد، دقت چرخش را کاهش دهد و خستگی مسیر را تسریع کند.

نادیده گرفتن کیفیت روغن کاری یکی دیگر از مسائل رایج است. اگر فواصل روانکاری، انتخاب گریس یا کنترل آلودگی نادیده گرفته شود، حتی بلبرینگ های درجه یک ممکن است زودتر از موعد از کار بیفتند.

درک حالت های رایج خرابی بلبرینگ 7308، از جمله خستگی سطح، گرسنگی روانکاری، سایش آلودگی، گرمای بیش از حد، و آسیب نصب، به پرسنل تعمیر و نگهداری کمک می کند تا مشکلات احتمالی را قبل از وقوع خرابی شدید تجهیزات شناسایی کنند.

تولید دقیق از عملکرد قابل اعتماد بلبرینگ پشتیبانی می کند

عملکرد قابل اعتماد بلبرینگ نه تنها به انتخاب مناسب بلکه به کیفیت ساخت و ثبات فرآیند نیز بستگی دارد.

UKL Bearing Manufacturing Co., Ltd. (Wuxi) یک شرکت صنعتی و تجاری یکپارچه است که متخصص در ساخت بلبرینگ دقیق، ترکیب تحقیق و توسعه، تولید و فروش جهانی است. به عنوان یک کارخانه یاتاقان حرفه ای و شرکت تولید بلبرینگ در چین، UKL بر ارائه راه حل های بلبرینگ با کارایی بالا برای صنایعی که به دقت استثنایی و قابلیت اطمینان طولانی مدت نیاز دارند، تمرکز دارد.

UKL با بیش از 200 متخصص با تجربه و یک پایه تولید کاملاً مدرن، فرآیند کامل تولید را مدیریت می کند، از جمله آهنگری، بازپخت، تراشکاری، عملیات حرارتی، سنگ زنی و مونتاژ خودکار. این قابلیت تولید جامع از کیفیت ثابت محصول پشتیبانی می کند و در عین حال نیازهای مورد نیاز کاربردهای صنعتی مدرن را برآورده می کند.

این که آیا مشتریان تامین کنندگان بلبرینگ 7308 را ارزیابی می کنند یا تامین کنندگان بلبرینگ 7306 را مقایسه می کنند، انتخاب سازنده ای با قابلیت های تولید جامع، کنترل کیفیت دقیق و پشتیبانی فنی می تواند قابلیت اطمینان تجهیزات و عملکرد طولانی مدت عملیاتی را به طور قابل توجهی بهبود بخشد.

سوالات متداول

1. تفاوت اصلی بین بلبرینگ 7306 و یاتاقان 7308 چیست؟

تفاوت اصلی در ابعاد باربری، ظرفیت بار، سختی و فضای نصب است. بلبرینگ 7308 به طور کلی از بارهای بالاتر پشتیبانی می کند، در حالی که بلبرینگ 7306 برای کاربردهای فشرده و پرسرعت مناسب تر است.

2. آیا یاتاقان 7308 همیشه بهتر از یاتاقان 7306 است؟

خیر. انتخاب مناسب به شرایط عملیاتی، از جمله فضای موجود، اندازه شفت، سرعت چرخش، بار محوری و دقت مورد نیاز بستگی دارد.

3. آیا می توان از بلبرینگ 7306 در موتورهای الکتریکی استفاده کرد؟

بله. یاتاقان 7306 معمولاً در کاربردهای موتور الکتریکی استفاده می شود زیرا دقت دورانی عالی، عملکرد پایدار و عملکرد کارآمد را تحت بارهای ترکیبی متوسط ​​ارائه می دهد.

4. در تعویض بلبرینگ 7308 چه فاکتورهایی را باید در نظر گرفت؟

تعویض باید ارجاع متقاطع بلبرینگ 7308، ابعاد شفت و محفظه، الزامات بار، زاویه تماس، روش روغن کاری، تنظیمات پیش بارگذاری و سرعت عملیات را در نظر بگیرد تا از سازگاری اطمینان حاصل شود.

5. چگونه می توان عمر یاتاقان را افزایش داد؟

نصب صحیح، تنظیم دقیق پیش بارگذاری، روغن کاری مناسب، جلوگیری از آلودگی، بازرسی منظم و انتخاب مدل بلبرینگ صحیح برای شرایط عملیاتی موثرترین راه برای به حداکثر رساندن عمر بلبرینگ است.
