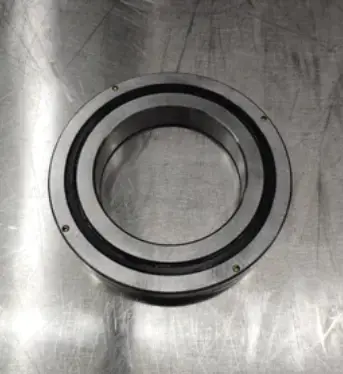

بلبرینگ RB2508 برای بازوهای ربات: امکان حرکت دقیق و طول عمر بیشتر

منطق ساختاری: چرا غلتک های متقاطع بهتر از ترتیبات مرسوم عمل می کنند؟

اتصالات ربات سنتی اغلب به ترکیبی از بلبرینگ‌های شیار عمیق، جفت‌های تماس زاویه‌ای یا رولبرینگ‌های مخروطی متکی هستند. هر کدام از اینها جهت بار محدود را به خوبی کنترل می کنند، اما نیاز به تنظیم دقیق پیش بارگذاری دارند و فضای محوری بیشتری را مصرف می کنند. RB2508 مسیر متفاوتی را طی می کند.

چیدمان 90 درجه شیار V-Groove

در یک غلتک متقاطع، غلتک های استوانه ای در فواصل 90 درجه در یک شیار V شکل قرار می گیرند. این جهت گیری به یک یاتاقان اجازه می دهد تا بارهای شعاعی، بارهای محوری در هر دو جهت و بارهای خمشی را به طور همزمان جذب کند. برای اتصال ربات، این به طراحی محفظه ساده‌تر، اجزای کمتر و پشته محوری کوتاه‌تر است.

تقسیم حلقه بیرونی، حلقه داخلی یکپارچه

RB2508 از یک حلقه بیرونی تقسیم شده و یک حلقه داخلی یک تکه استفاده می کند. این پیکربندی مخصوصاً زمانی مناسب است که دقت چرخش حلقه داخلی حیاتی باشد، که در مفاصل ربات که در آن حلقه داخلی به فلنج خروجی یا درایو هارمونیک متصل می شود، رایج است. حلقه بیرونی تقسیم شده امکان تنظیم پیش بارگیری را در طول مونتاژ فراهم می کند، در حالی که حلقه داخلی یکپارچه گردی و استحکام را حفظ می کند.

سطح نازک، تعادل با استحکام بالا

با سوراخ 25 میلی متر و عرض 8 میلی متر، RB2508 به عنوان یک یاتاقان با بخش نازک طبقه بندی می شود. یاتاقان های مقطع نازک در صورت استفاده یا نصب نادرست مستعد تغییر شکل هستند، اما زمانی که به درستی پشتیبانی شوند، نسبت سختی به وزن عالی را ارائه می دهند. طرح غلتک متقاطع کاهش ضخامت دیواره را با توزیع بار در تعداد بیشتری از عناصر نورد جبران می کند.

RB2508 مشخصات کلیدی و مشکلات انتخاب

قبل از ادغام RB2508 در یک مفصل ربات، مهندسان باید ابعاد هسته و رتبه بندی بار آن را بررسی کنند. جدول زیر پارامترهای اساسی را خلاصه می کند.

درک کدهای پسوندی

RB2508 اغلب با پسوندهایی مشخص می شود که آب بندی، ترخیص و دقت را مشخص می کند. ترکیبات رایج عبارتند از:

• UU : از هر دو طرف مهر و موم شده، محافظت در برابر گرد و غبار و حفظ چربی را ارائه می دهد.
• C0 : فاصله شعاعی استاندارد، مناسب برای شرایط عملیاتی متوسط.
• CC0 : حالت از پیش بارگذاری شده، حذف فاصله و افزایش صلبیت.
• P5 / P4 / P2 : نمرات دقیق، با اعداد کوچکتر نشان دهنده دقت بالاتر.

به عنوان مثال، RB2508UUCC0P5 نشان دهنده یک یاتاقان دوبار مهر و موم شده و از پیش بارگذاری شده با دقت P5 است. انتخاب فاصله یا درجه دقیق اشتباه می تواند منجر به اصطکاک بیش از حد، تولید گرما یا سفتی ناکافی برای حلقه کنترل ربات شود.

حساسیت نصب

بلبرینگ های مقطع نازک به اعوجاج ناشی از نصب حساس هستند. اگر محفظه یا شانه شفت با صافی و عمود بودن درست ماشینکاری نشود، مسیر مسابقه می‌تواند تغییر شکل داده و باعث موج‌های گشتاور و خستگی زودرس شود. این نقص بلبرینگ نیست. این یک نیاز در سطح سیستم است. مهندسان باید تلورانس مسکن را بررسی کنند و از روش نصب کنترل شده استفاده کنند.

تامین کنندگان غلتک متقاطع ربات RB2508، شرکت OEM/ODM

UKL Bearing Manufacturing Co., Ltd. عمده فروشی RB2508 Robot Crossed Roller Bearing و شرکت OEM/ODM است.

مشاهده محصول →

سناریوهای کاربردی و عملکرد در بازوهای ربات

RB2508 به طور گسترده در اتصالات ربات صنعتی، محورهای چرخشی و مراحل تعیین موقعیت دقیق استفاده می شود. توانایی آن برای حمل بارهای ترکیبی در یک پاکت فشرده، آن را برای ربات‌های مشارکتی، بازوهای SCARA و افکت‌های نهایی که در آن فضا در بالاترین حد است، مناسب می‌سازد.

کاهش Runout و بهبود قابلیت تکرار

در اتصال ربات، خروجی محوری و شعاعی به طور مستقیم بر دقت نقطه مرکز ابزار تأثیر می گذارد. بلبرینگ غلتکی متقاطع با تلورانس‌های محکم این انحرافات را به حداقل می‌رساند و به کنترل‌کننده اجازه می‌دهد تکرارپذیری را در میلیون‌ها چرخه حفظ کند. نوع CC0 از پیش بارگذاری شده اغلب به این دلیل انتخاب می شود، زیرا فاصله داخلی را از بین می برد و سفتی موثر مفصل را افزایش می دهد.

عمر خستگی تحت بارهای متغیر

مفاصل ربات به ندرت بار ثابتی را مشاهده می کنند. آنها شروع، توقف، و تغییرات مکرر بار را تجربه می کنند. هندسه عنصر نورد RB2508 تنش تماسی را در سطح بزرگتری نسبت به بلبرینگ‌های سایز مشابه توزیع می‌کند که می‌تواند عمر خستگی را در شرایط نوسانی یا بار متغیر افزایش دهد. در حالی که محاسبات دقیق عمر به طیف بار خاص بستگی دارد، مزیت اساسی در تماس خط غلتک‌های استوانه‌ای در مقابل تماس نقطه‌ای توپ‌ها نهفته است.

نحوه درخواست قیمت و پشتیبانی سفارشی RB2508

قیمت RB2508 به عوامل مختلفی بستگی دارد: درجه دقیق (P5، P4، P2)، ترخیص یا پیش بارگیری (C0، CC0)، گزینه آب بندی (UU یا باز)، و مقدار سفارش. از آنجایی که این متغیرها هم بر هزینه ساخت و هم بر زمان تولید تأثیر می گذارند، لیست قیمت عمومی به ندرت دقیق است.

برای دریافت یک نقل قول معنی دار، اطلاعات زیر را آماده کنید:

1. درجه دقت مورد نیاز و کلاس ترخیص کالا از گمرک
2. سرعت عملیاتی و شرایط بار (شعاعی، محوری، لحظه ای)
3. الزامات آب بندی و ترجیح روانکاری
4. مقدار سالانه یا دسته ای

تامین کنندگان با پشتیبانی مهندسی همچنین می توانند در ابعاد غیر استاندارد، پیش بارگذاری سفارشی و راهنمایی نصب کمک کنند. هنگام ارزیابی یک تامین کننده، بپرسید که آیا آنها می توانند مدل های سه بعدی، نقشه های ابعادی و مشاوره فنی را برای طراحی مشترک خاص ارائه دهند یا خیر.

سوالات متداول

Q1: رتبه بار دینامیکی پایه RB2508 چیست؟

رتبه بار دینامیکی پایه (C) 3.63 کیلو نیوتن و رتبه بار استاتیک پایه (C0) 3.83 کیلونیوتن است.

Q2: آیا RB2508 می تواند مستقیماً سایر بلبرینگ های غلتک متقاطع با ابعاد مشابه را جایگزین کند؟

از نظر ابعادی، ممکن است با سایر غلتک های متقاطع 25x41x8 میلی متر تعویض شود. با این حال، درجه دقیق، فاصله و طراحی داخلی می تواند متفاوت باشد. همیشه قبل از تعویض، کد پسوند و الزامات عملکرد را بررسی کنید.

Q3: چگونه باید RB2508 نصب شود تا دقت بازوی ربات حفظ شود؟

مطمئن شوید که محفظه و شانه های شفت صاف و عمود هستند. از فشار دادن یاتاقان در حین مونتاژ خودداری کنید و دنباله سفت کردن توصیه شده را دنبال کنید. برای یاتاقان های با مقطع نازک، اعوجاج نصب یکی از دلایل رایج کاهش دقت است.

Q4: آیا می توانید مدل ها یا نقشه های سه بعدی RB2508 را ارائه دهید؟

بسیاری از تامین کنندگان فایل های 3D STEP و نقشه های 2 بعدی را در صورت درخواست ارائه می دهند. اینها برای ادغام در طراحی مفصل ربات و برای تأیید تناسب قبل از سفارش مفید هستند.
