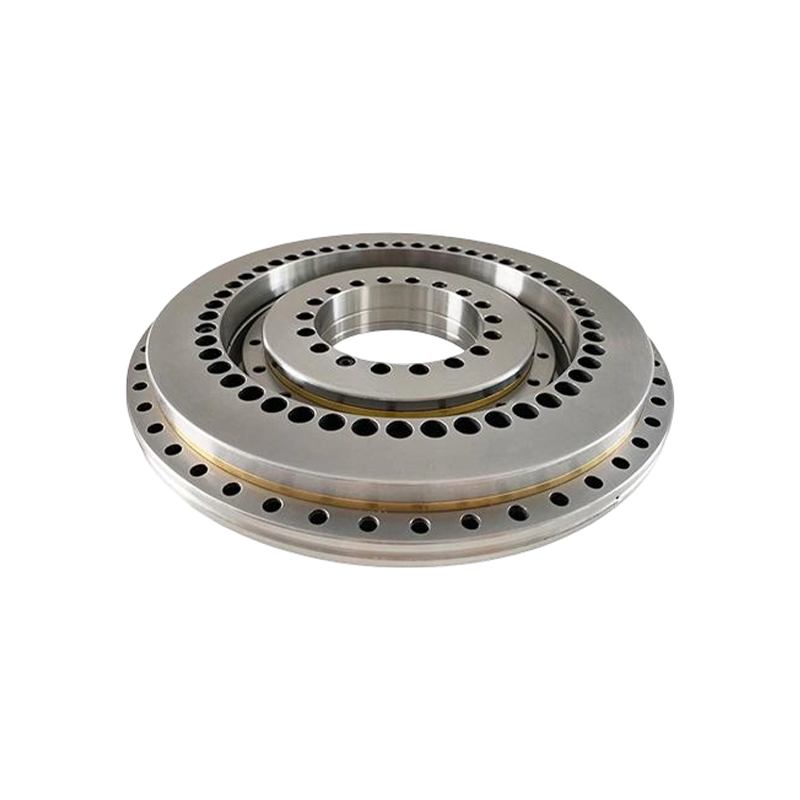

یاتاقان اندازه گیری زاویه YRTM

بلبرینگ میز دوار YRTM با سیستم اندازه‌گیری زاویه: اندازه‌گیری جابجایی زاویه‌ای نقش مهمی در کاربردهای صنعتی، به‌ویژه در صنعت ماشین‌ابزار، که در آن دقت بالایی برای زاویه چرخش قطعات ماشین‌کاری شده مورد نیاز است، بازی می‌کند. این امر مستلزم اندازه گیری دقیق و کنترل جابجایی زاویه ای است.

در حال حاضر، روش های رایج برای اندازه گیری جابجایی زاویه ای شامل رمزگذارهای نوری و رمزگذارهای مغناطیسی است. علاوه بر این، به دلیل اینکه بر روی یک یاتاقان ORT نصب شده است، این شفت ترکیبی دقت دورانی بسیار بالایی را ارائه می‌کند و می‌تواند به طور همزمان بارهای محوری، بارهای شعاعی و لحظات واژگونی را تحمل کند. این بسیار مناسب برای میزهای چرخشی CNC با دقت بالا، مراکز ماشینکاری و برنامه های کاربردی مانند تحقیقات علمی و اندازه گیری در صنعت ماشین ابزار است.

Contact Us تماس با ما
PREV：بلبرینگ چرخان دقیق YRT بعدی：بلبرینگ دقیق YRTS با سرعت بالا
  • توضیحات
  • مشخصات
  • تماس با ما

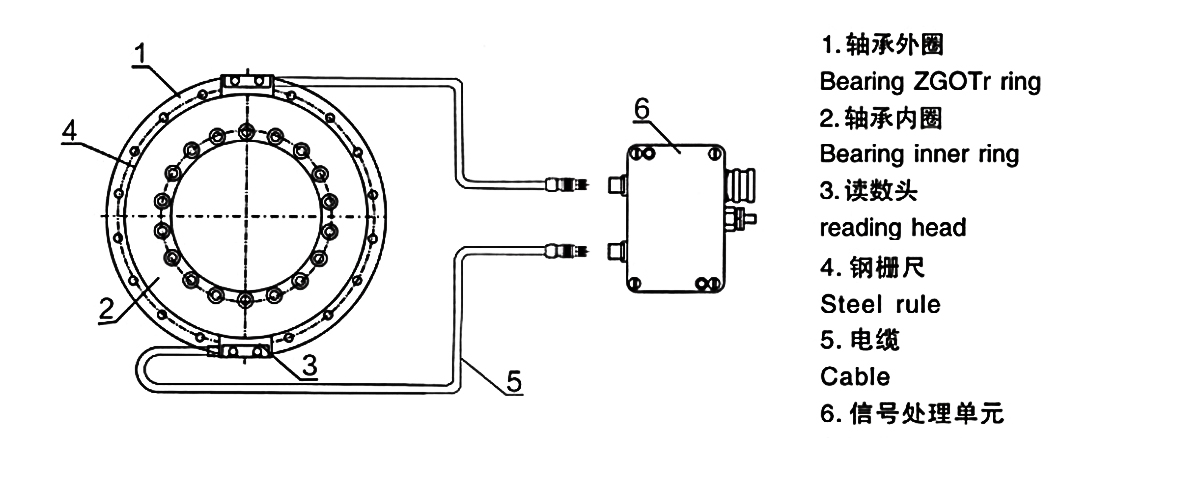

مزایای سیستم اندازه گیری شبکه فولادی:
1. رمزگذار القایی غیر تماسی، بدون سایش
2. دقت قابل مقایسه با رمزگذارهای نوری، با حداکثر دقت ≤2
3. سیستم اندازه گیری سر خواندن دوگانه امکان تصحیح بلادرنگ انحرافات شعاعی بلبرینگ را فراهم می کند
4. سرعت بالا، عملکرد پویا بالا، وضوح بالا
5. بدون اجزای مغناطیسی، بدون پاسخ پسماند، بدون خطر مغناطیس زدایی
6. مقاومت قوی در برابر تداخل محیطی، رتبه حفاظتی IP67، مقاومت در برابر فشار آب و گرد و غبار خاص، غیر حساس به هر نوع آلودگی یا کثیفی.
7. طراحی فشرده مشکل فضای نصب محدود را حل می کند.
8. می تواند موج سینوسی (1VPP) یا سیگنال موج مربعی (TTL) را صادر کند، سازگار با سیستم های CNC زیمنس و FANUC.

ویژگی های بلبرینگ میز دوار YRTM با سیستم اندازه گیری زاویه:
1. رمزگذار القایی غیر تماسی، بدون سایش;
2. دقت 1. دقت بالا ≤2'' در مقایسه با رمزگذارهای نوری.
2. سیستم اندازه گیری سرخوان دوگانه امکان تصحیح بلادرنگ انحراف شعاعی بلبرینگ را فراهم می کند.
3. سرعت بالا، عملکرد پویا بالا، و وضوح بالا.
4. بدون اجزای مغناطیسی، بدون واکنش نوار مغناطیسی، و بدون خطر demagnetization.
5. مقاومت قوی در برابر تداخل محیطی مانند ذرات جامد و روغن، درجه حفاظت IP67، مقاومت در برابر فشار آب خاص، ضد گرد و غبار و غیر حساس به هر نوع آلودگی یا کثیفی.
6. طراحی فشرده مشکل فضای نصب محدود را حل می کند.
7. نصب ساده، تنظیم سریع، مقاومت فوق العاده بالا در برابر شوک و لرزش، پایداری خوب و قابلیت اطمینان بالا.

برنامه های کاربردی:

این محصول عمدتاً در ماشین آلات CNC با دقت بالا، دوک های ماشین ابزار، رادار، ربات های صنعتی، هوافضا و سایر زمینه ها استفاده می شود.

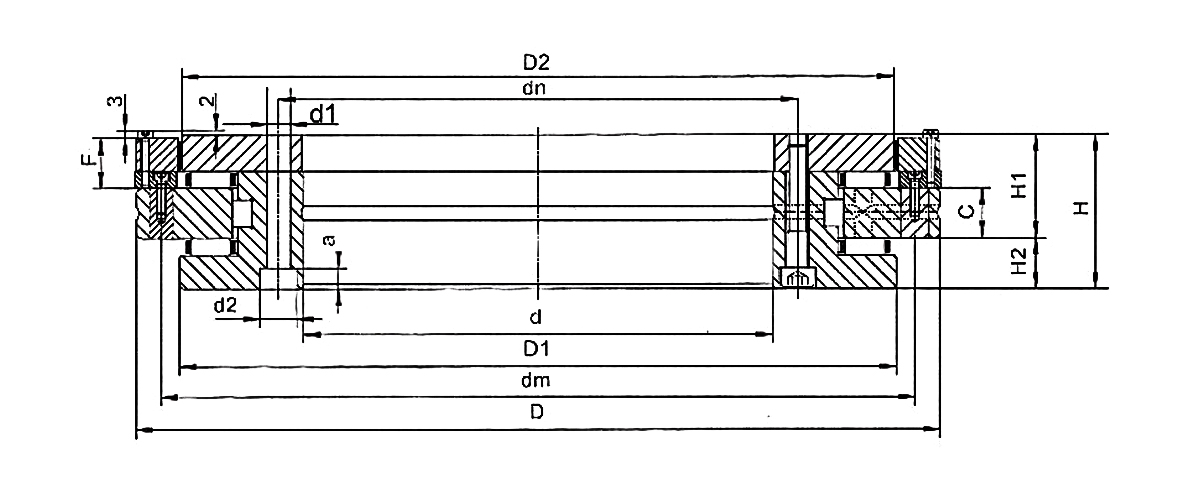

نوع بلبرینگ ابعاد کلی سوراخ های ثابت
d D H H1 H2 C D1 D2 F L dn dm حلقه داخلی حلقه بیرونی
واحد: میلی متر d1 d2 a تعداد d3 تعداد
میلی متر میلی متر
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273.05/274.42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344.37/343.1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

پیچ
اتصال
تعداد 		شعاعی محوری
تمام شده 		اتصال
سوراخ های پیچ 		زمین
t 		سفت شدن
گشتاور
از پیچ 		بار نامی پایه محدود
ریخته شده 		اصطکاک
لحظه 		وزن نوع بلبرینگ
محوری شعاعی
پویا استاتیک پویا استاتیک
مامان حدود کوآ Cr کور گریس
روغن کاری
میکرومتر G تعداد تعداد Xt نیوتن متر KN r/min نیوتن متر ≈ کیلوگرم
4 3 M8 3 36×10 درجه 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7.5 درجه 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7.5 درجه 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10 درجه 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10 درجه 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7.5 درجه 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7.5 درجه 34 355 2800 200 765 120 70 45 YRTM460
