بلبرینگ بسیار نازک CRBH

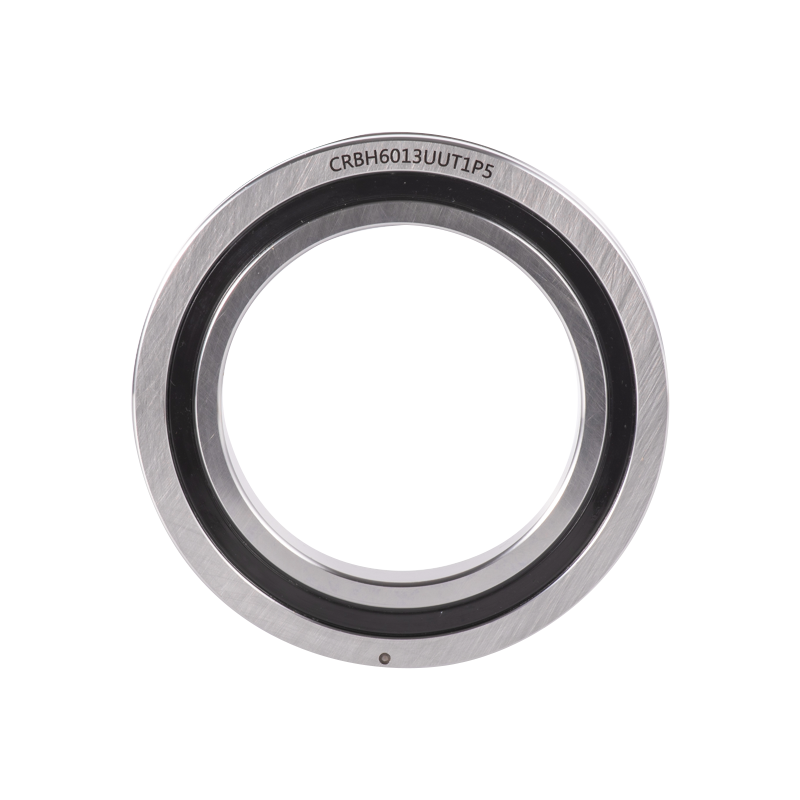

CRBH Ultra Thin Precision Bearing یک نسخه فوق نازک از نوع RU است که دارای استحکام بالا و دقت بالا است. این مدل فاقد سوراخ‌های نصب بر روی حلقه‌های داخلی و خارجی است که برای نصب به فلنج و صندلی‌های تکیه‌گاه نیاز دارد. بلبرینگ از یک حلقه بیرونی، یک حلقه داخلی و بلوک های محافظ پلاستیکی غلتشی تشکیل شده است. حلقه بیرونی دارای یک الگوی شبکه است و توسط سه حلقه سفت کننده محکم می شود، مناسب برای کاربردهایی که حلقه داخلی می چرخد.

Contact Us تماس با ما
PREV：غلتک متقاطع نازک RA بعدی：بلبرینگ دقیق پروفیل SX
  • توضیحات
  • مشخصات
  • تماس با ما

مزایای باربری
1. صلبیت بالا و دقت بالا: غلتک‌های استوانه‌ای متعامد بین حلقه‌های داخلی و خارجی، استحکام و دقت اجرا را افزایش می‌دهند.
2. طراحی جداکننده: برای اطمینان از چرخش صاف بین غلتک ها جداکننده ها نصب می شوند.
3. نصب آسان: سوراخ‌های نصب روی حلقه‌های داخلی و خارجی نصب سریع در تجهیزات را تسهیل می‌کند.
4. گزینه های نوع باز و مهر و موم شده: بلبرینگ های مهر و موم شده به واشرهای لاستیکی مصنوعی مخصوص برای محافظت بیشتر مجهز شده اند.

امتیاز فروش
نازک و دقت بالا: دقت تا P2 و P4، مناسب برای کاربردهای چرخشی با دقت بالا.
طراحی مقطع نازک: استحکام قابل توجهی در مقایسه با یاتاقان های سنتی بهبود یافته است.

برنامه های کاربردی
بلبرینگ های نوع CRBH برای کاربردهایی که به ابعاد مقطع کوچک و چرخش با دقت بالا نیاز دارند، مانند میزهای چرخشی دقیق، مفاصل چرخشی بازوی روباتیک، دستگاه های پزشکی و ابزار اندازه گیری مناسب هستند.

مقایسه مزایا
در مقایسه با بلبرینگ، بلبرینگ های نوع CRBH به طور قابل توجهی استحکام را از طریق ساختار تماس خط غلتک های استوانه ای بهبود می بخشد. در مقایسه با بلبرینگ های تماس زاویه ای دو ردیفه، طراحی مقطع کوچکتر آن استحکام را 3 تا 4 برابر افزایش می دهد و نیازهای عملکرد بالاتر را برآورده می کند.

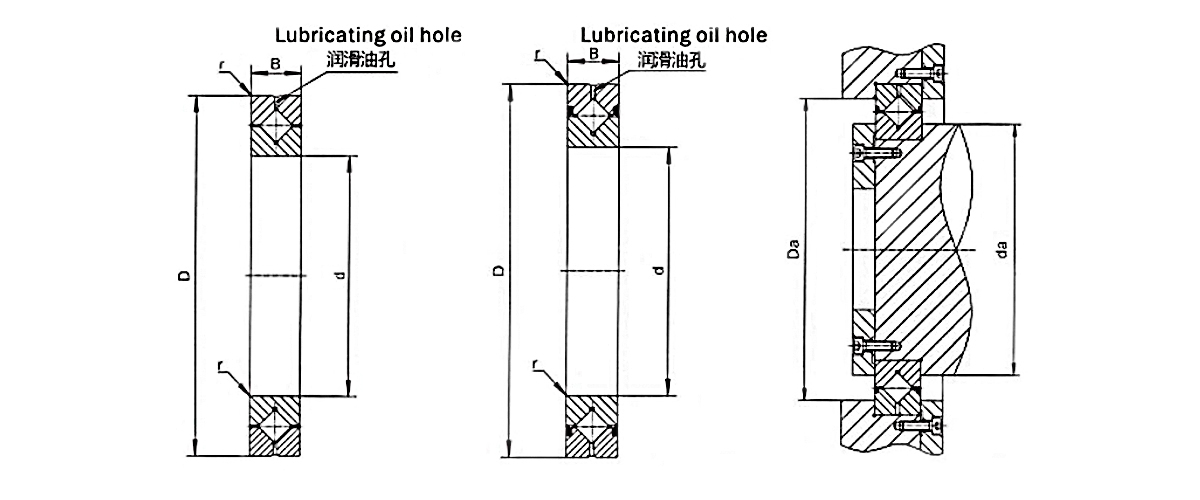

نوع بلبرینگ بعد اندازه شانه رتبه بندی بار پایه (راد وزن
قطر داخلی قطر بیرونی بالا چمفر Cr کور
d D B Rmin دا دا KN KN کیلوگرم
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 دلار استرالیا 600 700 40 3 625.8 668.2 264 721 29
