درک صلبیت و مزایای ظرفیت بار غلتک متقاطع RB2508
چالش مهندسی: دقت تحت محدودیت
سیستمهای روباتیک مدرن با یک پارادوکس مهندسی روبرو هستند: طراحان باید در فضاهای فشردهتر به دقت بیسابقهای دست یابند و همزمان بارهای پیچیده و چند جهته را مدیریت کنند. روباتهای صنعتی که در تولید، مونتاژ و کارهای دقیق کار میکنند، به اتصالاتی نیاز دارند که تکرارپذیری سطح میکرون را حتی در شرایط بارگذاری متغیر حفظ کنند. این چالش منجر به نوآوری در فن آوری بلبرینگ شده است، به ویژه به سمت راه حل هایی که چندین عملکرد باربر را در اجزای منفرد و کارآمد در فضا ادغام می کند.
را بلبرینگ RB2508 نشان دهنده یک پیشرفت در طراحی غلتک متقاطع است. این قطعه جمع و جور با ابعاد 25 میلی متر سوراخ، 41 میلی متر قطر بیرونی و 8 میلی متر عرض، ویژگی های استحکام و ظرفیت بار را ارائه می دهد که از راه حل های یاتاقان معمولی بسیار بزرگتر فراتر می رود. درک مبانی فنی این مزیت عملکردی برای مهندسین طراحی سیستم های رباتیک نسل بعدی ضروری است.
این بررسی جامع اصول مهندسی پشت عملکرد برتر RB2508، قابلیتهای حمل بار در محورهای متعدد و ادغام عملی آن در برنامههای روباتیک پیشرفته را بررسی میکند. با تجزیه و تحلیل هندسه غلتک متقاطع و مکانیسمهای پیش بارگذاری، نشان میدهیم که چرا این یاتاقان به راهحل ترجیحی برای محیطهای صنعتی پر تقاضا تبدیل شده است.
هندسه غلتک متقاطع: پایه و اساس صلبیت برتر
درک پیکربندی غلتک متقاطع
بلبرینگ های سنتی از عناصر نورد کروی استفاده می کنند که در مسیرهای دایره ای مرتب شده اند و تماس نقطه ای بین هر توپ و سطح راهرو آن ایجاد می کنند. این هندسه، در حالی که برای کاربردهایی با بارگذاری غالباً تک جهتی کافی است، زمانی که تحت بارهای شعاعی، محوری و لحظهای ترکیبی قرار میگیرد، محدودیتهای ذاتی را نشان میدهد. تماس نقطه ای تنش را در مناطق کوچک متمرکز می کند، ظرفیت بار را محدود می کند و به انطباق تحمل تحت بار کمک می کند.
بلبرینگ های غلتکی متقاطع اساساً این معماری را دوباره تصور می کنند. به جای عناصر کروی در مسابقات دایره ای، یاتاقان های غلتکی متقاطع از عناصر غلتکی استوانه ای استفاده می کنند که در زوایای 90 درجه نسبت به غلتک های مجاور در همان حلقه یاتاقان قرار دارند. این آرایش عمودی چندین رابط خط تماس ایجاد می کند، جایی که هر غلتک مسیر خود را در امتداد یک سطح گسترده به جای یک نقطه تماس می گیرد.
مزایای تماس خط: توزیع تنش و ظرفیت بار
را line contact geometry delivers several critical performance advantages:
- توزیع بار در مناطق تماس گسترده، غلظت تنش اوج را کاهش میدهد و ظرفیت بار بیشتری را در پوششهای فشرده ایجاد میکند.
- پذیرش بار چند جهته به یاتاقان های تک اجازه می دهد تا بارهای شعاعی را روی دو محور عمود بر هم، بارهای محوری و بارهای لحظه ای به طور همزمان تحمل کنند.
- کاهش استرس تماس، عمر خستگی باربری را افزایش می دهد، به ویژه برای کاربردهای روباتیک با چرخه بالا
- پاسخ سفتی پیشرفته انحراف تحت بار را به حداقل می رساند، که برای دقت موقعیت یابی بسیار مهم است
مخصوصاً برای RB2508، این پیکربندی تماس خطی به این معنی است که یک غلتک متقاطع با سوراخ 25 میلیمتری میتواند به طور قابل اعتمادی بزرگی بار را مدیریت کند که به ترتیبات یاتاقان معمولی به میزان قابل توجهی نیاز دارد. یک مجموعه مچ ربات صنعتی معمولی که ممکن است به سه نوع یاتاقان جداگانه نیاز داشته باشد (بلبرینگ شعاعی، یاتاقان توپ رانش و یاتاقان پشتیبانی بار لحظه ای) را می توان در یک واحد RB2508 ادغام کرد.
را Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
یکی از ویژگی های متمایز بلبرینگ های غلتکی متقاطع با درجه دقیق، سیستم یکپارچه پیش بارگذاری است. یاتاقانهای استاندارد با فاصله قابل اندازهگیری کار میکنند - یک شکاف کوچک بین عناصر غلتشی و مسیرهای مسابقه که به بلبرینگ اجازه میدهد بدون اتصال کار کند. این فاصله، که معمولاً در دهها میکرومتر اندازهگیری میشود، انطباق ذاتی ایجاد میکند. هنگامی که یک اتصال ربات بار را تجربه می کند، یاتاقان کمی منحرف می شود زیرا عناصر غلتشی و مسیرهای مسابقه قبل از قرار گرفتن در جهت بارگذاری مجدد از هم جدا می شوند.
را RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
را preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
تحلیل ظرفیت بار: درک عملکرد RB2508 در چند محور
رتبه بندی بار پویا و زمینه برنامه
ظرفیت بار باربری از طریق رتبهبندی بار دینامیکی تعریف میشود - مقدار باری که در آن یک یاتاقان قبل از شروع ریزش خستگی یک میلیون دور کامل میکند. مشخصات RB2508 شامل چندین رتبه بار دینامیکی است که قابلیت چند جهتی آن را منعکس می کند:
| جهت بارگذاری | رتبه بندی پویا (نیوتن) | متن برنامه معمولی |
|---|---|---|
| بار شعاعی | 3500 | عمود بر محور یاتاقان |
| بار محوری | 1,980 | در امتداد محور یاتاقان |
| بار لحظه ای | 180 نیوتن متر | لحظه کج شدن یا خم شدن |
زمینه مقدار بار عملی
برای ارائه این رتبهبندیها: یک بازوی رباتی 5 کیلوگرمی که 500 میلیمتر از مفصل مچ آن امتداد دارد، زمانی که بازو بهصورت افقی باز میشود، بار لحظهای تقریباً 25 نیوتن متری در یاتاقان مفصل ایجاد میکند. ظرفیت گشتاور 180 نیوتن متری RB2508 ضریب ایمنی 7 برابر بار را فراهم می کند - یک حاشیه قابل توجه برای نیروهای شتاب دینامیکی، بارگذاری ضربه و تغییرات ابزار. این ظرفیت لنگر خارقالعاده، یاتاقانهای غلتکی متقاطع را از همه انواع بلبرینگهای معمولی با اندازههای معادل متمایز میکند.
را dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
سناریوهای بار ترکیبی: مزیت RB2508
بارگذاری مفصل ربات به ندرت شامل نیروی شعاعی خالص، نیروی محوری خالص یا گشتاور خالص است. در عوض، مفاصل بارگذاری همزمان را در چندین محور تجربه می کنند. یک مفصل شانه روباتی را در نظر بگیرید که از یک بازوی افقی پشتیبانی می کند و یک شیء گرفته شده از خط مرکزی مفصل فاصله دارد:
- بار شعاعی از وزن بازو و بار محموله ایجاد نیروی رو به پایین عمود بر محور بازو
- بار محوری ناشی از تغییرات ابزار و تغییرات موقعیت بار عمودی
- بار لحظه ای از فاصله افست بین محور مشترک و مرکز ثقل بار
یک یاتاقان RB2508 هر سه جزء بار را در پوشش طراحی خود جای می دهد. راهحلهای مرسوم معمولاً نیازمند مجموعههای بلبرینگ متعددی هستند که در پیکربندیهای مسکن پیچیده مرتب شدهاند. معماری غلتکی متقاطع RB2508 بارهای ترکیبی را از طریق آرایش عناصر متقاطع خود می پذیرد و نیاز به مکانیسم های توزیع بار خارجی را از بین می برد.
سختی: اندازه گیری و درک عملکرد RB2508
سختی بلبرینگ: پارامتر مهندسی دقیق
صلبیت در کاربردهای بلبرینگ به صورت سفتی (مقاومت در برابر انحراف تحت بار اعمال شده) تعیین می شود. سختی از نظر ریاضی به صورت بار تقسیم بر انحراف بیان می شود که بر حسب واحد نیوتن در میکرومتر اندازه گیری می شود. یک یاتاقان با سختی بالاتر در برابر انحراف مقاومت می کند و موقعیت را با دقت بیشتری تحت بار حفظ می کند.
را RB2508's stiffness characteristics vary by load direction. Typical values include:
- سختی شعاعی: تقریباً 50-70 نیوتن بر میکرومتر (بسته به تنظیمات پیش بارگذاری)
- سختی محوری: تقریباً 30-50 نیوتن بر میکرومتر
- سفتی ممان: تقریباً 15-20 نیوتن متر بر میلی رادیان
راse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
پایداری دما و ثبات پیش بارگذاری
سختی بلبرینگ به دما بستگی دارد. با افزایش دمای یاتاقان، ویسکوزیته روان کننده کاهش می یابد و نیروهای پیش بار فنر کاهش می یابد و سفتی کلی کاهش می یابد. مکانیزم پیش بارگذاری مبتنی بر فنر RB2508 برای به حداقل رساندن این تخریب مهندسی شده است. فنرهای موجی در حلقه بیرونی یاتاقان برای موادی با ضرایب انبساط حرارتی بسیار پایین انتخاب میشوند و نیروی پیشبار را در محدوده مثبت یا منفی 5 درصد در محدوده عملکرد یاتاقان از منفی 10 تا مثبت 80 درجه سانتیگراد حفظ میکنند.
این پایداری حرارتی تضمین میکند که یک اتصال ربات دقت ثابتی را حفظ میکند چه در شرایط راهاندازی صبح خنک کار کند و چه پس از عملیات طولانی مدت چرخه کاری بالا که دمای بلبرینگ را افزایش میدهد. یاتاقانهای معمولی تغییرات سختی بیشتری را در محدودههای دما تجربه میکنند، که منجر به رانش موقعیت در طول جلسات طولانیمدت عملیات میشود - یک محدودیت حیاتی که توسط طراحی پیشبار RB2508 حذف شده است.
تعالی تولید: چگونه RB2508 به عملکرد برتر دست می یابد
ساخت دقیق: از مواد اولیه تا بلبرینگ نهایی
UKL Bearing Manufacturing Co., Ltd. (Wuxi)، یک شرکت صنعتی و تجاری یکپارچه و متخصص در راه حل های بلبرینگ دقیق، فرآیند تولید جامع مورد نیاز برای تولید بلبرینگ های مطابق با مشخصات RB2508 را نشان می دهد. به عنوان یک کارخانه بلبرینگ حرفه ای که تحقیق، توسعه، تولید و فروش را با هم ترکیب می کند، رویکرد UKL نمونه ای از سختی تولید است که توسط تولید بلبرینگ های غلتکی متقاطع مدرن مورد نیاز است.
را RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
فرآیندهای ساخت یاتاقان غلتکی متقاطع نیاز به دقت استثنایی دارد. توالی کامل ساخت بلبرینگ شامل موارد زیر است:
- آهنگری و بازپخت مواد خام برای ایجاد ساختار مواد و کاهش تنش های داخلی
- عملیات تراشکاری که قطرهای خارجی و سوراخ اولیه را در تلورانس های مثبت یا منفی 0.5 میلی متری ایجاد می کند.
- چرخه های عملیات حرارتی که مواد را به سختی مشخص می رساند (معمولا 60-65 HRC برای اجزای RB2508)
- عملیات سنگ زنی دقیق برای دستیابی به ابعاد نهایی با تحمل مثبت یا منفی 0.01 میلی متر و پرداخت سطح زیر 0.15 میکرومتر.
- قرار دادن غلتک متقاطع و ادغام فنر پیش بار که نیاز به نصب تخصصی و تأیید کیفیت دارد
- مونتاژ خودکار اجزای بلبرینگ با اندازه گیری دقیق در هر مرحله
تضمین کیفیت: تأیید مشخصات عملکرد
تأسیسات تولید بلبرینگ که از سیستمهای کیفیت مدرن استفاده میکنند، عملکرد RB2508 را از طریق پروتکلهای بازرسی و آزمایش متعدد تأیید میکنند. هر یاتاقان تحت:
- بازرسی ابعادی با استفاده از تجهیزات اندازه گیری دقیق برای تأیید سوراخ، قطر بیرونی و عرض در تلورانس های مشخص شده
- اندازه گیری گرد بودن و خروجی بودن حصول اطمینان از اینکه حلقه های یاتاقان کاملا متحدالمرکز هستند و برای کاربردهای دقیق بسیار مهم است.
- اندازه گیری نیروی پیش بار که مکانیسم های فنر را تأیید می کند، نیروهای فشاری مشخصی را ارائه می دهد
- تست نویز و ارتعاش تحت بار برای تشخیص عیوب تولیدی که ممکن است عملکرد را به خطر بیندازند
- راrmal cycling tests simulating temperature variations encountered in field applications
پایگاه تولید کاملاً مدرن UKL، با بیش از 200 متخصص ماهر، کل فرآیند تولید را تحت کنترل تک واحدی در بر می گیرد. این ادغام عمودی ثبات، قابلیت ردیابی و پاسخ سریع به الزامات مشخصات را تضمین می کند. هر یاتاقان حمل شده حاوی اسنادی است که انطباق با مشخصات ابعادی، پیش بارگذاری و عملکرد را تأیید می کند.
سری RB در مقابل سری RU: درک تمایز طراحی
RB2508: معماری پیش بارگذاری حلقه بیرونی
را RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- پیش بار حلقه بیرونی ویژگی های سفتی شعاعی عالی را برای تحمل وزن بازو و محموله ها فراهم می کند
- ادغام فنر پیش بار در حلقه بیرونی الزامات طراحی مسکن را در مقایسه با طرح های پیش بارگذاری حلقه داخلی ساده می کند.
- ویژگی های پیش بار قابل پیش بینی در طول چرخه های حرارتی به دلیل انتخاب دقیق مواد فنر ثابت می ماند
- قابلیت دسترسی برای تنظیمات تحمل مسکن در طول ادغام در مجموعههای مشترک ربات
سری RU: معماری پیش بارگذاری حلقه داخلی
را RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- حداکثر فشردگی قطر بیرونی، مفید برای کاربردهایی که فضای حلقه بیرونی به شدت محدود است.
- پیکربندی نصب حلقه داخلی که ترتیبات مسکن منحصر به فرد را در کاربردهای تخصصی امکان پذیر می کند
- ویژگی های توزیع بار جایگزین مناسب برای کاربردهای خاص با بار لحظه ای
راهنمای انتخاب: RB2508 برای برنامه های مشترک روبات
برای اتصالات استاندارد ربات صنعتی، مجموعههای ربات مشترک و کاربردهای موقعیتیابی دقیق، سری RB (از جمله RB2508) معمولاً از جایگزینهای سری RU بهتر عمل میکند. معماری پیشبار حلقه بیرونی یاتاقانهای RB استحکام شعاعی فوقالعادهای را ارائه میکند - نیاز حیاتی برای پشتیبانی از ساختارهای بازو و محمولهها. سری RU در طرحهای حلقه چرخان و پیکربندیهای تخصصی صفحه گردان که در آن الزامات توزیع بار متفاوت اعمال میشود، کاربرد ارجح پیدا میکند.
را غلتک متقاطع RB2508 نشان دهنده پیکربندی بهینه برای اتصالات ربات است که به ظرفیت بار شعاعی، ظرفیت بار محوری، ظرفیت بار لحظه ای و تکرارپذیری موقعیت استثنایی در یک پوشش فشرده 25x41x8 میلی متری نیاز دارند.
طراحی یکپارچه سازی: بهینه سازی عملکرد مشترک ربات با RB2508
الزامات تحمل مسکن و تناسب دقیق
عملکرد بلبرینگ اساساً به کیفیت طراحی مسکن بستگی دارد. استحکام و ظرفیت بارگذاری برتر RB2508 تنها زمانی به طور کامل درک می شود که در محفظه هایی با مشخصات تحمل سخت ادغام شود:
| ویژگی مسکن | درجه تحمل | ارزش معمولی | تاثیر عملکرد |
|---|---|---|---|
| سوراخ حلقه بیرونی | H7 | 41 0.025 میلی متر | تناسب محکم از حرکت شعاعی جلوگیری می کند |
| حفره حلقه داخلی | P5 | 25 -0.05 میلی متر | تمرکز و خروج را حفظ می کند |
| خروجی سوراخ بیرونی | TIR 0.05 میلی متر | کل Runout نشان داده شده است | تمرکز حلقه یاتاقان را تضمین می کند |
| Inner Bore Runout | TIR 0.03 میلی متر | کل Runout نشان داده شده است | از عدم تعادل عنصر غلتشی جلوگیری می کند |
استراتژی روانکاری: عملکرد پایدار در شرایط عملیاتی
را RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
سیستم های روغن کاری هوا: هوای فشرده قطرات دقیق روغن را در فواصل زمانی کنترل شده به بلبرینگ می برد. این روش کشش یاتاقان را به حداقل می رساند، دمای ثابت را حفظ می کند و عمر یاتاقان را افزایش می دهد. سیستمهای هوا-روغن برای کاربردهای مداوم یا پرسرعت که مدیریت حرارتی حیاتی است، مناسب هستند. پیچیدگی نصب در مقایسه با روانکاری گریس افزایش مییابد، اما مزیتهای عملکردی تلاشهای مهندسی اضافهشده را برای کاربردهای سخت توجیه میکند.
روانکاری بر پایه گریس: طرحهای بلبرینگ مهر و موم شده از فرمولهای گریس مصنوعی استفاده میکنند که روانکاری طولانیمدت با حداقل تعمیر و نگهداری را فراهم میکنند. روانکاری گریس نصب را ساده می کند و برای کاربردهای اتصال ربات مهر و موم شده که در سرعت های متوسط (زیر 300 دور در دقیقه) کار می کنند مناسب است. معاوضه ها شامل اصطکاک کمی بیشتر و تولید گرمای مربوطه در مقایسه با سیستم های نفتی است.
راrmal Management and Temperature Control
یاتاقان های از پیش بارگذاری شده گرمای بیشتری نسبت به طرح های مبتنی بر فاصله تولید می کنند، به ویژه در سرعت های بالاتر. طراحی موثر اتصال ربات شامل استراتژی های مدیریت حرارتی است:
- مواد محفظه آلومینیومی با رسانایی حرارتی بالا گرمای تولید شده توسط یاتاقان را از مجموعه اتصالات دفع می کنند.
- کانال های گردش روغن خنک کننده را از طریق منطقه یاتاقان در کاربردهای با کارایی بالا هدایت می کنند
- نظارت بر دما از طریق سنسورهای یکپارچه سیستمهای کنترل را در مورد شرایط حرارتی غیرعادی قبل از کاهش عملکرد هشدار میدهد.
- اگر دمای یاتاقان از آستانه های طراحی شده بیشتر شود، پروتکل های تنظیم سرعت عملیات، سرعت را کاهش می دهند
را RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
تجزیه و تحلیل مقایسه ای: RB2508 در مقابل راه حل های بلبرینگ جایگزین
برای نشان دادن مزایای فنی RB2508، مقایسه عملکرد آن در پارامترهای کلیدی در برابر یاتاقان های جایگزین معمولی، مورد مهندسی برای انتخاب غلتک متقاطع را نشان می دهد:
| پارامتر عملکرد | RB2508 | توپ دو ردیفه | ست غلتک مخروطی |
|---|---|---|---|
| سختی شعاعی | 60 نیوتن بر میکرون | 12 نیوتن بر میکرون | 25 نیوتن بر میکرون |
| سختی محوری | 40 نیوتن بر میکرون | 5 نیوتن بر میکرون | 8 نیوتن بر میکرون |
| ظرفیت لحظه ای | 180 نیوتن متر | 20 نیوتن متر | 60 نیوتن متر |
| تعداد مولفه ها | 1 | 2-3 | 3-6 |
| قطر بیرونی | 41 میلی متر | 47 میلی متر | 62 میلی متر |
| تکرارپذیری موقعیت | 0.1 میلی متر | 0.5 میلی متر | 0.3 میلی متر |
| پیچیدگی نصب | کم | متوسط | بالا |
این مقایسه یک اصل اساسی را نشان میدهد: RB2508 عملکرد چندین راهحل بلبرینگ معمولی را در یک جزء سادهتر ادغام میکند. یک کاربرد مشترک روباتی که نیاز به پشتیبانی شعاعی، تطبیق محوری و مقاومت بار لحظه ای دارد، به طور سنتی از سه یا چند نوع یاتاقان استفاده می کند. راه حل تک واحدی RB2508 پیچیدگی مونتاژ، هزینه و نقاط خرابی احتمالی را کاهش می دهد و در عین حال عملکرد برتر را در تمام جهات بار ارائه می دهد.

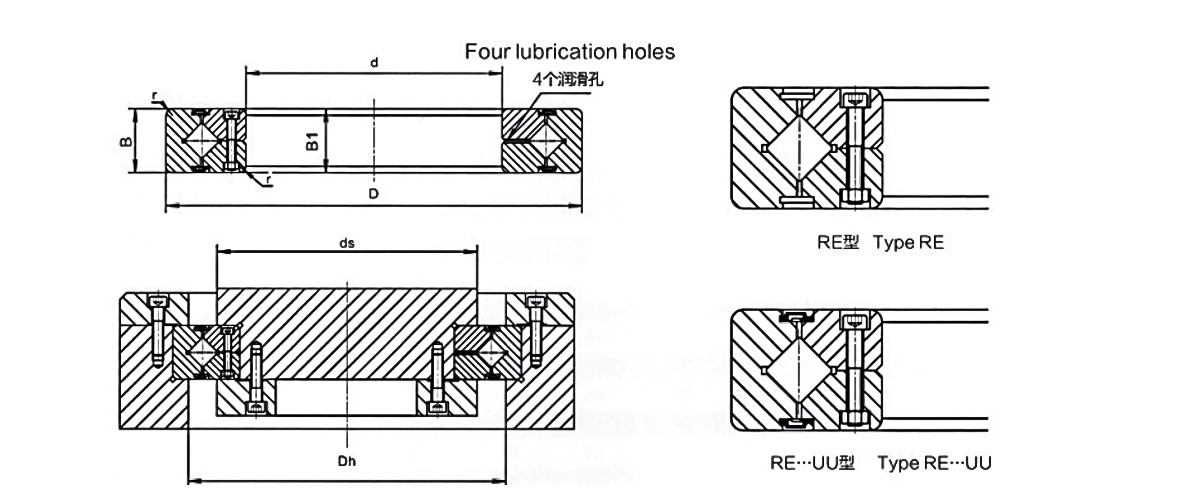

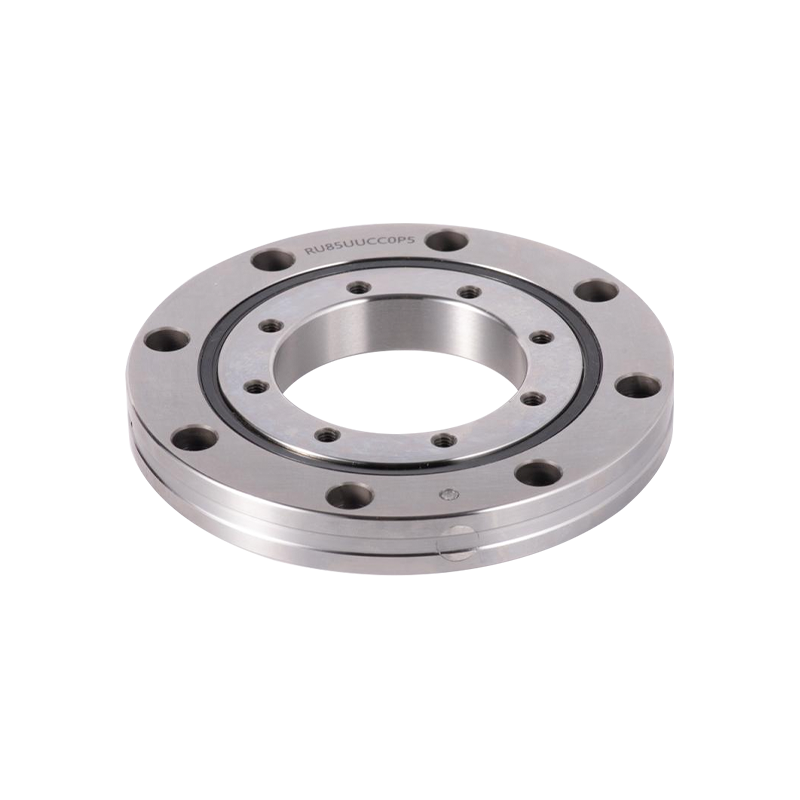

معماری فنی: RB2508 Design Visualization
کاربردهای عملی: جایی که RB2508 اکسل می کند
طراحی مشترک ربات
ربات های مشارکتی که در کنار کارگران انسانی کار می کنند به دقت و قابلیت اطمینان استثنایی نیاز دارند. مشخصات فشرده و ظرفیت لحظه ای بالا RB2508 طراحی مفصل ایمن و دقیق را امکان پذیر می کند. یک مجموعه معمولی شانه ربات مشترک، یک یاتاقان RB2508 را برای پشتیبانی از ساختار بازو در حالی که تغییرات ابزار و نوسانات بار پویا را در نظر می گیرد، ادغام می کند. طراحی کملغز بلبرینگ، تکرارپذیری را برای وظایف تعیین موقعیت گیره تضمین میکند، در حالی که مکانیسم پیش بارگذاری آن، عملکرد پایدار را در سراسر تغییرات حرارتی در طول شیفتهای کاری طولانی تضمین میکند.
ادغام مونتاژ مچ ربات صنعتی
مچ دستهای روباتهای مدرن از محورهای چرخش متعدد (غلت، پیچ، انحراف) در مجموعههای بسیار فشرده استفاده میکنند. هر محور مچ از پشتیبانی از بلبرینگ غلتکی متقاطع بهره می برد. ترازو RB2508 برای محورهای رول و پیچ در بسیاری از پیکربندیهای ربات صنعتی ایدهآل است. توانایی یاتاقان در پذیرش بارهای لحظه ای بدون اجزای پشتیبانی اضافی، طرح های محفظه مچ دست را قادر می سازد که دقت نقطه مرکز ابزار را در 0.1 میلی متر حفظ کند - که برای کاربردهای جوشکاری دقیق، مونتاژ و ماشینکاری ضروری است.
رباتیک جراحی و پزشکی
سیستم های رباتیک جراحی دقت و قابلیت اطمینان استثنایی را می طلبد. یاتاقان های اتصال باید دقت موقعیت را در 0.05 میلی متر حفظ کنند، در حالی که چرخه های استریلیزاسیون مداوم و پروفیل های حرکتی با شتاب بالا را تحمل می کنند. استحکام و پایداری حرارتی RB2508 برای این نیازهای سخت ایده آل است. واکنش کم یاتاقان باعث از بین رفتن ضربه به بافت ناشی از انحراف مفصل میشود، در حالی که عملکرد ثابت آن در چرخههای حرارتی، قابلیت اطمینان را از طریق روشهای استریلسازی مکرر تضمین میکند.
بسته بندی و اتوماسیون حمل و نقل مواد
رباتهای با سرعت بالا که با سرعت 100 دور در دقیقه کار میکنند، یاتاقانهای مفصلی را تحت فشارهای دینامیکی شدید قرار میدهند. مکانیسم پیش بار RB2508 و هندسه تماس خط، بارهای ضربه را به طور موثرتری نسبت به یاتاقان های توپ توزیع می کند و عمر یاتاقان را افزایش می دهد. ظرفیت لحظه ای بلبرینگ، بارهای جبرانی را که مشخصه نصب گیره خلاء است، کنترل می کند، در حالی که استحکام آن، دقت قرارگیری ثابت را در سراسر تغییر تولید تضمین می کند.
نگهداری و عمر سرویس: بهینه سازی قابلیت اطمینان RB2508
بهترین روش های نصب
نصب صحیح مستقیماً بر عملکرد یاتاقان و عمر مفید تأثیر می گذارد. پروتکل های نصب حیاتی عبارتند از:
- قبل از نصب بلبرینگ بررسی کنید که قطر سوراخ محفظه و پوشش سطح مطابق با تلورانس های مشخص شده باشد
- از کشنده های بلبرینگ دقیقی که برای یاتاقان های غلتکی متقاطع طراحی شده اند استفاده کنید تا از آسیب حلقه داخلی در حین برداشتن یا نصب جلوگیری کنید.
- روغن ماشین سبک را روی سطح سوراخ یاتاقان بمالید تا مونتاژ آن آسان شود و از گاز گرفتن جلوگیری شود
- اجزای بلبرینگ را به ترتیب نصب کنید و در طول فرآیند مونتاژ هم ترازی را حفظ کنید
- برای تأیید بار فشاری مناسب از مکانیسم های فنر، نیروی پیش بار را پس از نصب بررسی کنید
دوره اجرا و تثبیت حرارتی
نصب ربات های جدید از رویه های اجرا شده کنترل شده بهره می برند. در طول 8 تا 10 ساعت اولیه کار، رباتهای در حال کار با بار نامی 50 درصد به اجزای یاتاقان اجازه میدهند به درستی در جای خود قرار گیرند و گرادیانهای حرارتی تثبیت شوند. افزایش دما در این دوره معمولاً در 3-4 ساعت اول رخ می دهد. افزایش تدریجی بار و سرعت در طی 40 ساعت کار اول، عمر سرویس بلبرینگ را افزایش داده و عملکرد مطلوب را تضمین می کند.
استراتژی های نظارت بر شرایط
پلتفرم های ربات مدرن به طور فزاینده ای سیستم های نظارت بر وضعیت بلبرینگ را با استفاده از سنسورهای دما و لرزش ترکیب می کنند. اینها تعمیر و نگهداری پیشبینیشده را امکانپذیر میکنند که عمر سرویس را افزایش میدهد و از خرابیهای غیرمنتظره جلوگیری میکند:
- پایش دمای بلبرینگ تخریب روانکاری یا از دست دادن پیش بار را زود تشخیص می دهد
- تجزیه و تحلیل فرکانس ارتعاش، سایش عنصر نورد را قبل از شکست فاجعه بار شناسایی می کند
- روند تکرارپذیری موقعیت نشان می دهد که انطباق بلبرینگ در طول زمان افزایش می یابد
- تجزیه و تحلیل روغن یا گریس سطح اکسیداسیون و آلودگی را کنترل می کند
انتظارات عمر خدمات
بلبرینگ های RB2508 که به خوبی نگهداری می شوند، معمولاً 10000-15000 ساعت کارکرد قبل از نیاز به تعویض ارائه می دهند. این نشاندهنده یک مزیت قابل توجه عمر مفید نسبت به راهحلهای معمولی یاتاقان در هنگام محاسبه قابلیت حمل بار برتر یاتاقان است. در کاربردهای سبک، عمر سرویس ممکن است تا 20000 ساعت افزایش یابد. تعویض پیشگیرانه بلبرینگ قبل از خرابی فاجعه بار از آسیب ثانویه به سطوح مسکن جلوگیری می کند و هزینه کل تعمیر و خرابی سیستم را کاهش می دهد.
سوالات متداول
Q1: چه چیزی باعث برتری یاطاقان غلتکی متقاطع نسبت به بلبرینگ برای کاربردهای مشترک ربات می شود؟
یاتاقانهای غلتکی متقاطع از تماس خطی بین عناصر نورد و مسیرهای مسابقه در مقایسه با تماس نقطهای در بلبرینگها استفاده میکنند. این هندسه بارها را در سطح وسیعتر توزیع میکند و استحکام و ظرفیت بار بیشتری را در پاکتهایی با اندازه معادل ممکن میسازد. علاوه بر این، یاتاقان های غلتکی متقاطع بارهای شعاعی، محوری و لحظه ای را به طور همزمان می پذیرند و نیاز به انواع یاتاقان های متعدد در مجموعه های تک مفصلی را از بین می برند.
Q2: چگونه پیش بارگذاری عملکرد بلبرینگ را در برنامه های کاربردی ربات دقیق بهبود می بخشد؟
پیش بارگذاری با حفظ تماس ثابت بین عناصر نورد و مسیرهای مسابقه، فاصله داخلی را از بین می برد. این طراحی واکنشهای متقابل را از بین میبرد و سختی بلبرینگ را بهطور چشمگیری افزایش میدهد و تکرارپذیری دقیق مورد نیاز رباتهای مدرن را ممکن میسازد. پیش بارگذاری همچنین با استفاده از مکانیسم های فنری که نیروی فشاری ثابت را علیرغم انبساط و انقباض حرارتی حفظ می کند، عملکرد بلبرینگ را در تغییرات دما تثبیت می کند.
Q3: عمر معمول یک یاتاقان RB2508 در عملکرد مداوم ربات چقدر است؟
بلبرینگ های RB2508 که به خوبی نگهداری می شوند، معمولاً 10000 تا 15000 ساعت کار قبل از نیاز به تعویض ارائه می دهند. عمر سرویس بر اساس شرایط بار واقعی، سرعت عملیاتی، مدیریت دما و سختی تعمیر و نگهداری روغن کاری متفاوت است. برنامه های کاربردی سبک ممکن است به 20000 ساعت برسند، در حالی که برنامه های کاربردی شدید ممکن است پس از 8000 ساعت نیاز به تعویض داشته باشند.
Q4: آیا می توان یاتاقان های RB2508 را با استفاده از یاتاقان های معمولی در طرح های ربات موجود به روز کرد؟
در بسیاری از موارد، بله. پروفیل فشرده 25x41x8 میلیمتری RB2508 اغلب جایگزینی مستقیم را امکانپذیر میسازد اگر بتوان تحمل محفظه را با مشخصات H7 برای سوراخ حلقه بیرونی تنظیم کرد. با این حال، افزایش چشمگیر استحکام یاتاقان ممکن است به تنظیم سروو کنترلر برای جلوگیری از بی ثباتی کنترل نیاز داشته باشد. ارزیابی سازگاری شامل تحلیل ابعادی دقیق و شبیهسازی دینامیکی قبل از اجرا توصیه میشود.
Q5: چه روش روانکاری برای یاتاقان های RB2508 در برنامه های کاربردی ربات با وظیفه بالا بهترین است؟
سیستمهای روغنکاری هوا-روغن برای کاربردهای مداوم ترجیح داده میشوند و قطرات دقیق روغن را در فواصل زمانی کنترلشده ارسال میکنند. این روش کشش را به حداقل می رساند، دمای بهینه یاتاقان را حفظ می کند و عمر مفید را در مقایسه با روغن کاری گریس افزایش می دهد. سیستمهای مبتنی بر گریس برای برنامههای مهر و موم شده با چرخههای کاری متوسط و الزامات سرعت پایینتر مناسب هستند و مقداری عملکرد را برای تعمیر و نگهداری سادهتر مبادله میکنند.
Q6: ظرفیت بار لحظه ای RB2508 چگونه با راه حل های بلبرینگ معمولی مقایسه می شود؟
را RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: چه مشخصات تحمل مسکن برای عملکرد بهینه RB2508 حیاتی است؟
را outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: آیا انواع بلبرینگ RB2508 برای نیازهای بار مختلف موجود است؟
بله، تولید کنندگان سری های غلتک متقاطع را از انواع سبک وزن کوچکتر برای کاربردهای سبک تا واحدهای بزرگتر با ظرفیت بالا برای مصارف صنعتی سنگین ارائه می دهند. RB2508 برای کاربردهای روباتی بهینه شده است که به ظرفیت شعاعی، محوری و لحظه ای متعادل در فضای فشرده نیاز دارند. انواع کوچکتر (RB2006) مناسب ربات های سبک مشارکتی هستند، در حالی که انواع بزرگتر بازوهای صنعتی سنگین تری را در خود جای می دهند.
Q9: دما چگونه بر عملکرد و عمر یاتاقان RB2508 تأثیر می گذارد؟
بلبرینگ استاندارد RB2508 مشخصات عملکرد کامل را از منفی 10 تا مثبت 80 درجه سانتیگراد حفظ می کند. در دمای بالای 80 درجه، ویسکوزیته روان کننده کاهش می یابد و نیروی فنر پیش بار کاهش می یابد، سفتی کاهش می یابد و نرخ سایش افزایش می یابد. مدیریت حرارتی موثر از طریق طراحی محفظه و سیستمهای خنککننده، دمای تحمل را در محدوده بهینه ۴۰ تا ۶۵ درجه سانتیگراد حفظ میکند و عمر سرویس و ثبات عملکرد را به حداکثر میرساند.
Q10: عملکرد RB2508 چگونه بین برنامههای کاربردی ربات سبک و شدید مقایسه میشود؟
را RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
