بلبرینگ دقیق پروفیل SX

یاتاقان‌های دقیق نوع نازک SX دارای طراحی فوق‌العاده نازک هستند، با ابعاد مقطع کوچک‌تر در مقایسه با یاتاقان‌های نوع RB در حالی که قطر ژورنال یکسانی دارند. با توجه به این طراحی فوق العاده نازک، نه حلقه های داخلی و نه حلقه های بیرونی سوراخ نصب ندارند و برای نصب نیاز به فلنج و صندلی های پشتیبانی دارند. آنها معمولاً در برنامه هایی که نیاز به چرخش حلقه داخلی دارند استفاده می شوند.

Contact Us تماس با ما
PREV：بلبرینگ بسیار نازک CRBH بعدی：RAU یکپارچه غلتک متقاطع
  • توضیحات
  • مشخصات
  • تماس با ما

مزایای محصول
غلتک های متقاطع سری SX نوع خاصی از یاتاقان ها با یک حلقه داخلی شکاف و یک حلقه بیرونی چرخان هستند. غلتک ها به صورت متقاطع چیده شده اند و به آنها اجازه می دهد بارها را در همه جهات تحمل کنند. در مقایسه با مدل های سنتی، استحکام آنها 3-4 برابر افزایش می یابد. حلقه داخلی یا خارجی یک ساختار دو قسمتی است و فاصله بلبرینگ قابل تنظیم است. حتی تحت پیش بارگذاری، می توان به حرکت چرخشی با دقت بالا دست یافت. آنها دارای دقت بالا، استحکام بالا، ظرفیت بار بالا و اندازه کوچک هستند. آنها معمولاً به عنوان یاتاقان های ساده کروی در ربات های صنعتی استفاده می شوند و استحکام 3-4 برابر بیشتر از مدل های سنتی ارائه می دهند.

ویژگی های محصول
بلبرینگ های با دقت بالا و استحکام بالا با طراحی مقطع دیواره نازک

یاتاقان ها برای چه مواردی استفاده می شوند؟
· رباتیک: در مفاصل و قسمت های چرخان بازوهای رباتیک که نیاز به حرکت دقیق دارند استفاده می شود.
· ماشین ابزار CNC: دقت و ظرفیت بار در کاربردهای میز دوار و دوک بسیار مهم است.
· دستگاه های پزشکی: حرکت صاف و دقیق در دستگاه هایی مانند ربات های جراحی و تجهیزات تصویربرداری مورد نیاز است.
· ابزارهای نوری: موقعیت یابی پایدار در تجهیزات با دقت بالا مانند تلسکوپ و میکروسکوپ بسیار مهم است.
· اجزای هوافضا: مورد استفاده در سیستم های کنترل پرواز و مکانیسم های ماهواره ای که نیاز به قابلیت اطمینان و دقت بالایی دارند.

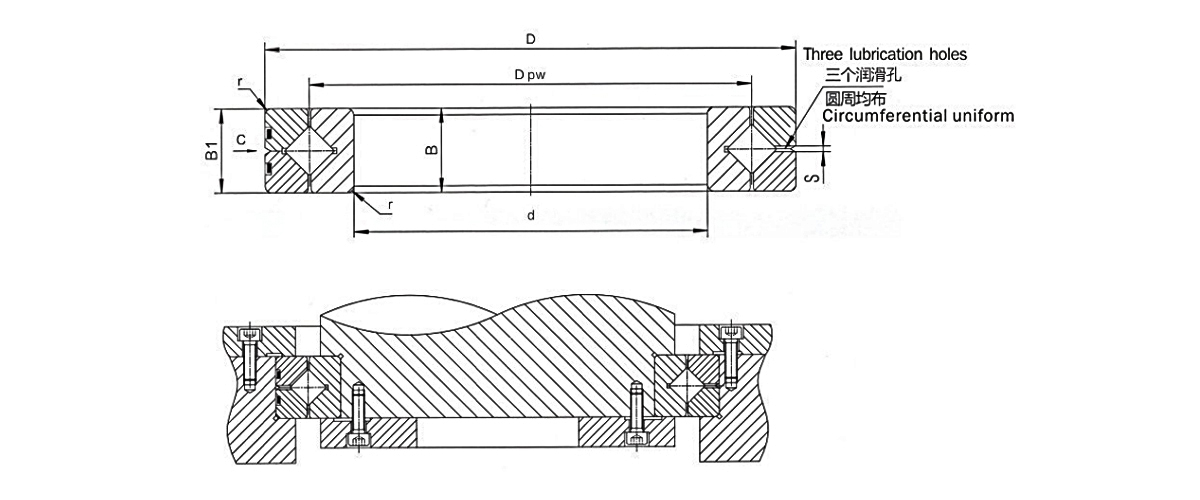

نوع بلبرینگ بعد رتبه‌بندی بار پایه (محوری) رتبه‌بندی بار پایه (شعاعی) وزن
قطر داخلی قطر بیرونی قطر گام غلتکی بالا سوراخ های روغن چمفر حدود کوآ Cr کور
d D Dpw B B1 S rmin KN KN KN KN کیلوگرم
SX011814 70 90 80 10 1.2 0.6 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.1 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 560 2538 355 1244 44
