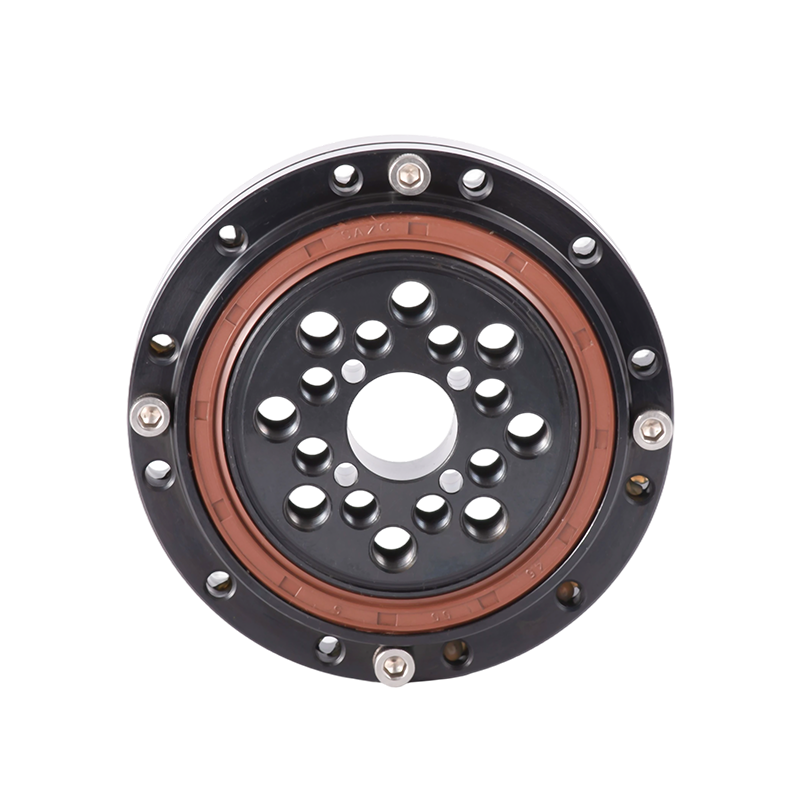

یک کاهنده هارمونیک از سه جزء اصلی تشکیل شده است: یک مولد هارمونیک، یک خمش و یک چرخ صلب. همچنین شامل یک یاتاقان صلب (معمولاً یک غلتک متقاطع) و یک یاتاقان شی پذیر (بلبرینگار مفاهیم با دیواره نازک) است.
سوراخ داخلی بلبرینگ با پذیرفتن با حلقه بیرونی یکدامک بیضی شکل جفت می. حلقه بیرونی از طریق توپ های غلتشی تغییر شکل الاستیک می شود و با قطر داخلی دهانه خمشی جفت می شود. محیط بیرونی دهانه خمشی با دندانه هایی که با دندانه های چرخ سفت و سخت مشبک می شوند، ماشین کاری می شود. از آنجایی که چرخ صلب دارای دندانه های بیشتری نسبت به خمش است، در نمای بلند مشبک می شوند و در فضایی کوتاه جدا می شوند. پایین خمش به انتهای خروجی ثابت می شود، در حالی که بلبرینگ صاف و سخت در انتهای خروجی کهنده برای اتصال خارجی نصب می شود.
کهنده هارمونیک به طور خاص در صنایعی مانند رباتیک، ماشین ابزار و هوافضا استفاده می شود. به دقت، صلبیت و ظرفیت باربری بسیار بالایی دارند، بنابراین استانداردهای سختگیرانه ای را بر دقت ماشینکاری و مونتاژ همه اجزا، به عملکرد ویژه بلبرینگ می کنند.
برای یاتاقان های صلب، شاخص های کلیدی صلبیت، قابلیت اطمینان و دقت چرخش هستند. پیش بارگیری معمولاً قبل از حمل و نقل برای اطمینان از صلبیت اعمال می شود. برای یتاقان های پذیرفته، تغییر شکل شعاعی عملکرد است.

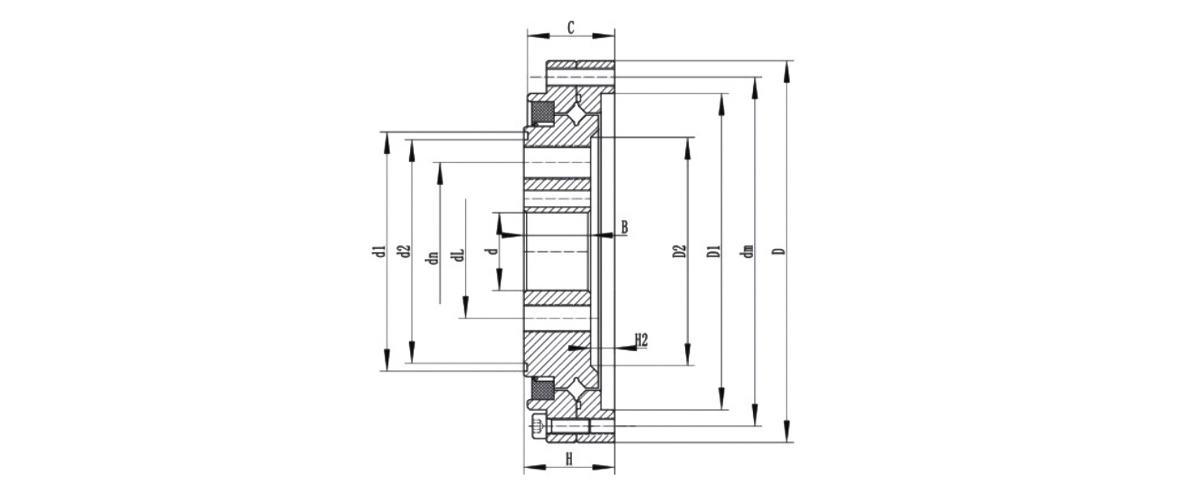

| نوع بلبرینگ | ویژگی کلی (میلی متری) | اندازه سوراخ نصب (PCD & SPEC) | وزن | |||||||||
| D | d | C | H | B | dm | dn | dl | اندازه | ||||
| CSF(G)-14 | 55 | 11 | 16 | 16.5 | 13.5 | 49 | 8-φ3.5 | 23 | 6-M4 | 17 | 6-M4 | 0.15 |
| CSF(G)-17 | 62 | 10 | 16 | 16.5 | 13.5 | 56 | 10-φ3.5 | 27 | 6-M5 | 19 | 6-M5 | 0.24 |
| CSF(G)-20 | 70 | 14 | 16 | 16.5 | 13.5 | 64 | 12-φ3.5 | 32 | 8-M6 | 24 | 8-M5 | 0.3 |
| CSF(G)-25 | 85 | 20 | 18 | 18.5 | 16.5 | 79 | 16-φ3.5 | 42 | 8-M8 | 30 | 8-M6 | 0.45 |
| CSF(G)-32 | 112 | 26 | 21.5 | 22.5 | 19 | 104 | 16-φ4.5 | 55 | 8-M10 | 40 | 8-M8 | 0.9 |
| CSF(G)-40 | 126 | 24/32 | 22.5 | 24 | 21.5 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 1.3 |
| CSF(G) -50 | 157 | 32/40 | 30 | 31 | 28 | 147 | 16-φ5.5 | 84 | 8-M14 | 60 | 8-M14 | 2.8 |
| CSF(G)-65 | 210 | 44/52 | 37 | 39 | 35 | 198 | 20-φ6.5 | 110 | 8-M16 | 80 | 8-M16 | 7.9 |
