نحوه انتخاب غلتک مخروطی متقاطع راست: دارای XRT060-NT برای میزهای روتاری دقیق
میزهای چرخشی دقیق اجزای اساسی در مراکز ماشینکاری مدرن CNC، سیستم های نمایه سازی، تجهیزات اتوماسیون و ابزارهای اندازه گیری دقیق هستند. دقت موقعیت و پایداری عملیاتی آنها تا حد زیادی به سیستم بلبرینگ بستگی دارد. در میان انواع مختلف یاتاقان ها، یاتاقان های غلتکی مخروطی طراحی شده با هندسه غلتک متقاطع به یک راه حل ترجیحی تبدیل شده اند زیرا به طور همزمان بارهای شعاعی، بارهای محوری از هر دو جهت و ممان های واژگونی را تحمل می کنند.
را بلبرینگ XRT060-NT به طور خاص برای میزهای چرخشی دقیق که به ابعاد فشرده، استحکام بالا و دقت چرخشی ثابت نیاز دارند، توسعه یافته است. انتخاب یاتاقان مناسب به جای تمرکز بر ابعاد، نیازمند ارزیابی ویژگیهای ساختاری، شرایط عملیاتی، کیفیت مواد، دقت ساخت و قابلیتهای تامینکننده است.
به عنوان یک شرکت بلبرینگ حرفه ای XRT060-NT، UKL Bearing تولید Co., Ltd. (Wuxi) راه حل های بلبرینگ دقیقی را ارائه می دهد که فناوری ساخت پیشرفته را با پشتیبانی مهندسی جامع برای کاربردهای صنعتی خواستار ترکیب می کند.

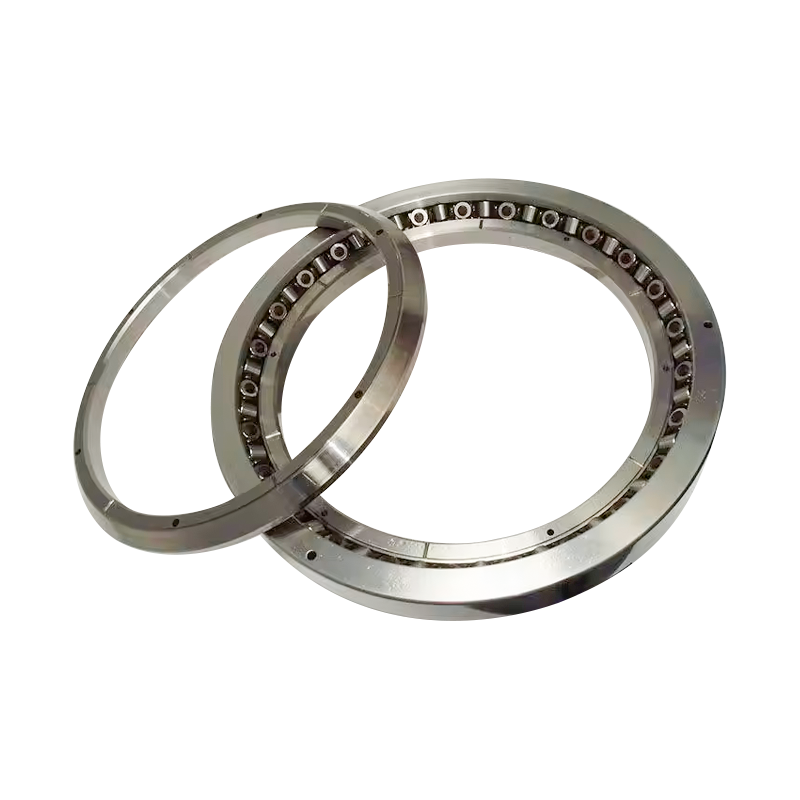

آشنایی با بلبرینگ XRT060-NT
را XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
را crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
فیلدهای کاربردی معمولی عبارتند از:
- میزهای چرخشی CNC
- مراکز ماشینکاری عمودی
- جداول نمایه سازی دقیق
- ربات های صنعتی
- تجهیزات اندازه گیری
- تجهیزات تولید نیمه هادی
- سیستم های اتوماسیون
چرا بلبرینگ های غلتک مخروطی متقاطع ترجیح داده می شوند؟
در مقایسه با یاتاقانهای سنتی، یاتاقانهای غلتکی مخروطی متقاطع چندین مزیت مهندسی را ارائه میکنند که مستقیماً بر عملکرد دستگاه تأثیر میگذارند.
| ویژگی | بلبرینگ های غلتکی مخروطی متقاطع | چیدمان بلبرینگ معمولی |
|---|---|---|
| ظرفیت بار شعاعی | عالی | خوب |
| پشتیبانی از بار محوری | دو جهته | اغلب به چند بلبرینگ نیاز دارد |
| مقاومت بار لحظه ای | خیلی بالا | متوسط |
| صلبیت چرخشی | عالی | متوسط |
| فضای نصب | فشرده | بزرگتر |
| دقت موقعیت یابی | بالا | استاندارد |
| پیچیدگی تعمیر و نگهداری | پایین تر | بالاer |
از آنجایی که تمام بارهای اولیه در یک واحد یاتاقان فشرده پشتیبانی می شوند، طراحان ماشین می توانند پیچیدگی ساختاری را کاهش دهند و در عین حال سختی کلی سیستم را بهبود بخشند.
فاکتورهای کلیدی هنگام انتخاب یک بلبرینگ XRT060-NT
انتخاب صحیح یاتاقان XRT060-NT بیش از اندازه های مشابه را شامل می شود. چندین ملاحظات مهندسی تعیین می کنند که آیا یاتاقان عمر مفید و دقت مورد انتظار خود را ارائه می دهد یا خیر.
1. ویژگی های بار
هر میز دوار ترکیب های مختلفی از بارهای شعاعی، محوری و واژگون را تجربه می کند.
قبل از انتخاب یک یاتاقان، مهندسان باید ارزیابی کنند:
- حداکثر بار شعاعی
- نیروی محوری در هر دو جهت
- لحظه کج شدن
- بارگیری شوک
- عملیات مداوم در مقابل عملکرد متناوب
ارزیابی بار مناسب به جلوگیری از سایش زودرس کمک می کند و پایداری طولانی مدت را تضمین می کند.
2. دقت موقعیت یابی مورد نیاز
میزهای چرخشی دقیق به خطاهای چرخشی بسیار کوچک نیاز دارند.
ملاحظات دقت مهم عبارتند از:
- خروج شعاعی
- خروج محوری
- دقت چرخشی
- سازگاری پیش بارگذاری
- صلبیت تحت بارگذاری دینامیکی
بلبرینگ XRT060-NT ساخته شده با دقت، لرزش را به حداقل می رساند و در عین حال موقعیت یابی قابل تکرار را در طول چرخه های عملیاتی طولانی حفظ می کند.
3. کیفیت مواد بلبرینگ
انتخاب مواد به طور مستقیم بر دوام، مقاومت در برابر خستگی و قابلیت اطمینان عملیاتی تأثیر می گذارد.
| جزء | مواد معمولی | سود عملکرد |
|---|---|---|
| غلتک | بالا-grade bearing steel | بالا fatigue strength |
| حلقه داخلی | فولاد آلیاژی سخت شده | ثبات ابعادی |
| حلقه بیرونی | فولاد بلبرینگ دقیق | مقاومت در برابر سایش |
| قفس | فولاد یا آلیاژ مهندسی شده | هدایت غلتکی صاف |
مواد با کیفیت بالا همراه با عملیات حرارتی بهینه به طور قابل توجهی عمر بلبرینگ را در شرایط صنعتی سخت بهبود می بخشد.
4. دقت ساخت
کیفیت ساخت تعیین میکند که آیا عملکرد تئوری یاتاقان در کاربردهای عملی قابل دستیابی است یا خیر.
فرآیندهای تولید حیاتی عبارتند از:
- آهنگری دقیق
- بازپخت کنترل شده
- تراشکاری CNC
- عملیات حرارتی
- سنگ زنی با دقت بالا
- مونتاژ خودکار
- بازرسی جامع کیفیت
UKL Bearing Manufacturing Co., Ltd. (Wuxi) به عنوان یک شرکت بلبرینگ یکپارچه XRT060-NT، فرآیند تولید کامل را در داخل مدیریت می کند و دقت ابعادی ثابت و کیفیت محصول قابل اعتماد را امکان پذیر می کند.
را Importance of Proper Preload
پیش بارگذاری یکی از عوامل موثر بر عملکرد میز دوار است.
پیش بارگذاری مناسب فراهم می کند:
- سفتی بالاتر
- دقت موقعیت یابی بهتر
- کاهش لرزش
- ثبات چرخشی بهبود یافته
- عمر طولانی تر
پیش بارگذاری بیش از حد اصطکاک و تولید گرما را افزایش می دهد، در حالی که پیش بار ناکافی می تواند سفتی و دقت موقعیت یابی را کاهش دهد. بنابراین انتخاب پیش بارگیری صحیح با توجه به شرایط عملیاتی ضروری است.
برنامه هایی که از یاتاقان XRT060-NT سود می برند
را XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| صنعت | تجهیزات معمولی | الزامات عملکرد |
|---|---|---|
| ماشینکاری CNC | میزهای چرخشی | بالا positioning accuracy |
| رباتیک | اتصالات ربات | حرکت صاف |
| اتوماسیون | سیستم های نمایه سازی | تکرارپذیری |
| بازرسی | تجهیزات اندازه گیری | چرخش دقیق |
| نیمه هادی | سیستم های جابجایی ویفر | لرزش کم |
| Manufacturing | تجهیزات مونتاژ دقیق | عملکرد پایدار |
ساختار فشرده آن به سازندگان تجهیزات اجازه می دهد تا عملکرد را بدون افزایش فضای نصب بهبود بخشند.
انتخاب تامین کنندگان قابل اعتماد بلبرینگ XRT060-NT
انتخاب تامین کنندگان قابل اعتماد یاتاقان XRT060-NT به همان اندازه مهم است که مدل صحیح بلبرینگ را انتخاب کنید.
یک تامین کننده واجد شرایط باید ارائه دهد:
- قابلیت کامل ساخت
- کنترل کیفیت پایدار
- تجهیزات بازرسی دقیق
- مشاوره مهندسی
- قابلیت سفارشی سازی
- مستندات فنی
- پشتیبانی پس از فروش قابل اعتماد
تولیدکنندگان به جای تمرکز بر قیمت خرید، باید توانایی تولید، تخصص فنی و ثبات عرضه بلندمدت را ارزیابی کنند.
ساخت دقیق از عملکرد بلند مدت پشتیبانی می کند
UKL Bearing Manufacturing Co., Ltd. (Wuxi) یک شرکت صنعتی و تجاری یکپارچه است که متخصص در ساخت بلبرینگ دقیق، ترکیب تحقیق و توسعه، تولید و فروش است.
به عنوان یک کارخانه یاتاقان حرفه ای و شرکت تولید بلبرینگ در چین، UKL بر ارائه راه حل های بلبرینگ با کارایی بالا برای صنایعی که به دقت و قابلیت اطمینان استثنایی نیاز دارند، تمرکز دارد. این شرکت با پشتیبانی بیش از 200 متخصص ماهر و یک پایگاه تولید کاملاً مدرن، گردش کار کامل تولید شامل آهنگری، بازپخت، تراشکاری، عملیات حرارتی، سنگ زنی و مونتاژ خودکار را مدیریت می کند.
نوآوری مبتنی بر فناوری محوری در فلسفه تولید UKL است. تیم تحقیق و توسعه اختصاصی آن به طور مداوم یاتاقانهای غلتکی با دقت بالا، بلبرینگهای تماس زاویهای رانش دو جهته و سایر محصولاتی را که به طور گسترده در ماشینآلات CNC، رباتیک و سیستمهای اتوماسیون هوشمند استفاده میشوند، توسعه میدهد. از طریق مهندسی دقیق و مدیریت تولید دیجیتال، UKL تضمین میکند که هر بلبرینگ استانداردهای بینالمللی را برای دقت و عملکرد برآورده میکند.
فراتر از تعالی تولید، UKL همچنین بر توسعه پایدار با اتخاذ فرآیندهای تولید مسئول زیست محیطی، ترویج بازیافت مواد، بهبود بهره وری انرژی، و حمایت از آموزش مهندسی و ابتکارات آموزش فنی تاکید می کند.
نتیجه گیری
انتخاب یاتاقان XRT060-NT مناسب نیاز به ارزیابی جامع شرایط بار، دقت دورانی، الزامات سختی، کیفیت مواد، دقت ساخت، طراحی پیش بارگذاری و قابلیت تامین کننده دارد. رولبرینگ های مخروطی با کیفیت بالا که به طور خاص برای میزهای چرخشی دقیق طراحی شده اند، می توانند به طور قابل توجهی ثبات دستگاه، دقت موقعیت یابی و قابلیت اطمینان عملیاتی را بهبود بخشند و در عین حال طراحی مکانیکی را ساده می کنند.
سوالات متداول
1. چه چیزی باعث می شود یاتاقان XRT060-NT برای میزهای چرخشی دقیق مناسب باشد؟
را XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. یاتاقان های غلتکی مخروطی متقاطع چه تفاوتی با یاتاقان های معمولی دارند؟
یاتاقان های غلتکی مخروطی متقاطع می توانند به طور همزمان بارهای شعاعی، بارهای محوری را از هر دو جهت و لحظه های واژگونی در یک مجموعه یاتاقان را تحمل کنند و استحکام را بهبود بخشند و طراحی ماشین را ساده کنند.
3. چگونه باید تامین کنندگان قابل اعتماد بلبرینگ XRT060-NT را انتخاب کنم؟
به دنبال تامین کنندگان با قابلیت های تولید یکپارچه، سیستم های کنترل کیفیت جامع، تخصص مهندسی، خدمات سفارشی سازی و استانداردهای تولید سازگار باشید.
4. کدام صنایع معمولاً از یاتاقان XRT060-NT استفاده می کنند؟
را XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. چرا پیش بارگذاری برای رولبرینگ های مخروطی مهم است؟
پیش بارگیری مناسب استحکام یاتاقان را افزایش می دهد، دقت موقعیت یابی را بهبود می بخشد، لرزش را کاهش می دهد و عمر مفید را در عین حفظ عملکرد چرخشی صاف افزایش می دهد.
