راهنمای نصب بلبرینگ متقاطع: اصول و بهترین روش ها
اصول مهم و بهترین شیوه ها برای نصب غلتک متقاطع برای اطمینان از عملکرد، دقت و عمر بهینه در کاربردهای صنعتی با تقاضای بالا چیست؟

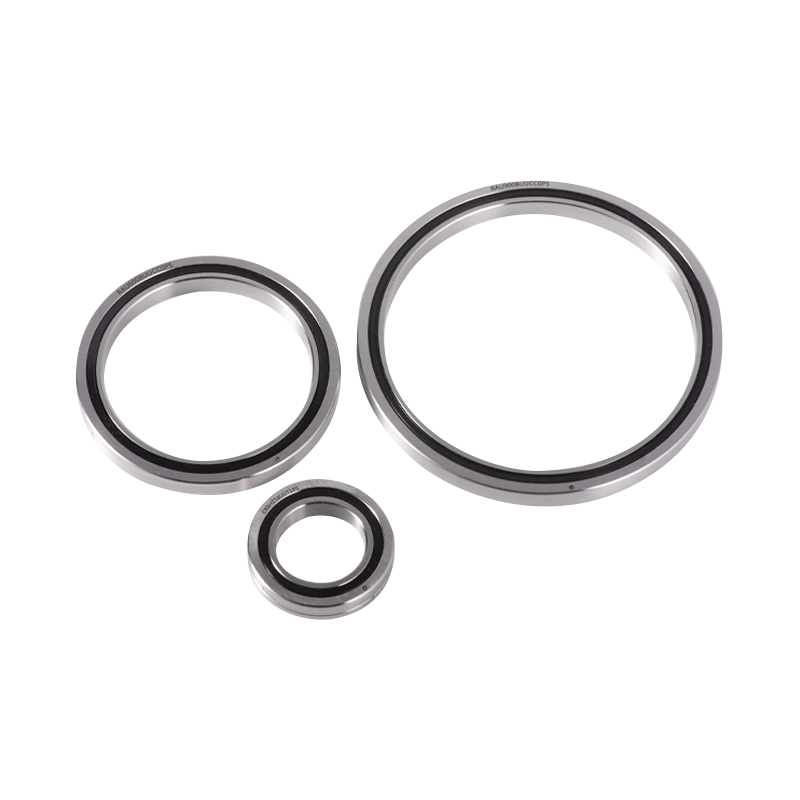

یاتاقانهای غلتکی متقاطع کلاس مشخصی از اجزای دقیق را نشان میدهند که برای تحمل بارهای شعاعی، محوری و لحظهای ترکیبی به طور همزمان طراحی شدهاند. پیکربندی منحصربهفرد آنها - غلتکهای استوانهای که با محورهایشان به طور متناوب در 90 درجه در مسیرهای V شکل قرار گرفتهاند - استحکام و دقت چرخشی استثنایی را در یک ردپای فشرده امکانپذیر میکند. در میان انواعی که به طور گسترده در کاربردهای فشرده و سبک مورد استفاده قرار می گیرند، می توان به موارد زیر اشاره کرد بلبرینگ RAU6008 ، یاتاقان RAU7008 و یاتاقان RAU8008 که متعلق به سری RAU هستند که با هندسه مقطع بسیار نازک مشخص می شوند.
نصب صحیح تنها عامل مهمی است که تعیین می کند آیا یک بلبرینگ متقاطع پتانسیل عملکرد خود را ارائه می دهد یا از تخریب زودرس رنج می برد.
آماده سازی قبل از نصب
نصب باید در محیط خشک و تمیز انجام شود تا از آلودگی جلوگیری شود. همه اجزای جفت شونده - محفظه یاتاقان ها، شفت ها و قطعات مرتبط - به تمیز کردن کامل نیاز دارند تا کثیفی، باقیمانده روغن و سوراخ های فلزی از بین برود. بازرسی باید تأیید کند که سطوح ماشینکاری شده تحملهای مشخصی را برای صافی، عمود بودن، گرد بودن و استوانهای بودن دارند، زیرا این ویژگیهای هندسی مستقیماً بر دقت مونتاژ تأثیر میگذارند و از غلظت تنش ناشی از بارگذاری خارج از مرکز جلوگیری میکنند.
برای یاتاقانهای غلتکی متقاطع، پیچهای نگهدارنده که در حین حمل و نقل از جدا شدن جلوگیری میکنند، باید قبل از نصب باز شوند. اگر حلقه داخلی یا خارجی شکاف شده، ناهماهنگی محیطی را در محل اتصال نشان دهد، اصلاح با استفاده از چکش پلاستیکی قبل از قرار دادن توصیه میشود.
روش نصب
یاتاقانهای غلتکی متقاطع به دلیل ساختار نازک خود در هنگام قرار دادن داخل محفظه یا روی شفت، مستعد کج شدن هستند. برای جلوگیری از این امر، یاتاقان باید در طول فرآیند جاگذاری در جهت کاملاً افقی نگه داشته شود. با استفاده از یک پتک پلاستیکی یا رزینی، یاتاقان را به طور یکنواخت در اطراف آن بکوبید - در حین قرار دادن آن روی یک شفت، به حلقه داخلی ضربه بزنید، و در هنگام قرار دادن در یک محفظه به حلقه بیرونی ضربه بزنید - در حالی که آن را به طور تدریجی به جلو می برید. این کار را تا زمانی ادامه دهید که یک تأیید صوتی نشان دهنده تماس کامل با شانه مرجع باشد.
برای کاربردهای متناسب با تداخل با تداخل متوسط، میتوان از آستین و چکش برای اعمال فشار یکنواخت در سطح انتهای حلقه استفاده کرد. برای تداخل بزرگتر، روشهای انبساط حرارتی - حمام روغن یا گرمایش القایی در دمای 80 درجه سانتیگراد تا 100 درجه سانتیگراد، نه بیشتر از 120 درجه سانتیگراد - ترجیح داده میشوند. خنک سازی بعدی نیاز به بستن ایمن با مهره یا وسایل مشابه دارد تا از ایجاد فاصله محوری به دلیل انقباض جلوگیری شود.
نصب فلنج و پیچش پیچ
فلنج نصب باید ابتدا روی یاتاقان قرار گیرد و به آرامی تکان داده شود تا سوراخ های پیچ و مهره تراز شود. پیچ ها را به صورت دستی وارد کنید تا درگیری بدون مانع رزوه را تأیید کنید. سفت کردن باید در سه تا چهار مرحله افزایشی و به دنبال یک توالی مورب انجام شود تا از توزیع یکنواخت بار اطمینان حاصل شود. هنگام محکم کردن حلقه های شکاف داخلی یا خارجی، همتای یکپارچه را تقریباً 90 درجه بین هر پاس سفت کننده بچرخانید - چهار تا پنج چرخش - برای اصلاح هرگونه ناهماهنگی مفصل. برای دستیابی به مقادیر مشخص شده از آچار گشتاور استفاده کنید. برای محفظه ها و فلنج های فولادی، جداول گشتاور استاندارد بر اساس پیچ و مهره مرجع.
ساختار پشتیبانی و ملاحظات طراحی فلنج
یاطاقان غلتکی متقاطع ساختارهایی با مقطع نازک هستند. در نتیجه، استحکام محفظههای نگهدارنده و فلنجهای گیرهای نیازمند توجه دقیق در طراحی است. صلبیت ناکافی مانع از بستن یکنواخت حلقههای شکاف میشود، اجازه تغییر شکل تحت بارهای لحظهای را میدهد و منجر به تماس ناهموار غلتکی میشود - شرایطی که عملکرد یاتاقان را به طور قابلتوجهی کاهش میدهد.
به عنوان یک معیار طراحی، ضخامت دیواره محفظه نباید کمتر از 60 درصد ارتفاع سطح مقطع بلبرینگ باشد. ضخامت فلنج معمولاً در محدوده 0.5 تا 1.2 برابر عرض یاتاقان مشخص می شود. فاصله تقریباً 0.5 میلی متری بین اجزای فلنج استاندارد است. برای کاربردهایی که نیاز به دقت مونتاژ بالا دارند، طراحی فلنج با پیکربندی پلکانی و تنظیم ارتفاع پله از طریق سنگ زنی سطح، کنترل دقیق نیروی گیره را امکان پذیر می کند. برای فلنج های فولادی، تداخل 0.02 تا 0.05 میلی متر به طور کلی توصیه می شود.
جهت گیری و موقعیت یابی ناحیه بار
بلبرینگ های سری RAU دارای یک سوراخ بارگذاری غلتکی در حلقه بیرونی هستند که با یک پلاگین مهر و موم شده است. در حین نصب، مطمئن شوید که این موقعیت دوشاخه با منطقه حداکثر بار مطابقت ندارد. به طور مشابه، برای یاتاقانهایی که حلقههای بیرونی تقسیم شده دارند، محل اتصال باید به دور از جهت بار اولیه باشد. رعایت این اصول جهت گیری، غلظت تنش را به حداقل می رساند و توزیع بار را در سراسر غلتک بهینه می کند.
تایید پس از نصب
پس از مونتاژ، شفت یا محفظه را به صورت دستی بچرخانید تا عملکرد صاف را تأیید کنید. به کار بدون بار، با سرعت کم، به تدریج افزایش سرعت و بار را ادامه دهید و در حین نظارت بر سر و صدا، لرزش یا افزایش دما غیرعادی باشید. هرگونه ناهنجاری مستلزم خاموش شدن و بررسی فوری قبل از راه اندازی است.
بررسی اجمالی محصولات سری RAU
سری RAU یک نوع فوق العاده فشرده از یاتاقان های غلتکی متقاطع را نشان می دهد که با به حداقل رساندن ضخامت حلقه داخلی و خارجی تا حد عملی به دست می آید. این طراحی برای کاربردهای حساس به وزن و فضای محدود از جمله اتصالات ربات صنعتی، میزهای چرخشی دقیق، موتورهای درایو مستقیم، ابزار دقیق پزشکی و مراکز ماشینکاری CNC بهینه است. بلبرینگ های سری RAU دارای ساختار حلقه داخلی و خارجی یکپارچه هستند که با چرخش حلقه داخلی و خارجی سازگار است.

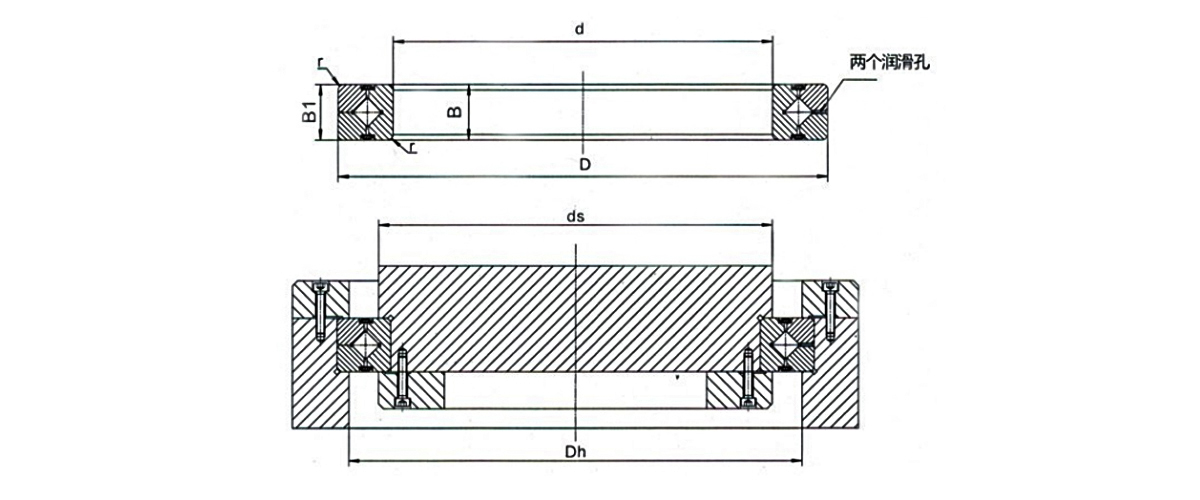

RAU6008، RAU7008 و بلبرینگ RAU8008 مشخصات
| پارامتر | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| قطر سوراخ (d) | 60 میلی متر | 70 میلی متر | 80 میلی متر |
| قطر بیرونی (D) | 76 میلی متر | 86 میلی متر | 96 میلی متر |
| قطر دایره گام غلتکی (dp) | 67 میلی متر | 77 میلی متر | 87 میلی متر |
| عرض (B) | 8 میلی متر | 8 میلی متر | 8 میلی متر |
| قد شانه (دسی در ثانیه) | 63.5 میلی متر / 70.5 میلی متر | 73.5 میلی متر / 80.5 میلی متر | 83.5 میلی متر / 90.5 میلی متر |
| رتبه بار پویا (Cr) | 5.68 کیلونیوتن | 5.98 کیلونیوتن | 6.37 کیلونیوتن |
| رتبه بار استاتیک (Cor) | 8.68 کیلونیوتن | 9.80 کیلونیوتن | 11.3 کیلونیوتن |
| توده | 0.09 کیلوگرم | 0.10 کیلوگرم | 0.11 کیلوگرم |
| مواد | فولاد کروم پر کربن GCr15 (از طریق سخت شده) | فولاد کروم پر کربن GCr15 (از طریق سخت شده) | فولاد کروم پر کربن GCr15 (از طریق سخت شده) |
| کلاس های دقت موجود است | P0، P6، P5، P4 | P0، P6، P5، P4 | P0، P6، P5، P4 |
| گزینه های ترخیص شعاعی | CC0 (از پیش بارگذاری شده)، C0 (خلاصه کمی) | CC0 (از پیش بارگذاری شده)، C0 (خلاصه کمی) | CC0 (از پیش بارگذاری شده)، C0 (خلاصه کمی) |
| گزینه های مهر و موم | نوع باز (استاندارد)؛ UU (درزگیر دو لبه در هر دو طرف) | نوع باز (استاندارد)؛ UU (درزگیر دو لبه در هر دو طرف) | نوع باز (استاندارد)؛ UU (درزگیر دو لبه در هر دو طرف) |
