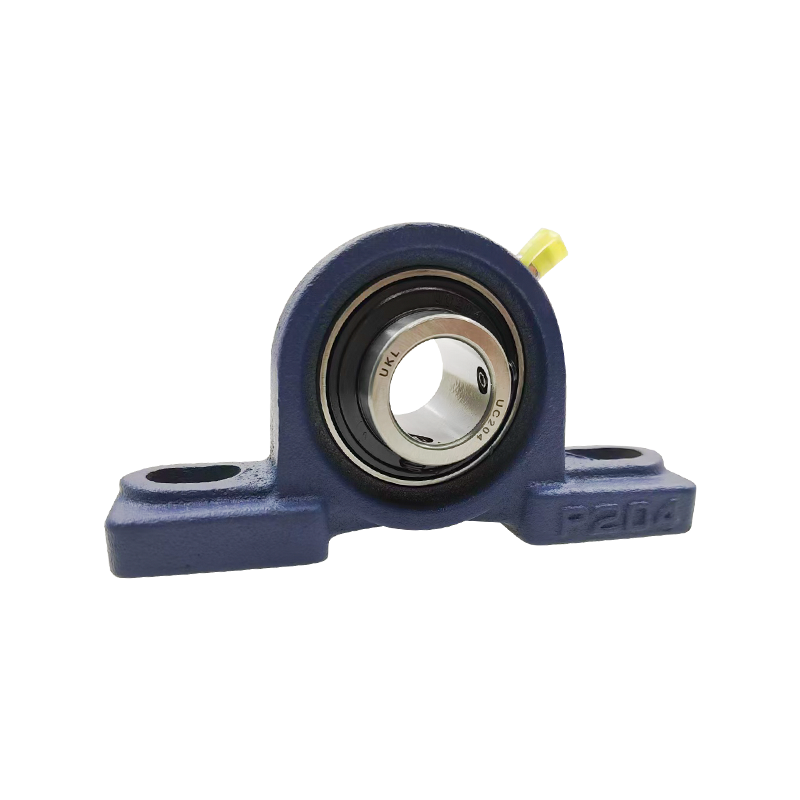

بلبرینگ بلوک بالش

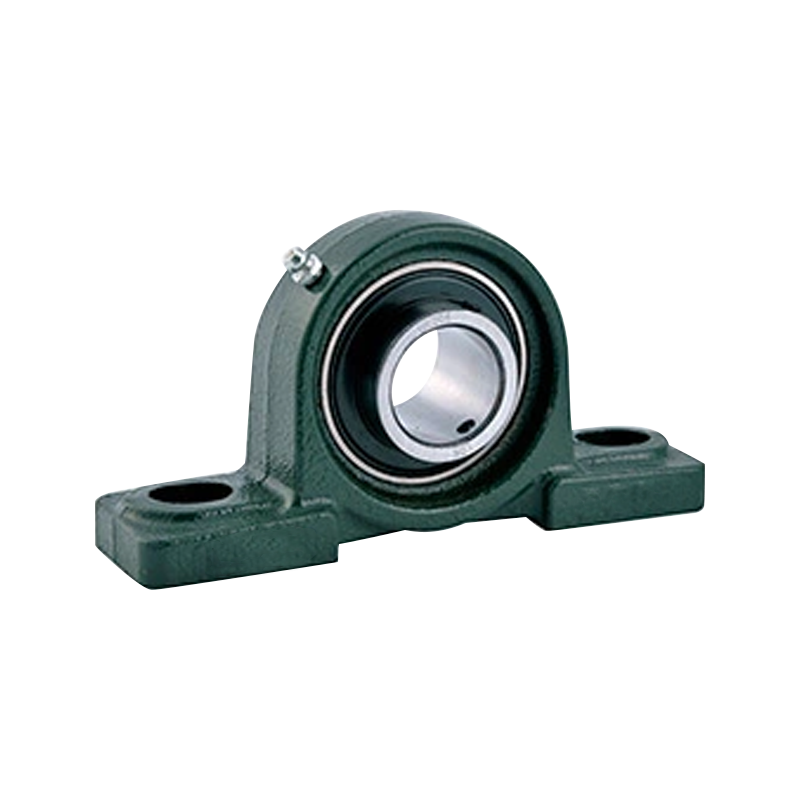

بلبرینگ بلوک بالشی که به عنوان بلوک پلمر نیز شناخته می شود، یک ساختار پشتیبانی است که برای کمک به تثبیت شفت چرخان با استفاده از یاتاقان های ساخته شده و ساخت قطعاتی از اجزای مرتبط طراحی شده است.

این نوع بلبرینگ شامل یک بلوک نصب (بلوک بالشی) است. بلبرینگ در داخل بلوک نصب شده است.

بلبرینگ های بلوک بالشی بیشتر در کاربردهای با گشتاور کم استفاده می شوند. شکاف ها یا سوراخ های پایه یاتاقان یا پایه های بلبرینگ امکان مونتاژ و تنظیم آسان را فراهم می کند.

Contact Us تماس با ما
قبلی:محصول قبلی وجود ندارد بعدی:بلبرینگ پایه بالش بلوک ضربه خورده
  • مشخصات
  • تماس با ما

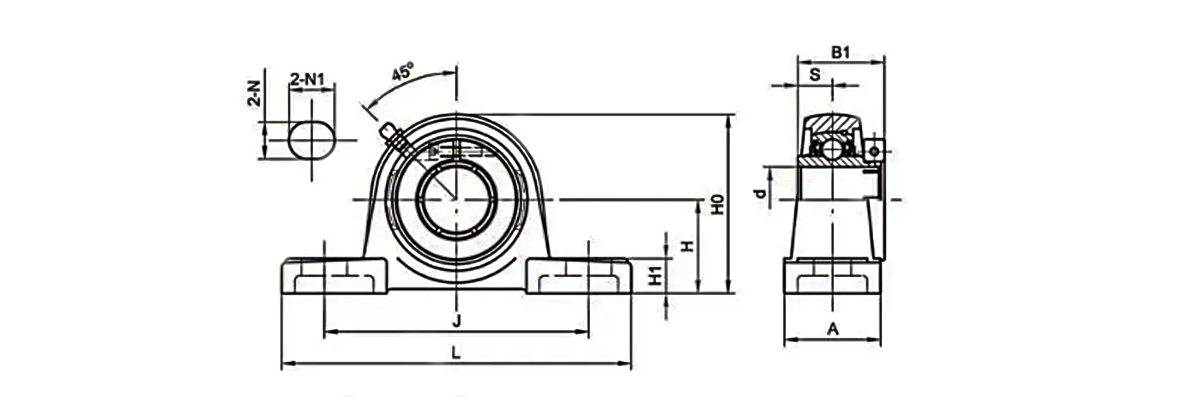

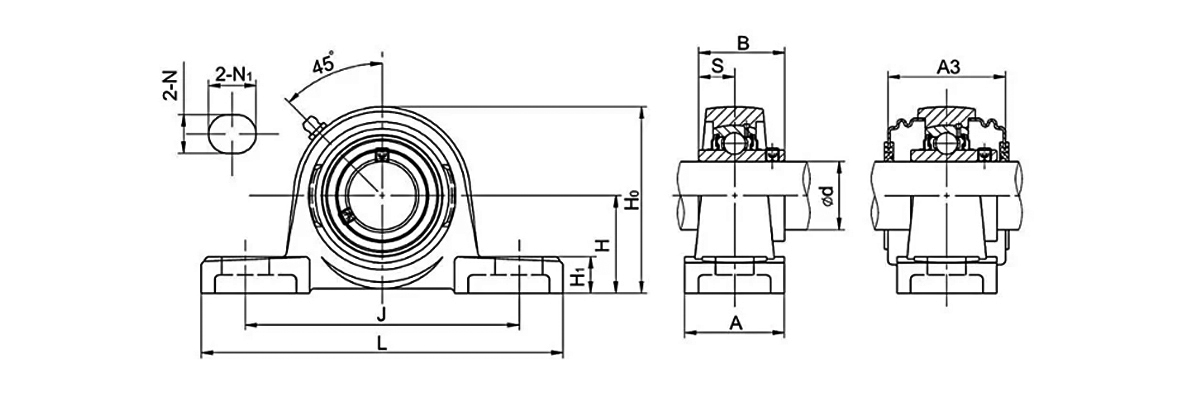

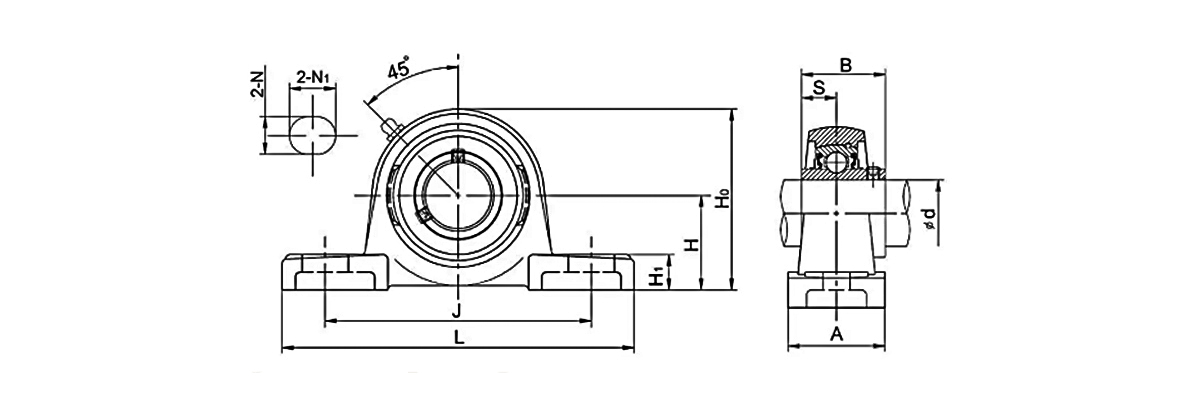

شماره واحد شفت دیا ویژگی (میلی متر) اندازه پیچ
(میلی متر) 		وزن
(کیلوگرم)
d H L J A N N1 H1 هو B S A3
(در) (میلی متر)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

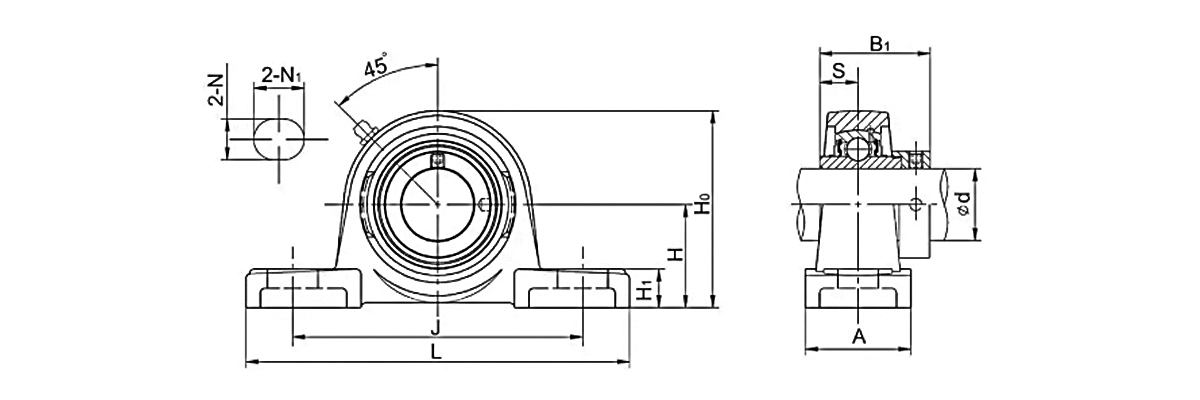

شماره واحد شفت دیا ویژگی (میلی متر) پیچه
(میلی متر) 		وزن
(کیلوگرم)
d H L J A N N1 H1 هو B1 S
(در) (میلی متر)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

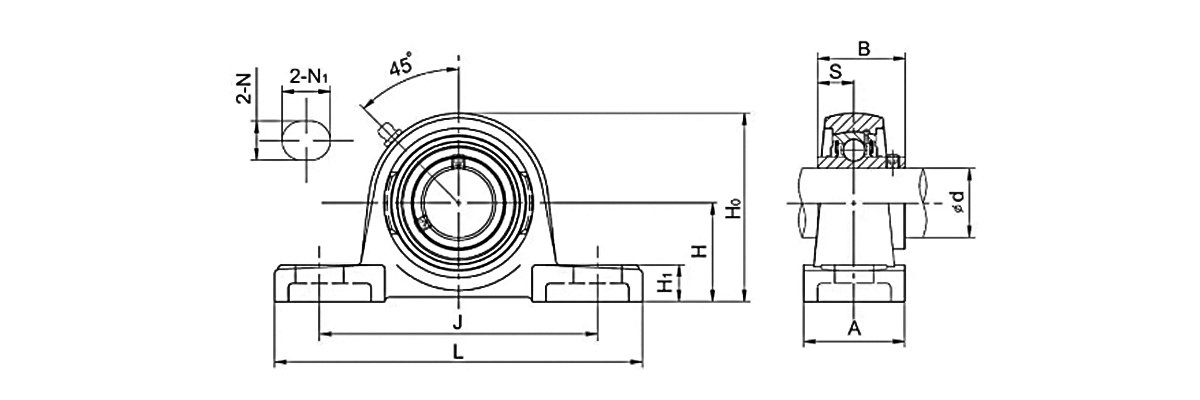

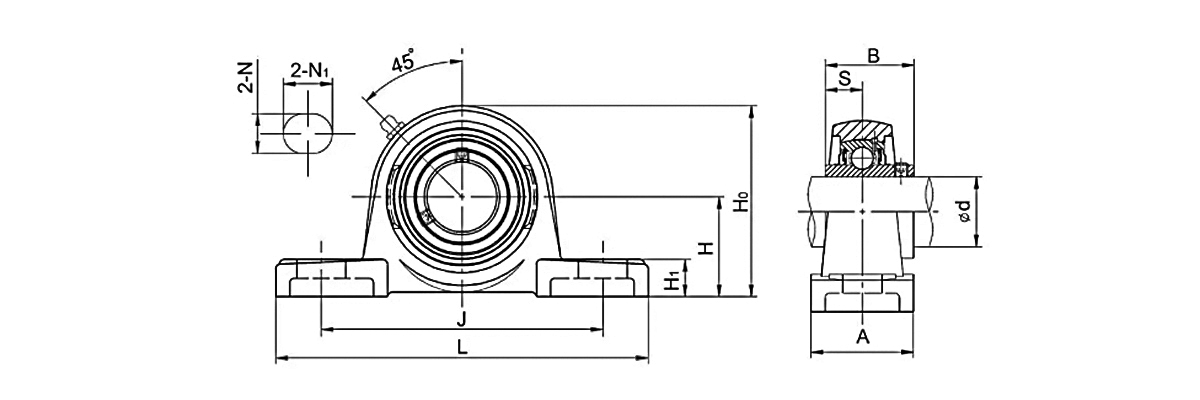

شماره واحد شفت دیا ویژگی (میلی متر) پیچه
(میلی متر) 		وزن
(کیلوگرم)
d H L J A N N1 H1 هو B1 S
(در) (میلی متر)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

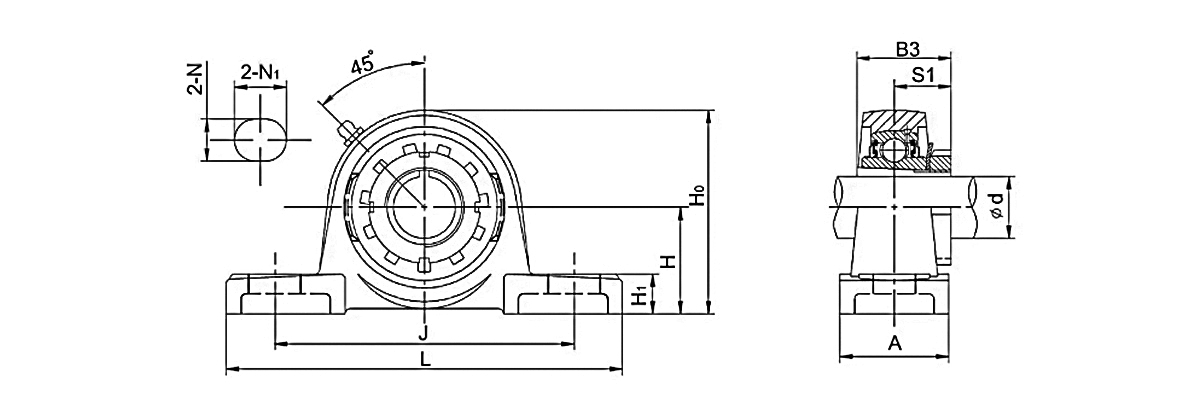

شماره واحد شفت دیا ویژگی (میلی متر) پیچه
(میلی متر) 		وزن
(کیلوگرم)
d H L J A N N1 H1 هو B3 S1
(در) (میلی متر)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

شماره واحد شفت دیا ویژگی (میلی متر) پیچه وزن
d H L J A N N1 H1 هو B S (میلی متر) (کیلوگرم)
(در) (میلی متر)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

شماره واحد شفت د ویژگی (میلی متر) اندازه پیچ (میلی متری) وزن (کیلوگرم)
(میلی متر) H L J A N N1 H1 هو B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#ورودی#]

محصولات پیشنهادی

مهندسی آینده حرکت
درباره UKL
تاسیس در سال 2020، UKL Bearing Manufacturing Co., Ltd. (Wuxi) یک چین بلبرینگ بلوک بالش تامین‌کنندگان و OEM/ODM بلبرینگ بلوک بالش شرکت، یک شرکت صنعتی و تجاری یکپارچه است که بر تولید دقیق تمرکز دارد و تحقیق و توسعه، تولید و فروش را ترکیب می‌کند.
این شرکت در راه‌حل‌های بلبرینگ با عملکرد بالا تخصص دارد و پشتیبانی فنی برای صنایع جهانی با نیازهای بسیار بالا به دقت و قابلیت اطمینان فراهم می‌کند.

با بیش از 200 متخصص ماهر و یک پایگاه تولید کاملاً مدرن، تأسیسات UKL کل فرآیند تولید را پوشش می‌دهد - آهنگری، آنیلینگ، تراشکاری، عملیات حرارتی، سنگ‌زنی و مونتاژ خودکار.
با بهره‌گیری از بیش از 15 سال تجربه صادرات OEM/ODM، UKL به سرعت به نیازهای مشتریان پاسخ می‌دهد و خدمات انعطاف‌پذیر و سفارشی برای مشتریان در سراسر اروپا، آسیا، آفریقا و خاورمیانه ارائه می‌دهد.

Ukl Bearing Manufacturing Co.,Ltd اطلاعات بیشتر درباره ما Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    سال

    تجربه صنعتی

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تنوع مدل

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    تعداد کارکنان

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    ارزش صادرات سالانه

Ukl Bearing Manufacturing Co.,Ltd
گواهی افتخار
اخبار
بلبرینگ های نصب شده دانش صنعت

بلبرینگ بلوک بالشی UCP214: راهنمای نهایی برای مشخصات، نصب و ارجاع متقابل

این بلبرینگ UCP214 یک واحد بلبرینگ نصب شده استاندارد را نشان می دهد که یک محفظه چدنی مستحکم را با یک بلبرینگ شعاعی درج شده با مهندسی دقیق ترکیب می کند. این واحد برای ارائه پشتیبانی قابل اعتماد برای شفت های دوار در طیف گسترده ای از ماشین آلات صنعتی، از تجهیزات کشاورزی گرفته تا سیستم های جابجایی مواد و کاربردهای نوار نقاله طراحی شده است. درک مشخصات فنی، ترکیب مواد و معیارهای انتخاب مناسب، هم برای متخصصان مهندسی و هم برای متخصصان تدارکات که به دنبال عملکرد بهینه و طول عمر هستند، ضروری است.

ویژگی های معماری و طراحی فنی

این UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

این self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

مشخصات مواد و پارامترهای عملکرد

ویژگی مشخصات اهمیت عملکردی
مصالح مسکن چدن خاکستری (GG) استحکام، میرایی ارتعاش و مقاومت در برابر خوردگی مناسب برای محیط های صنعتی را فراهم می کند
مواد درج بلبرینگ فولاد کروم (درجه 52100) سختی بالا، مقاومت در برابر سایش و استحکام خستگی را برای عمر طولانی ارائه می دهد
مکانیسم قفل پیچ های تنظیم (2) تثبیت شفت مثبت را تضمین می کند. ابعاد شافت متریک و اینچی را در خود جای می دهد
سیستم آب بندی مهر و موم تماس دوگانه با Slinger محافظت در برابر نفوذ آلاینده ها در حالی که روان کننده را حفظ می کند. مناسب برای محیط های مرطوب یا گرد و غبار
روانکاری گریس (معادل Nlgi #2) با فیتینگ قابلیت روانکاری اولیه و روانکاری مجدد را فراهم می کند. فواصل نگهداری را افزایش می دهد
محدوده دما -20 تا 120 درجه سانتی گراد عملکرد را در شرایط مختلف محیطی فعال می کند
پایان نقاشی شده محافظت در برابر خوردگی اضافی برای محفظه فراهم می کند

این Two Variants: UCP214 and UCP214-44

دو نوع اصلی از این بلبرینگ بلوک بالشی وجود دارد که با مشخصات قطر شفت متمایز می شوند:

بلبرینگ UCP214 : دارای قطر سوراخ 70 میلی متری است که برای کاربردهای شفت متریک طراحی شده است. این نسخه مطابق با استانداردهای بین المللی است و به طور گسترده در بازارهای اروپایی، آسیایی و جهانی که ابعاد متریک استاندارد هستند استفاده می شود.

بلبرینگ UCP214-44 : دارای قطر سوراخ 69.85 میلی متر، مربوط به 2-3/4 اینچ. این نوع از سیستم‌های مبتنی بر اینچ استفاده می‌کند، به ویژه در بازارهای آمریکای شمالی و تجهیزاتی که طبق استانداردهای امپراتوری تولید می‌شوند، رایج است.

هر دو نوع دارای ابعاد محفظه، فاصله سوراخ پیچ، ارتفاع مرکز و رتبه بندی بار یکسان هستند. قابلیت تعویض محفظه ها بین انواع، مدیریت موجودی را برای بخش های تعمیر و نگهداری و توزیع کنندگان ساده می کند. برای متخصصان تدارکاتی که به دنبال تامین کنندگان یاتاقان UCP214 یا تامین کنندگان بلبرینگ UCP214-44 هستند، درک این سازگاری می تواند هزینه های موجودی را با حفظ انعطاف پذیری کاهش دهد.

کاربردها و موارد استفاده در صنعت

این UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

سیستم های نوار نقاله : ویژگی خود تراز شدن انحراف شفت را که در مسیرهای طولانی نوار نقاله رایج است، در خود جای می دهد، در حالی که محفظه چدنی بارهای مداوم و ارتعاشات مشخصه جابجایی مواد حجیم را تحمل می کند.

ماشین آلات کشاورزی : گرد و غبار، زباله ها و شرایط مختلف عملیاتی نیازمند یاتاقان هایی با آب بندی و دوام موثر هستند. طراحی UCP214 با این چالش ها در تجهیزاتی مانند دروگرها، بیلرها و ابزارهای جابجایی مواد پاسخ می دهد.

فن ها و دمنده های صنعتی : توانایی این دستگاه برای انطباق با ناهماهنگی و آب بندی مطمئن آن، آن را برای کاربردهای هوارسانی که دسترسی به تعمیر و نگهداری ممکن است محدود باشد، مناسب می کند.

تجهیزات بسته بندی : بلبرینگ بلوک بالشی عملکرد ثابتی را در کاربردهای پرسرعت و متناوب معمول در خطوط بسته بندی ارائه می دهد.

ماشین آلات نساجی : عملکرد نرم و بی صدا بلبرینگ UCP214 به تجهیزات پردازش نساجی کمک می کند که در آن کنترل لرزش ضروری است.

این related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

معیارهای انتخاب برای افراد حرفه ای تدارکات

هنگام ارزیابی تامین کنندگان بلبرینگ UCP214، متخصصان تدارکات باید چندین عامل مهم را در نظر بگیرند:

الزامات بار : یاتاقان UCP214 دارای رتبه بار دینامیکی تقریباً 62000 نیوتن و بار استاتیکی 44000 نیوتن است که آن را برای کاربردهای متوسط تا سنگین مناسب می کند.

سازگاری با قطر شفت : تأیید اینکه آیا برنامه به نوع متریک 70 میلی متری (UCP214) یا اینچ 2-3/4 اینچی (UCP214-44) نیاز دارد برای تناسب و عملکرد مناسب ضروری است.

شرایط محیطی : درجه حرارت شدید، قرار گرفتن در معرض رطوبت، و سطوح آلاینده بر انتخاب مهر و موم و نیازهای روانکاری تأثیر می گذارد. پیکربندی استاندارد بیشتر محیط های صنعتی را در خود جای می دهد، اما گزینه های تخصصی ممکن است در دسترس باشند.

پیکربندی مسکن : طراحی پایه دو پیچی بلبرینگ بلوک بالشی نصب ساده ای را فراهم می کند، اما بررسی فاصله سوراخ نصب و ابعاد ارتفاع مرکز، سازگاری با تجهیزات موجود را تضمین می کند.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) یک شرکت صنعتی و تجاری یکپارچه است که بر تولید دقیق، ترکیب تحقیق و توسعه، تولید و فروش تمرکز دارد. این شرکت به عنوان یک کارخانه یاتاقان حرفه ای و شرکت تولید بلبرینگ در چین، در راه حل های بلبرینگ با کارایی بالا متخصص است و پشتیبانی فنی را برای صنایع جهانی با تقاضاهای فوق العاده بالا برای دقت و قابلیت اطمینان ارائه می دهد.

با بیش از 200 متخصص ماهر و یک پایگاه تولید کاملاً مدرن، امکانات UKL کل فرآیند تولید را پوشش می دهد - آهنگری، بازپخت، تراشکاری، عملیات حرارتی، سنگ زنی و مونتاژ خودکار. این رویکرد یکپارچه عمودی کنترل کیفیت را در هر مرحله تضمین می کند و خدمات پاسخگو را به مشتریان در سراسر جهان ممکن می سازد.

فناوری و نوآوری در هسته: تیم اختصاصی تحقیق و توسعه به طور مداوم یاتاقان‌های غلتکی با دقت بالا، بلبرینگ‌های تماس زاویه‌ای رانش دو جهته و سایر محصولات مورد استفاده در ماشین‌های CNC، رباتیک و سیستم‌های اتوماسیون هوشمند را توسعه می‌دهند. از طریق طراحی دقیق و کنترل تولید دیجیتال، UKL تضمین می کند که هر محصول با استانداردهای بین المللی دقت و عملکرد مطابقت دارد.

پایداری و مسئولیت پذیری: فرآیندهای مسئول محیط زیست، ابتکارات بازیافت مواد و مصرف بهینه انرژی باعث کاهش ردپای محیطی می شود. فراتر از تولید، UKL همچنین از طرح‌های آموزشی و فنی برای پرورش استعدادهای مهندسی آینده پشتیبانی می‌کند.

سوالات متداول

تفاوت بین بلبرینگ UCP214 و UCP214-44 چیست؟

این primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

ویژگی خود تراز یاتاقان بلوک بالشی UCP214 چگونه کار می کند؟

این bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

بلبرینگ UCP214 از چه مکانیزم قفلی استفاده می کند؟

این UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

چه صنایعی معمولاً از یاتاقان UCP214 استفاده می کنند؟

یاتاقان‌های UCP214 به طور گسترده در سیستم‌های نوار نقاله، ماشین‌آلات کشاورزی، فن‌ها و دمنده‌های صنعتی، تجهیزات بسته‌بندی و ماشین‌آلات نساجی، در میان سایر کاربردهای صنعتی که نیاز به پشتیبانی شفت قابل اعتماد دارند، استفاده می‌شوند.

محدوده دمایی توصیه شده برای یاتاقان UCP214 چیست؟

این UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
