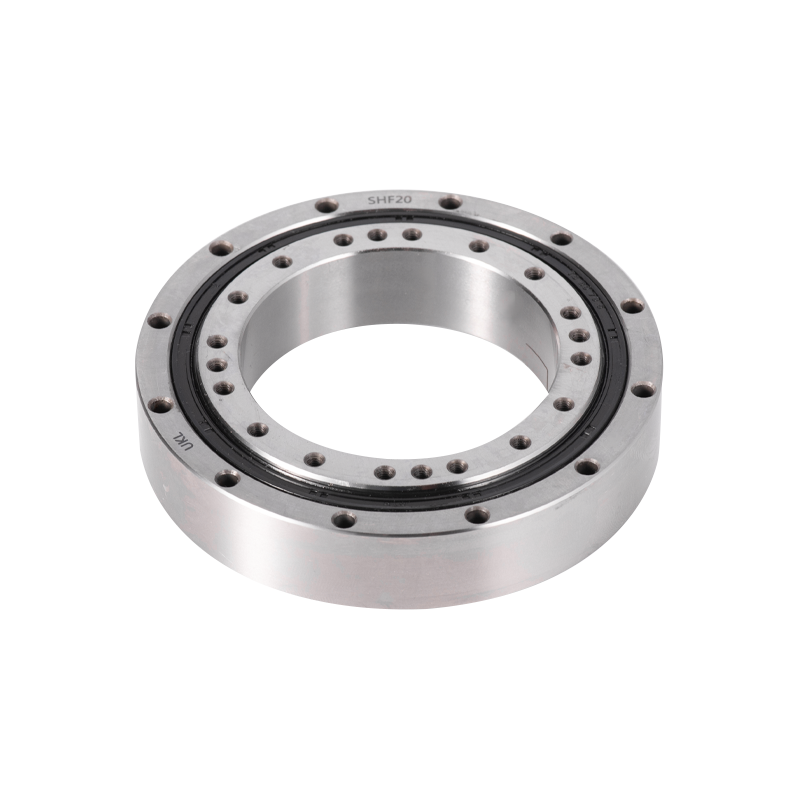

هر دو حلقه داخلی و خارجی ساختارهای یکپارچه هستند و نصب عملاً تأثیری بر عملکرد ندارد و دقت چرخشی و گشتاور پایدار را تضمین می کند. استفاده از آسان است و برای سری های بسیار کاهش دهنده هارمونیک SHF مناسب هستند.
ویژگی های محصول
بلبرینگ ها با دقت بالا و با توان بالا قابل تنظیم هستند.
اعضای SHF(G):
با سطح بالا گشتاور بالا، استحکام بالا، دقت موقعیت یابی بالا، دقت چرخش بالا، راندمان بالا، پایداری بالا، اندازه بسیار کوچک و وزن بسیار سبک می شود.
برنامه های کاربردی
اتوماسیون صنعتی و مفاصل بازوی رباتیک، ربات های انسان نما، تجهیزات تولید سی دی نیمه هادی، تجهیزات فتوولتائیک، ابزارهای نوری، ابزار دقیق، و زمینه های مختلف.

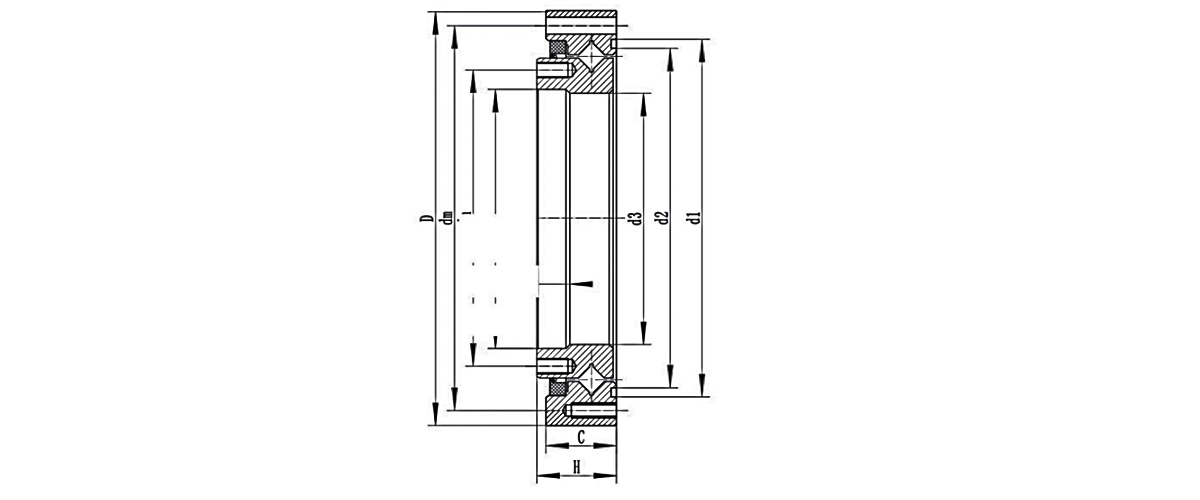

| نوع بلبرینگ | ویژگی کلی (میلی متری) | اندازه گیری سوراخ نصب (PCD & SPEC) | رتبه بندی بار پایه | وزن | |||||||||
| Cr | کور | ||||||||||||
| D | d | d3 | B | C | H | dm | dn | KN | KN | اندازه | |||
| SHF-14 | 70 | 38 | 35.6 | 13.7 | 14.1 | 15.1 | 64 | 8-φ3.5 | 44 | 12-M3 | 5.9 | 6.8 | 0.25 |
| SHF-17 | 80 | 47 | 44.2 | 16.4 | 16 | 17 | 74 | 12-φ3.4 | 54 | 20-M3 | 9.8 | 13.5 | 0.37 |
| SHF-20 | 90 | 54 | 51.3 | 17.5 | 17.5 | 18.5 | 84 | 12-φ3.5 | 62 | 16-M3 | 18.5 | 25.6 | 0.48 |
| SHF-25 | 110 | 67 | 64.2 | 19.7 | 18.7 | 20.7 | 102 | 12-φ4.5 | 77 | 16-M4 | 20.6 | 28.9 | 0.76 |
| SHF-32 | 142 | 88 | 84 | 23.4 | 23.4 | 24.4 | 132 | 12-φ5.5 | 100 | 16-M5 | 29.8 | 46.3 | 1.65 |
| SHF-40 | 170 | 108 | 106 | 28.5 | 29 | 30 | 158 | 12-φ6.5 | 122 | 16-M6 | 45.6 | 70.5 | 2.68 |
| SHF-50 | 214 | 135 | 129 | 34.5 | 34 | 36 | 200 | 12-φ9 | 154 | 16-M8 | 75.2 | 147.8 | 5.11 |
