هر دو حلقه بیرونی و حلقه داخلی از نوع CSD دارای ساختار یکپارچه (یک تکه) هستند. قطر بیرونی آن با نوع CSG یکسان است، در حالی که استحکام آن بیشتر از اجزای نوع CSG است. عمدتاً در بخش خروجی کاهنده های سری CSD استفاده می شود.

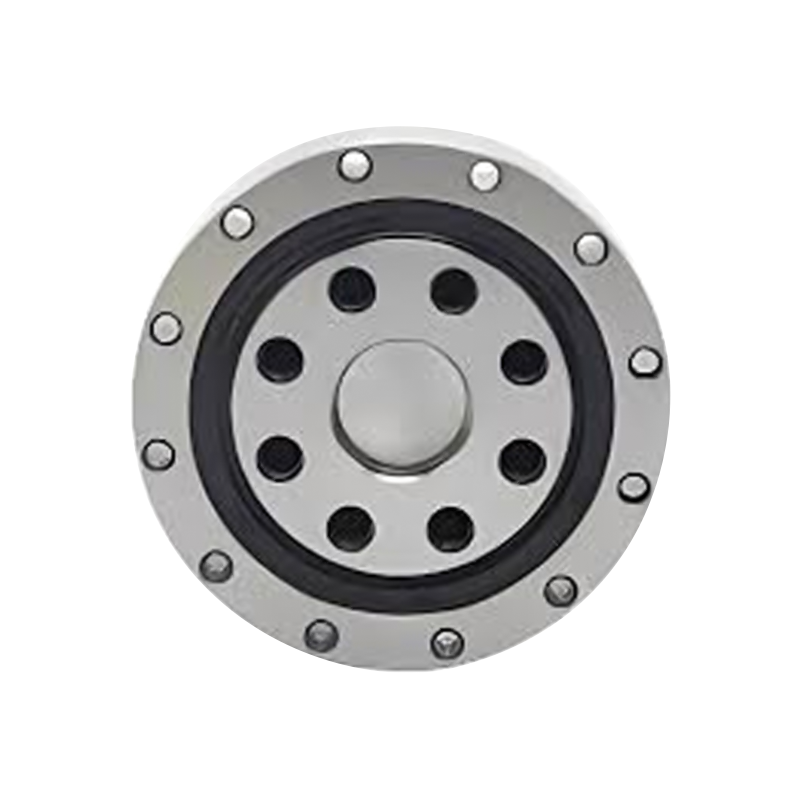

یاتاقان درایو هارمونیک نوع CSD یک جزء طراحی شده ویژه است که برای برآوردن نیازهای خاص سیستم های درایو هارمونیک ساخته شده است. با طراحی یکپارچه خود برای کاهنده های هارمونیک سری Compact Drive (CSD)، پشتیبانی اساسی از قابلیت های کنترل حرکت منحصر به فرد آنها را فراهم می کند.
ویژگی های اصلی:
· طراحی فشرده: ساختار باربر از نوع CSD برای به حداقل رساندن اندازه و حفظ حداکثر ظرفیت بار طراحی شده است. این طراحی جمع و جور برای کاربردهای محدود فضا مانند روباتیک و اتوماسیون حیاتی است.
· انتقال گشتاور بالا: سیستم یاتاقان در کاهندههای سیارهای پرسرعت CSD برای انتقال گشتاور بالا بهینه شده است و از انتقال کارآمد نیرو و کنترل دقیق حرکت اطمینان میدهد.
· کاهش واکنش: در سیستم های محرک هارمونیک، فاصله دندانه دنده (بازخورد) مستقیماً بر دقت حرکت تأثیر می گذارد. بلبرینگ نوع CSD برای به حداقل رساندن عکس العمل طراحی شده است و در نتیجه دقت موقعیت یابی را بهبود می بخشد.
· ساخت دقیق: این بلبرینگ ها با استفاده از فرآیندهای با دقت بالا برای برآورده کردن استانداردهای دقت بسیار دقیق و الزامات عملکرد تولید می شوند. این امر قابلیت اطمینان و عمر طولانی سیستم های درایو هارمونیک را تضمین می کند.
برنامه های کاربردی:
· رباتیک
· هوافضا
· تجهیزات پزشکی
· اتوماسیون و سایر سیستم های کنترل حرکت با دقت بالا

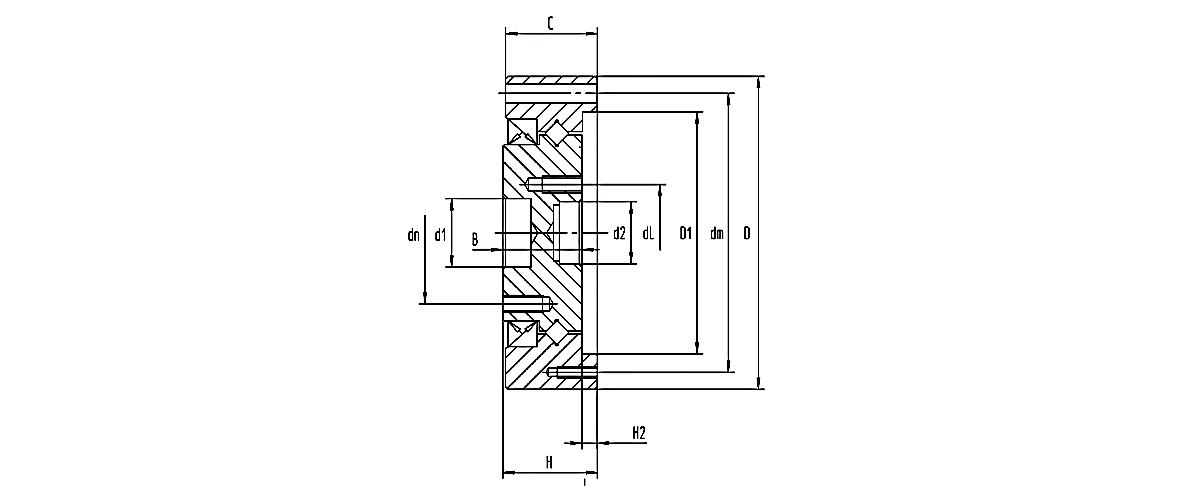

| شماره مدل LKPB | ابعاد کلی | سوراخ های نصب حلقه بیرونی | سوراخ های نصب حلقه داخلی | بار پایه رتبه بندی | وزن ها | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| واحد: Mm | مهر و موم معکوس | جلو مهر | مهر و موم معکوس | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2 (عمق5) | 25 | 10-M3 (عمق 7) | 17 | 6-M3 (عمق 7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2 (عمق5) | 27 | 8-M5 (عمق 8) | 19.5 | 8-M4 (عمق 8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2 (عمق5) | 34 | 8-M6 (عمق 9) | 24 | 8-M4 (عمق 8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2 (عمق5) | 42 | 8-M8 (عمق 12) | 30 | 8-M5 (عمق 9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3 (عمق 7) | 57 | 10-M8 (عمق 12) | 41 | 6-M6 (عمق 11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3 (عمق 8) | 72 | 10- M10 (عمق 15) | 48 | 6-M8 (عمق 11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3 (عمق 8) | 88 | 10- M12 (عمق 18) | 62 | 6-M10(عمق18) | 34.8 | 60.2 | 3.8 |
