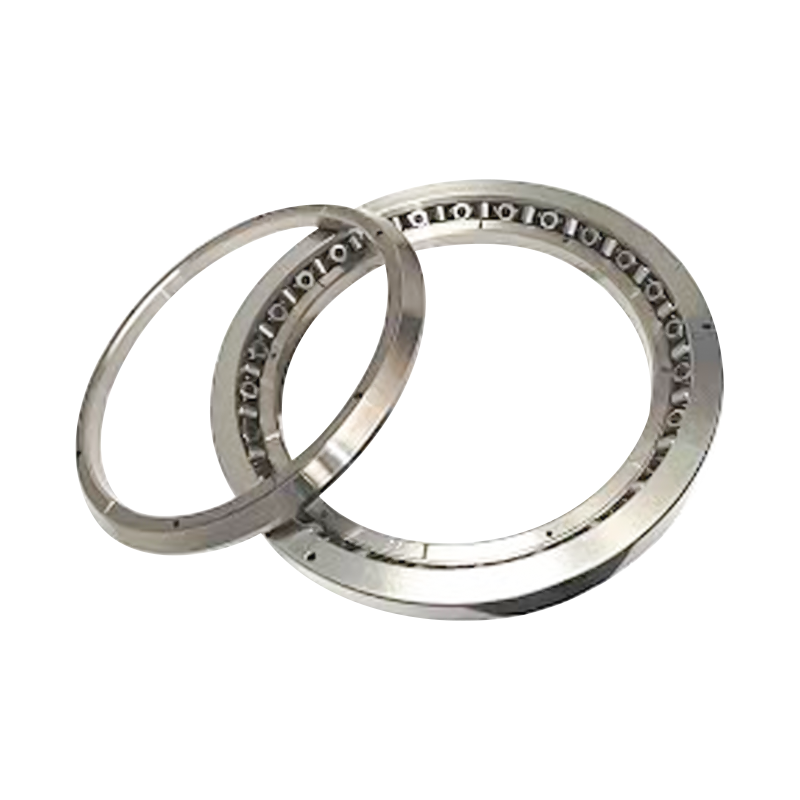

این بلبرینگ دارای دو مجموعه راهروها و غلتک‌ها است که در زوایای قائم ترکیب شده و غلتک‌ها در یک الگوی متقاطع و متناوب مرتب شده‌اند. ارتفاع سطح مقطع یاتاقان مشابه سازه تک ردیفی یاتاقان است، بنابراین در فضای نصب و مواد مسکن صرفه جویی می شود. زاویه مخروطی بزرگ و طراحی هندسی مخروطی به سیستم کلی یاتاقان اجازه می دهد تا به طور خودکار دهانه ای را مدیریت کند که چندین برابر عرض خود یاتاقان است. غلتک های مخروطی متقاطع قادر به تطبیق لحظات واژگونی بالا (گشتاور کج) هستند.
ویژگی های ساختاری
نوع JXR ساختار متر، استحکام بالا و دقت بالا را می دهد. قابلیت حمل بار شعاعی، بار محوری و مامان واژگونی (لمان کج) را دارد. علاوه بر این، از سرعت چرخش بالا و صرفه جویی در فضا و مواد غذایی است. این ویژگی آن را به گزینه ای ایده آل برای کاربردهای دقیق مانند ماشین های سنگ زنی عمودی با سرعت بالا، میزهای چرخشی ماشین ابزار و روبات های صنعتی تبدیل می کند.
کاربرد دامنه
مناسب برای استفاده در ماشین های ابزار، از جمله ماشین های حفاری عمودی و میزهای ماشین سنگزنی، میزهای نمایه سازی دیره های دقیق، سیستم های غلتکی بزرگ، میزهای گردان (سکوهای چرخشی) و روبات های صنعتی و غیره.

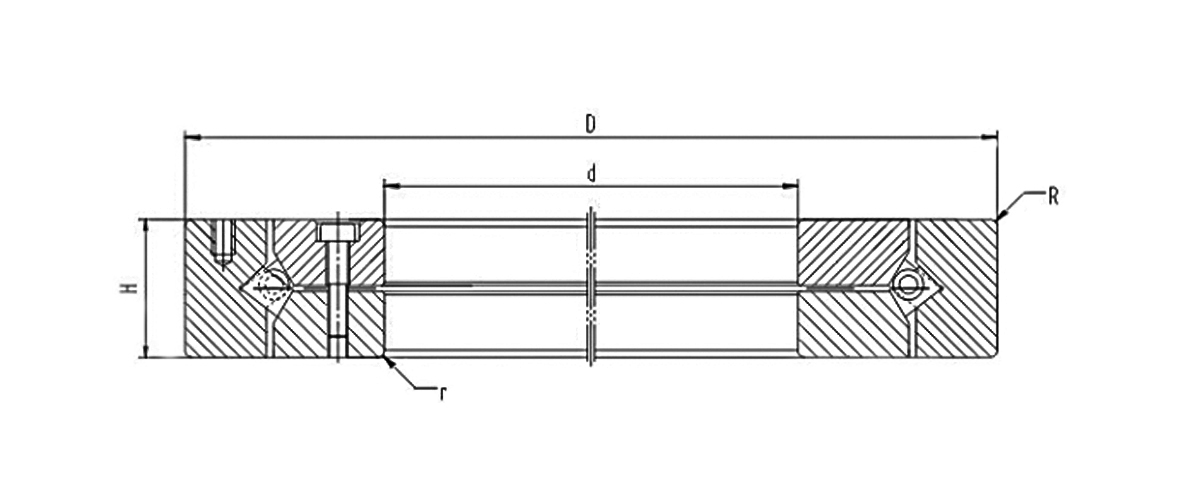

| نوع بلبرینگ | قطر داخلی | قطر بیرونی | عرض | چمفر | رتبه بندی بار پایه (شعاعی) | رتبه بندی بار پایه (محوری) | سرعت محدود | وزن |
| d | D | H | R | KN | KN | r/min | اندازه | |
| JXR637050 | 300 | 400 | 37 | 1.5 | 63 | 80.1 | 720 | 13 |
| JXR652050 | 310 | 425 | 45 | 2.5 | 82.2 | 102 | 640 | 20 |
| JXR699050 | 370 | 495 | 50 | 3.0 | 93.6 | 119 | 600 | 30 |
| XR496051 | 203.2 | 279.4 | 31.75 | 1.5 | 51.3 | 61.6 | 800 | 6.5 |
| XR678052 | 330.2 | 457.2 | 63.5 | 3.3 | 100 | 123 | 620 | 35 |
| XR766051 | 457.2 | 609.6 | 63.5 | 3.3 | 141 | 178 | 520 | 51 |
| XR820060 | 580 | 760 | 80 | 6.4 | 215 | 234 | 300 | 100 |
| XR855053 | 685.8 | 914.4 | 79.375 | 3.3 | 270 | 344 | 260 | 150 |
| XR882055 | 901.7 | 1117.6 | 82.55 | 3.3 | 300 | 396 | 200 | 185 |
| XR889058 | 1028.7 | 1327.15 | 109.22 | 3.3 | 405 | 534 | 160 | 400 |
| XR897051 | 1549.4 | 1828.8 | 101.6 | 3.3 | 518 | 699 | 80 | 500 |
